[VENDS] Modules de réglage à potentiomètres + tige pour VNS2000

BigPanik · Mercredi 06 Avril 2011, 17:10:38 PM

Citation de: f4brice le Mercredi 06 Avril 2011, 17:07:49 PM
Je crois qu'il y a une majorité de 10 kΩ, mais il y a aussi des 47 kΩ et des 220 kΩ.
Une puissance de 1/4 W est effectivement suffisante.
Par contre, attention : il n'y a pas de masse commune entre tous les potards.

Merci pour les infos

BP

supernono · Dimanche 10 Avril 2011, 00:44:40 AM

Citation de: BigPanik le Mercredi 06 Avril 2011, 16:33:26 PM

J'ai toujours mon idée de TAO (Télécommande Assisté par Ordinateur ). C'est à dire de gérer les potards AmpH, AmpV, PosH et PosV (et peut être la fréquence Verticale) par des potards numériques commandés par USB ou RS232.
BP

BP

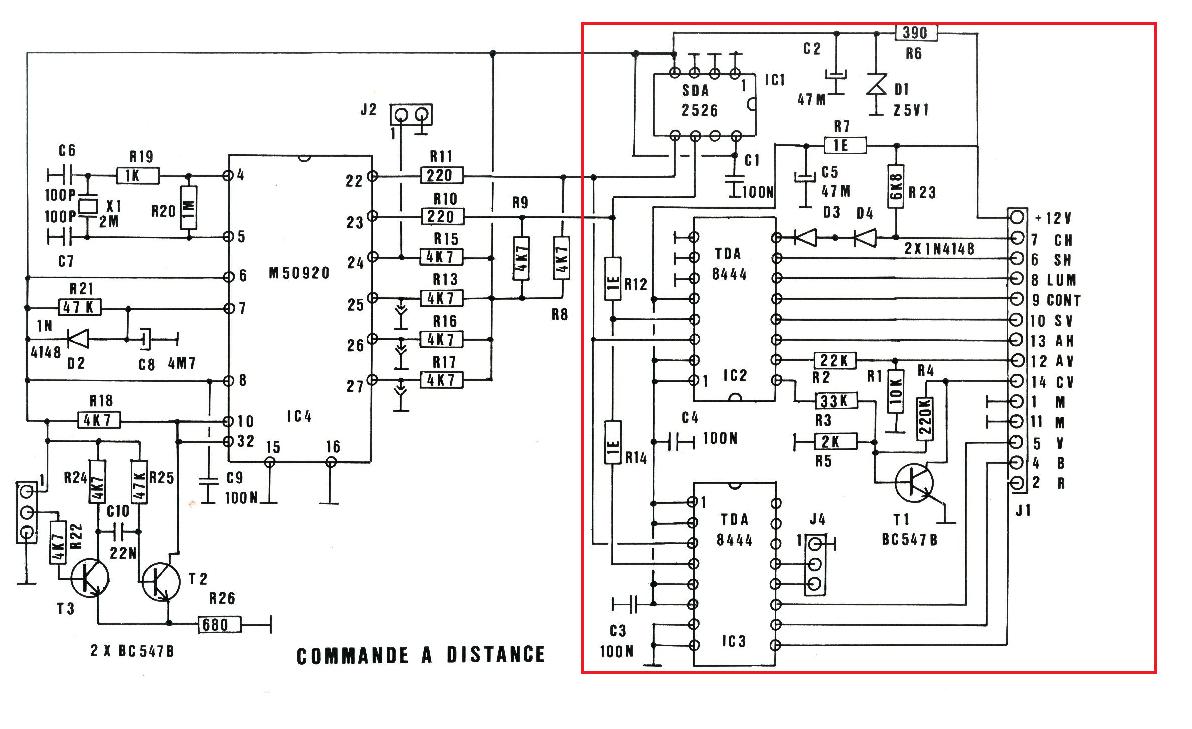

pour réaliser ton projet de tao (auquel j'avoue avoir moi aussi pensé) j'utiliserais une partie du schema du recepteur de télécommande de la platinne vns (page 20 du manuel pdf du vns)

partie utile encadrée en rouge

les 2 TDA 8444 sont commandés en I2C (patte 3&4 +masse)assez facile a interfacer soit directement du pc soit avec un pic entre le pc et les tda

j'ai plusieurs pistes possibles en tête

cari · Jeudi 12 Janvier 2012, 19:21:21 PM

je t'ai PM F4brice

maldoror68 · Jeudi 12 Janvier 2012, 19:51:53 PM

désoler de poster un truc qui a rien à voir, mais il faudrait aussi faire ce typon pour les platines hantarex

c'est surement l'écran le plus courant sur nos bornes euro

(en gros qui c'est qui s'y colle ???)

vince_roazhon · Jeudi 26 Avril 2012, 13:14:58 PM

Bonjour, si les modules de réglage sont toujours dispos, je serais intéressé par le modèle à 9 euros. Le + du module IR a laché sur ma n'styl et je ne sais pas comment le remettre en marche, pas trouvé de plan du circuit IR.

A bientôt

yoZe · Mardi 18 Août 2015, 19:40:44 PM

salut,

je me permets de remonter ce topic d'outre tombe pour savoir si ce module de réglages est toujours en vente. C'est pour une n'styl mns25s avec une platine vns 110.
Merci.

cedricbionic · Samedi 12 Septembre 2015, 22:31:59 PM

Salut F4brice, pareil si c'est toujours d'actualité, je serais aussi intéressé

ced-type · Mardi 08 Novembre 2016, 14:09:14 PM

je déterre ce topic, avec un peu de chance je cherche aussi ce module pour ma nstyl mns

f4brice · Mardi 08 Novembre 2016, 23:07:32 PM

Bonsoir à tous.

J'aimerais bien vous dépanner, mais je n'ai plus de quoi fabriquer des circuits-imprimés !

ced-type · Mercredi 09 Novembre 2016, 10:30:00 AM

Arf, flute.
Le pire c'est que j'ai trouvé un télécommande tc33 mais rien ne marche.
Je dois avoir un problème sur la carte de gestion ou la carte de la télécommande....jsuis pas caller pour savoir.
Bon j'ai eu une réponse sur un autre forum pour le module de réglage par potentiomètres.
C'est un d'origine....pourvus qu'il soit ok
