Hantarex MTC 900 V2

[sangokuwil]

Salut à tous ! Tout d'abord merci à tous pour partager votre expérience, cela m'a bien aider !
Actuellement je remet en route 3 borne, 2 SVT et un Jasco

La première, une SVT avec Hantarex mtc 9000 cap kit => Tout va bien !
La 2eme : une SVT avec un Hantarex mtc 900 V2 ! La j'ai problème ^^
La 3eme : une Jasco avec un Hantarex mtc 900/e, celle la on verra quand j'aurai finis la 2eme!

La configuration de la borne a problème : Hantarex mtc 900 V 2

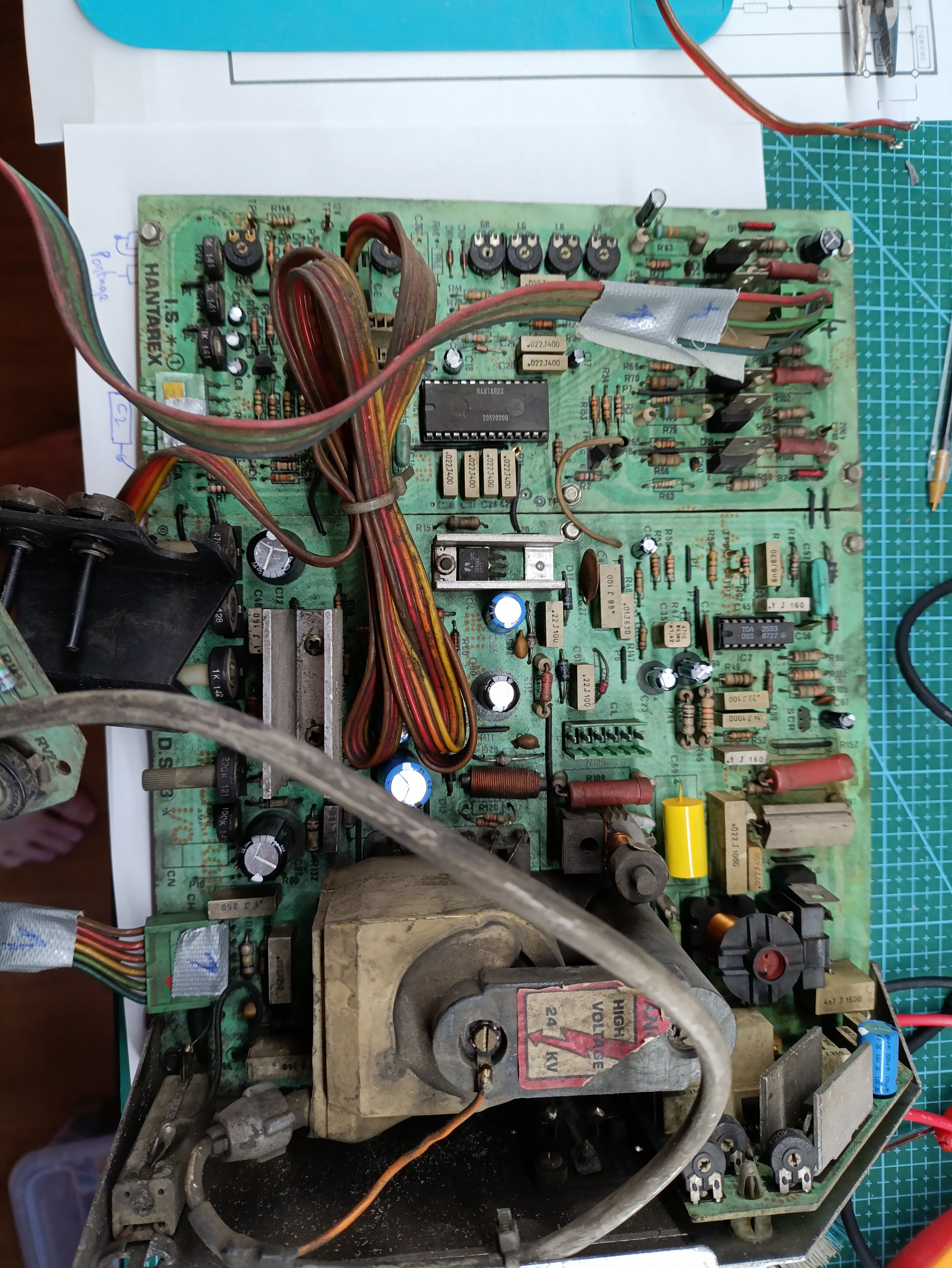

Cartes :
-IS 1
-DS 3
-S4
-PS 02 !

Alors après des milliards d'heures de recherche, j'ai compris que j'avais le hantarex mtc 900 en version 2, par contre jai JAMAIS VU SUR INTERNET la carte d'alimentation PS 02 !!!! Qui a l'air identique a la PS 01.....

Donc premier problème pour moi : Je ne trouve pas la doc de la PS 02 ... J'ai regarder partout, merci a Thierry pour son super guide au passage et ses docs !

Je vais alimenter ce topic de photos, je vais édité .

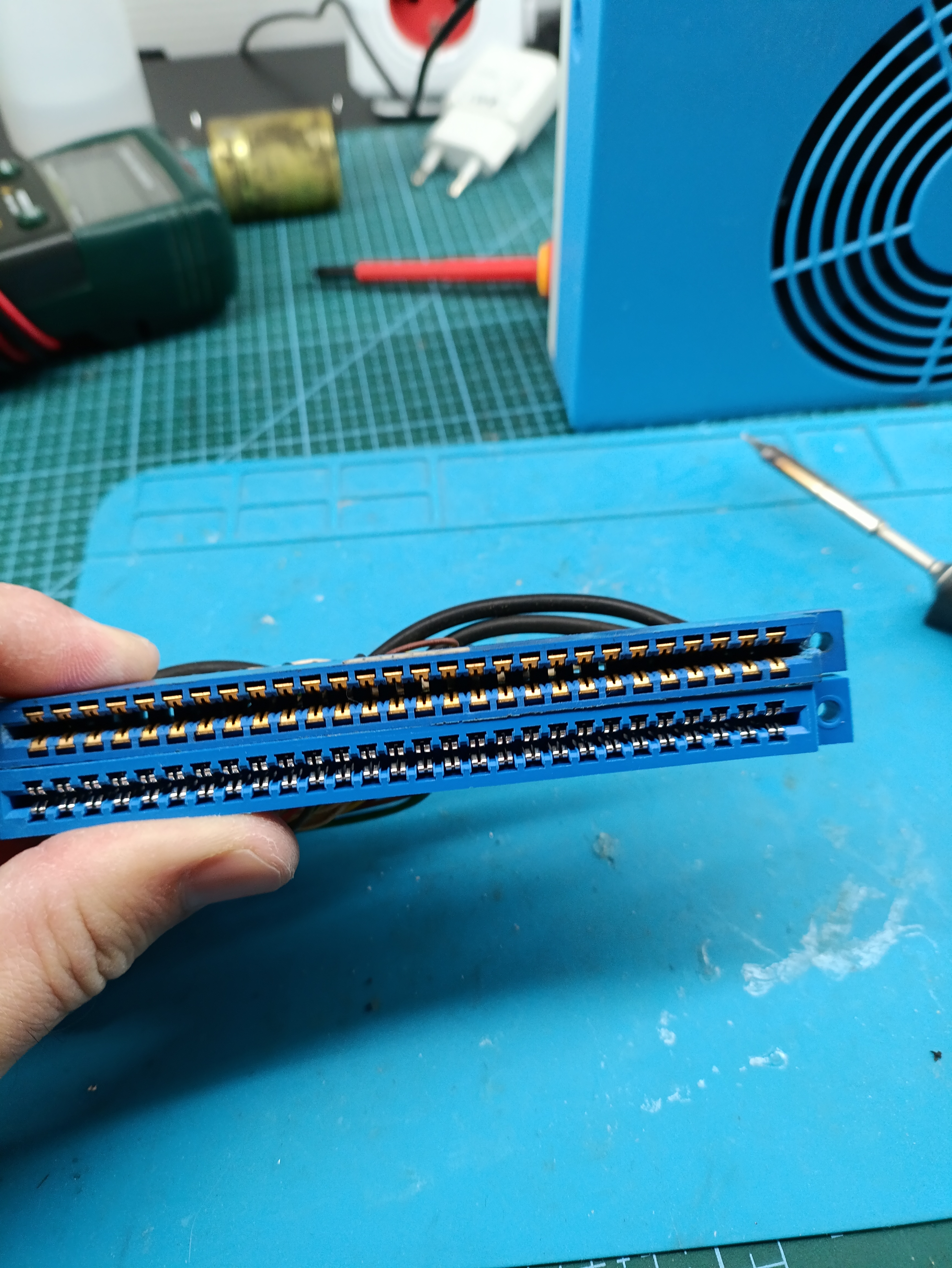

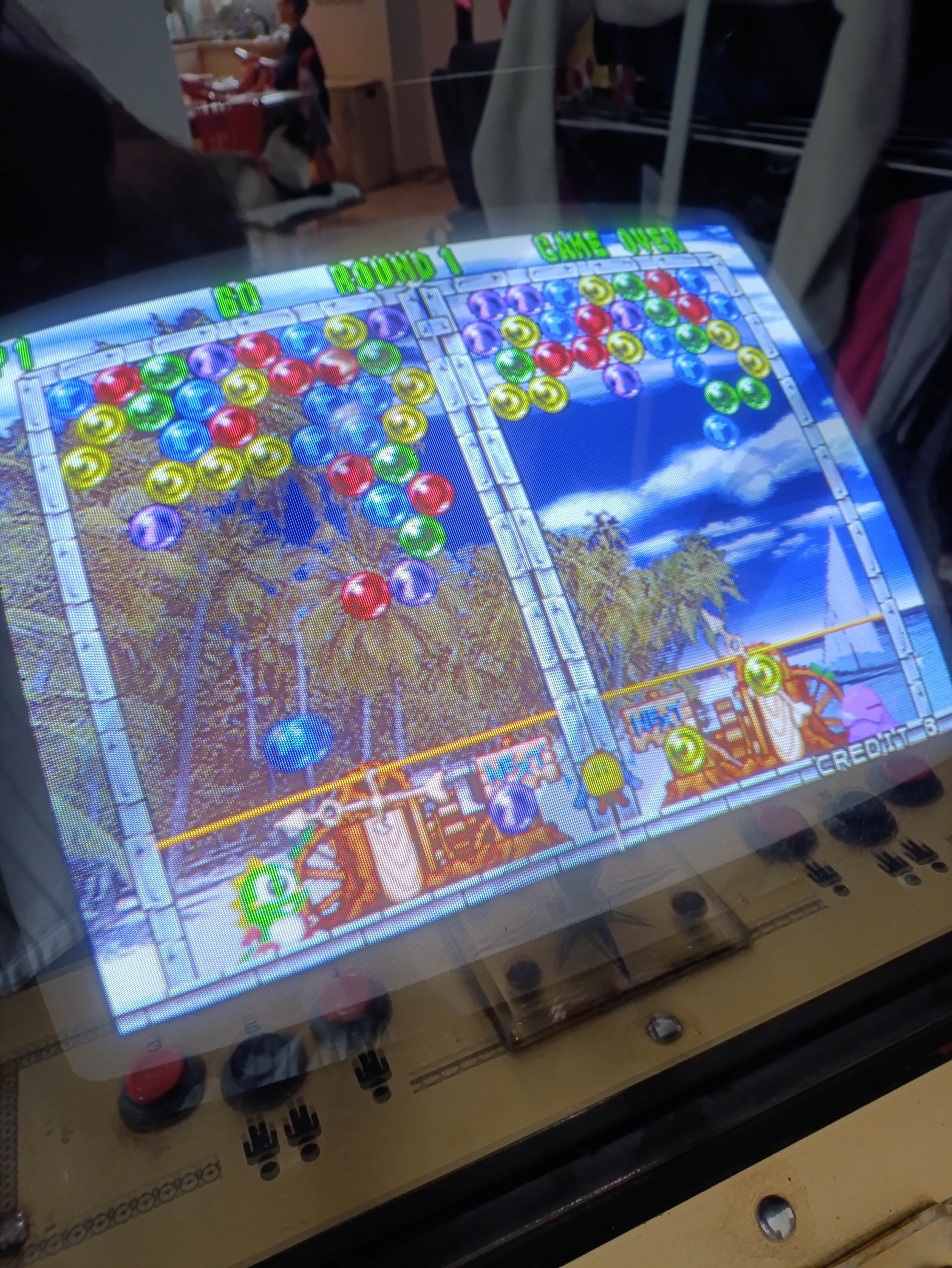

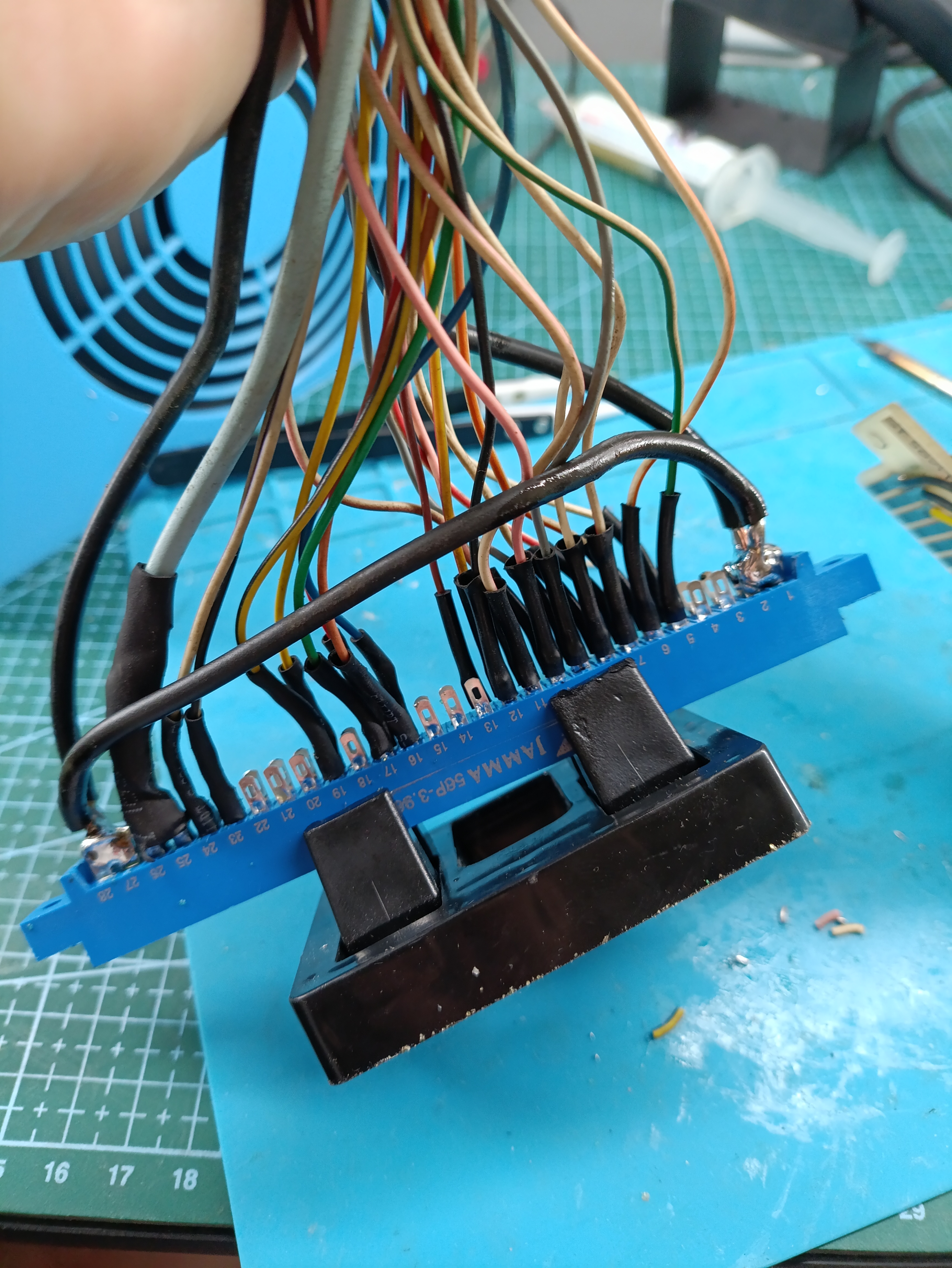

Donc je capkit la mtc 900 V2, je test, problème d'image, je m'aperçois que le connecteur jamma est en mauvaise état , donc je le change , ok, je test , nikel une belle image au centre mais pas bien étiré !

Je précise que mon alimentation 5v d'origine a le potard 5v arraché, donc j'ai tester avec une alimentation Chinoise de merde.... je le précise car ça peux etre le début du problème !

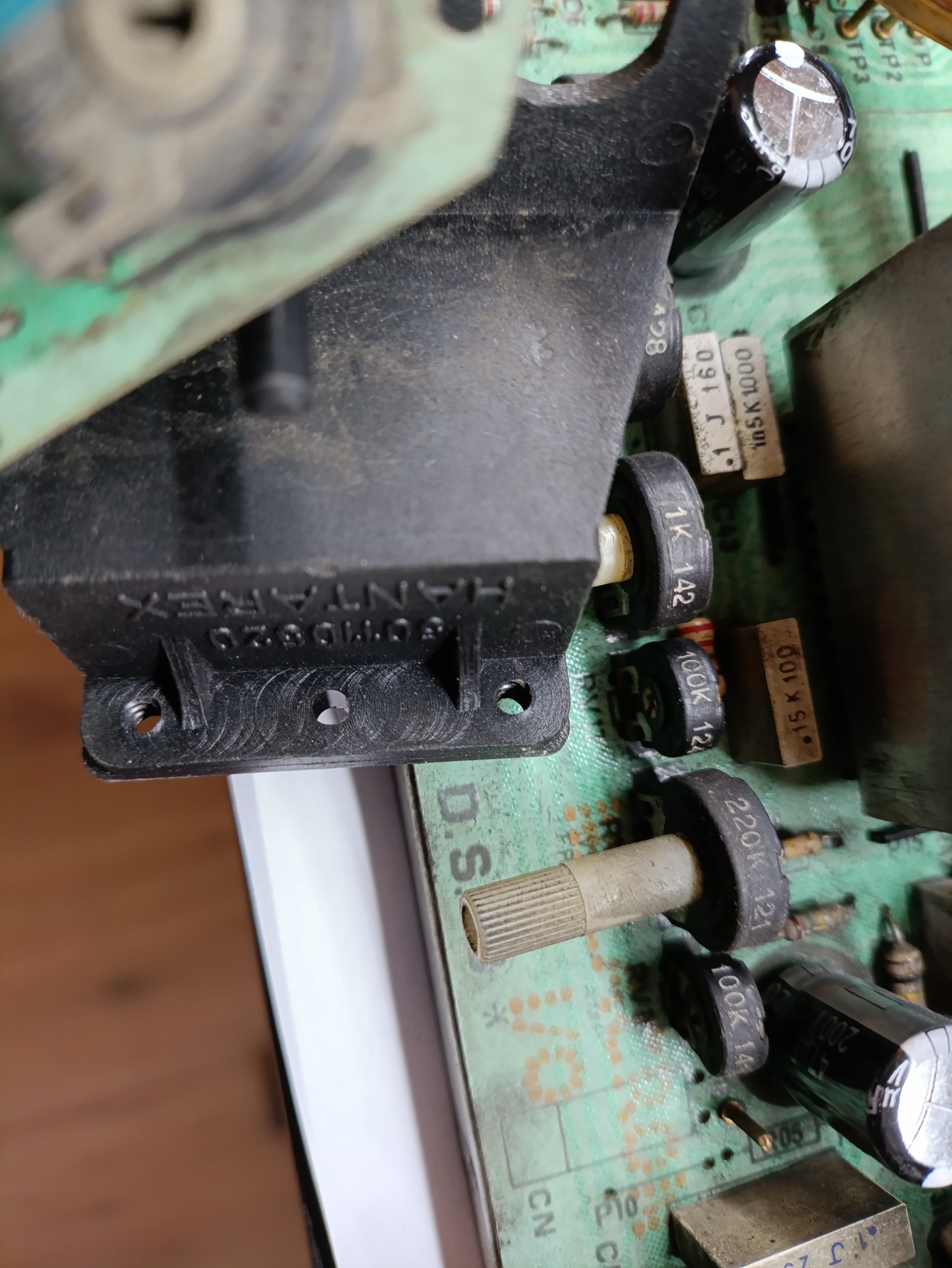

Donc ça a fonctionner pendant au moins une heure, avant que je tripatouille le 5v de mon alim de merde car le recalbox jamma et le pi me dise low voltage... je verifie au multimetre , l'alim fait le yoyo.... bon pour le moment pas trop de soucis, je commence a etirer l'ecran a la verticale avec RV17 marqué VER LIN sur ma pcb... pas sur que les potards soient identique aux photo de la mtc 900 v1 et v2... bref ... suite a ça écran noir... ok ?????

Depuis écran noir plus de lumière au cul du tube !

Je test le strap central 60V !

Ok je démonte l'alimentation PS 02 , je dessoude un coté de la grosse résistance qui chauffe très fort , je dessoude ce qui va aux autres pcb pour la tester, bilan :
135V alternatif en entrée et 12V DC en sortie au lieu des 128V DC !

Donc je pense avoir trouver la platine coupable

Le problème ! J'ai pas le schéma de la PS02 !! Si quelqu'un l'a SVP !

Elle semble identique a la ps01 mais j'ai des composants de valeur différentes. donc je sais pas si ce sont les bons...

J'ai des pontage qui ont été fait a l'époque ...

J'ai dessouder quelques composant a tester , j'en ai un avec une tache noir...

J'ai tester avec l'alimentation 5v de mon autre borne et même résultat, avant de prendre la mesure de la carte ps02, De toute façon y a un problème sur la carte PS02... qui elle est alimenter par le transfo 135v....

Actuellement, en instrument de mesure, je n'ai qu'un multimètre, je vais me commander un petit testeur de composants...

Place aux photos :

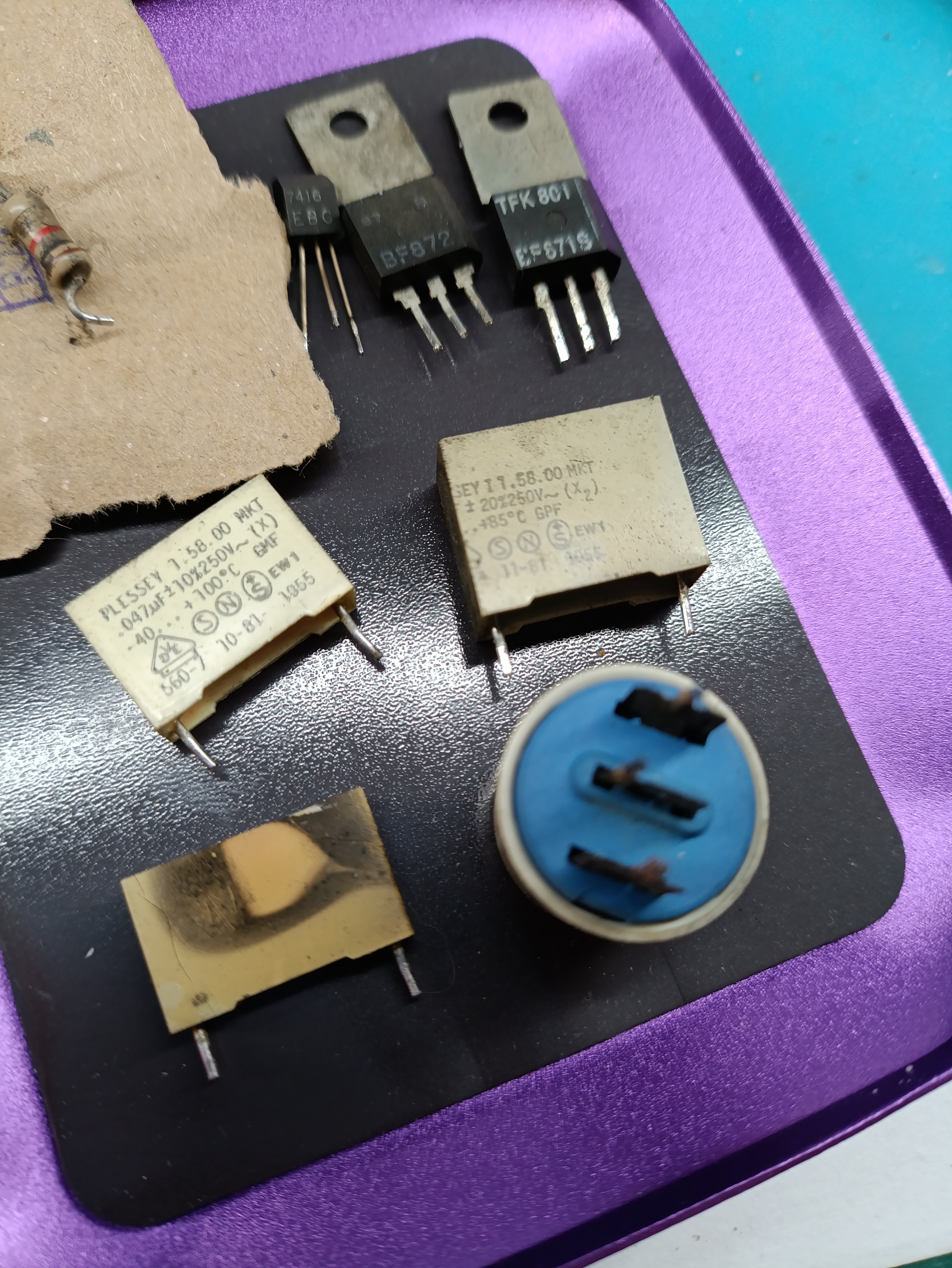

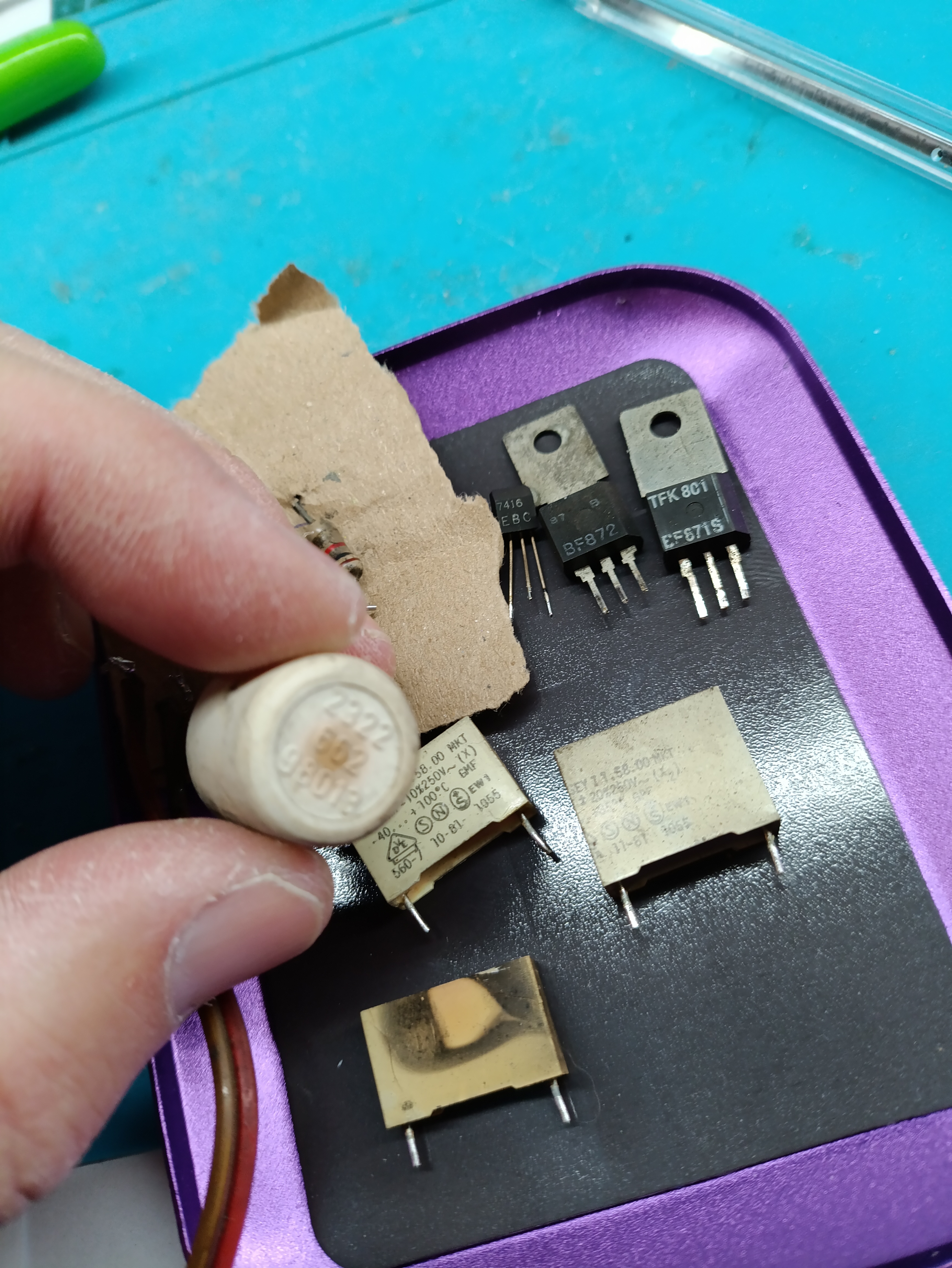

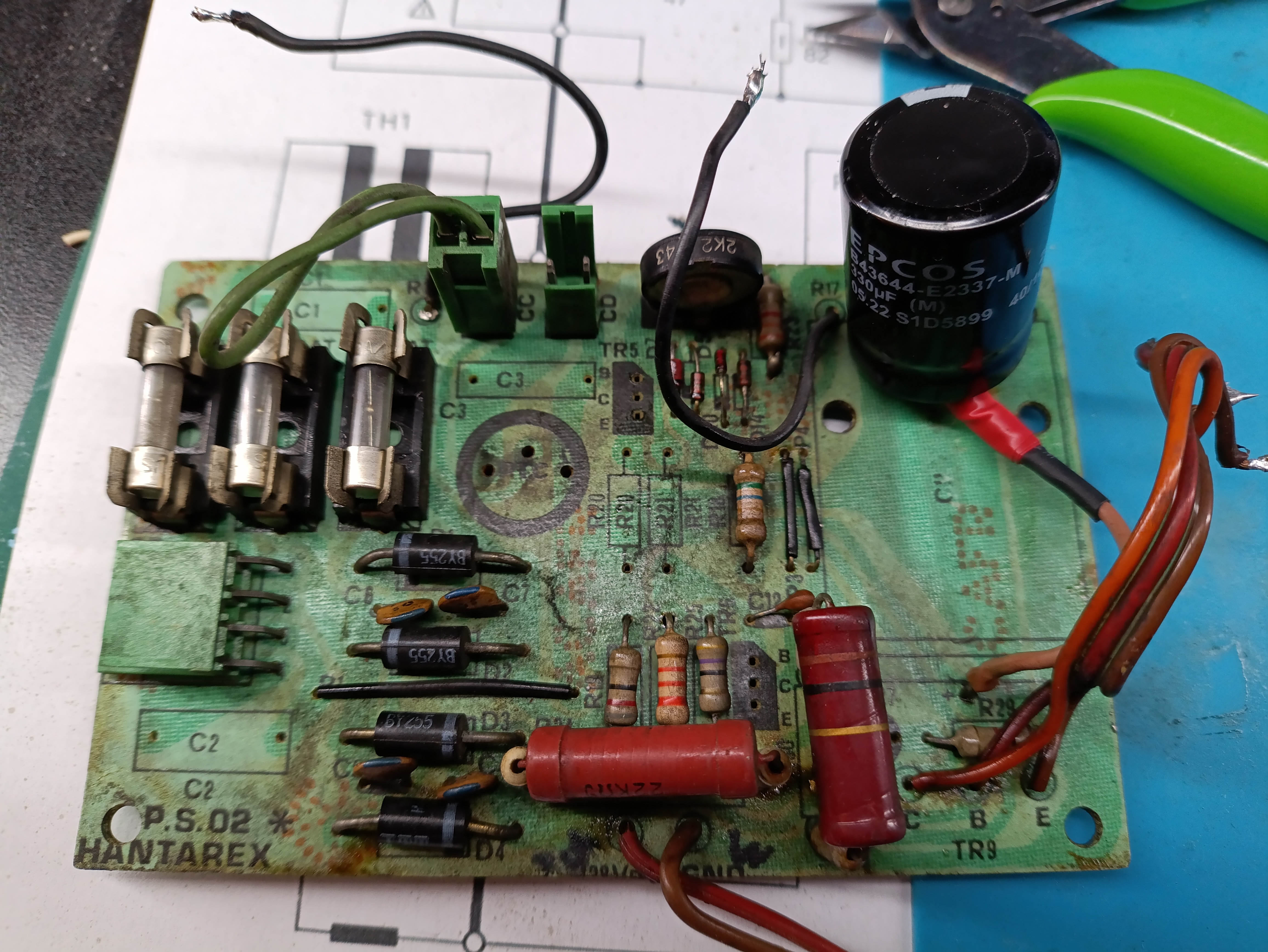

Alors j'ai pas encore fait le tour des composants, mais on voit un condo polyester brulé mais je sais pas si c'est lui ou le PTC qui est collé a lui ! J'ai dessoudé tout ce qui est noir même les résistances...

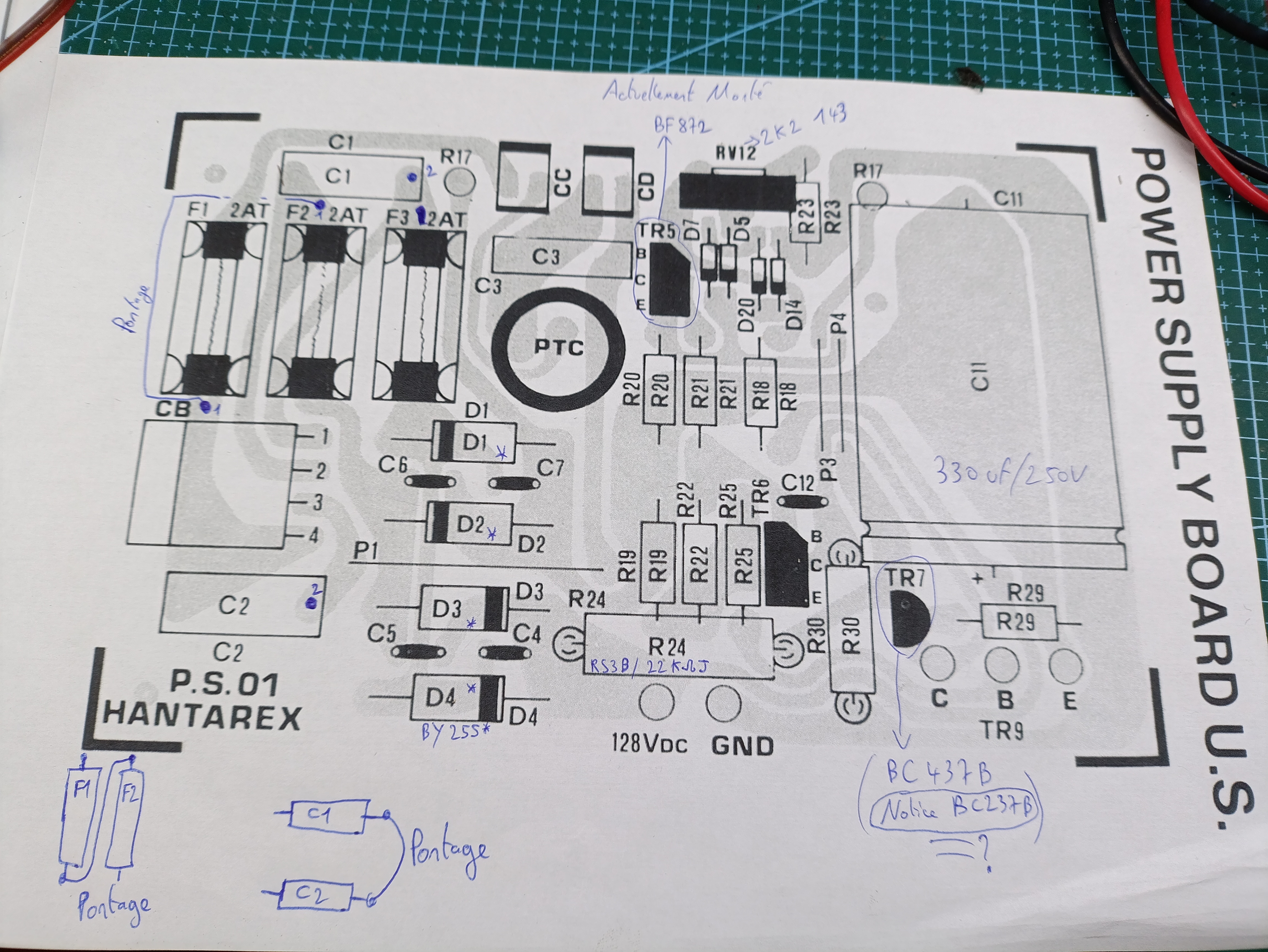

Déjà si je pouvais trouver le schéma de la PS02 pour savoir si ce sont les bons composants , car mes régulateurs sont pas tous les mêmes que la notice, le PTC non plus ,

J'ai TR 7 en BC 437B au lieu du BC 237B, faudrait que je chope la datasheet pour voir les différences ....
J'ai TR 6 en BF 871S au lien de BF871 ......

Mon PTC est en ref : 2322.662.98013 au lieu de 2322.662.98009 sur la notice de ps01

J'ai un fusible en 15A au lieu d'avoir les 3 en 2A !!!!

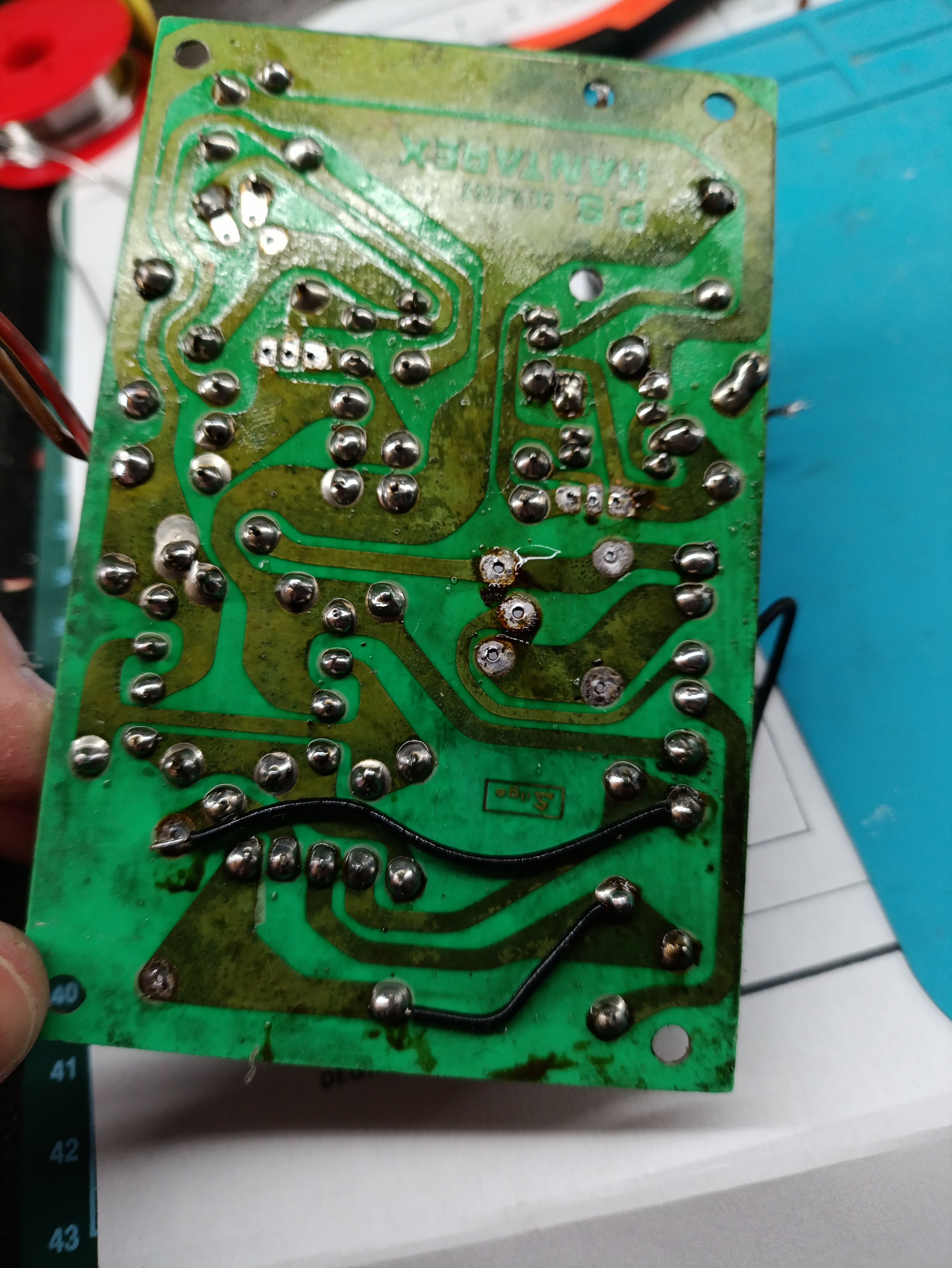

Et pourquoi il y a deux ponts fait avec des fils entre C1 et C2 puis F1 et F 2 !!!!



Désolé si ca a l'air encore crado mais je les ais frotter comme un dingue a la brosse a dent + alcool iso au moins 6 fois ... bien entendu j'ai sonné toutes les pistes et refais les soudures !


Si vous avez des tips pour tester ces composants avec un multimètre en attendant de recevoir un testeur , je suis preneur !

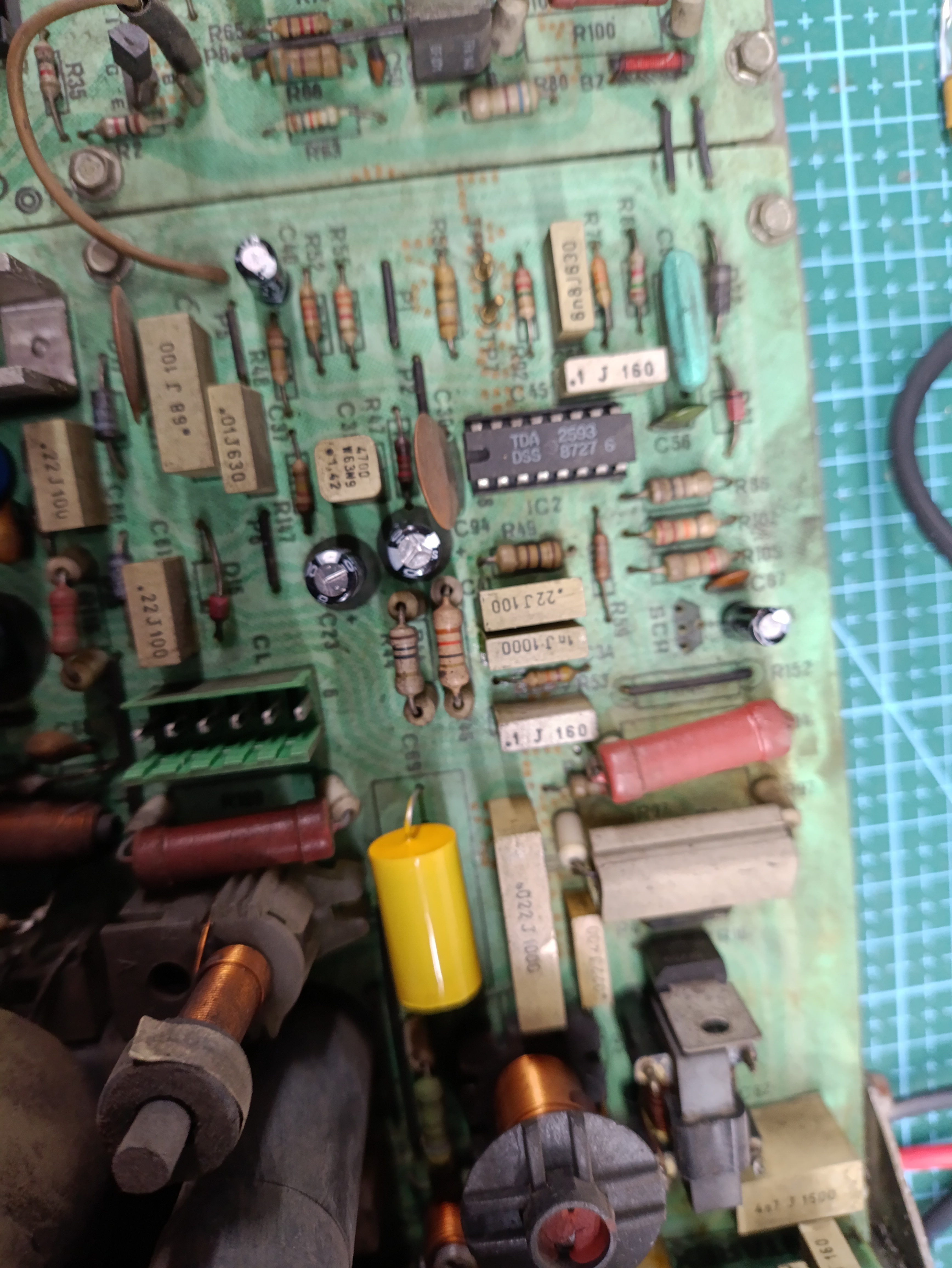

Alors pareil, sur la platine DS 03 , C69 avait la mauvaise valeur par rapport a la notice ! Il avaient mis un 0.47 mf au lieu de 0.68mf sur la notice ! J'ai remis le bon, ils ont confondu avec la V1 donc la carte DB et non DS !!









Merci par avance a ceux qui pourront m'aider a remettre en route cette PS 02 !!!!



Je pense comprendre les pontages .. c'est pour envoyer la tension sur les autres pistes j'ai l'impression qu'ils ont cherché a alimenter le degauss en 135v au lieu du 230v... enfin j'imagine, faut que j'étudie le pcb...

[sangokuwil]

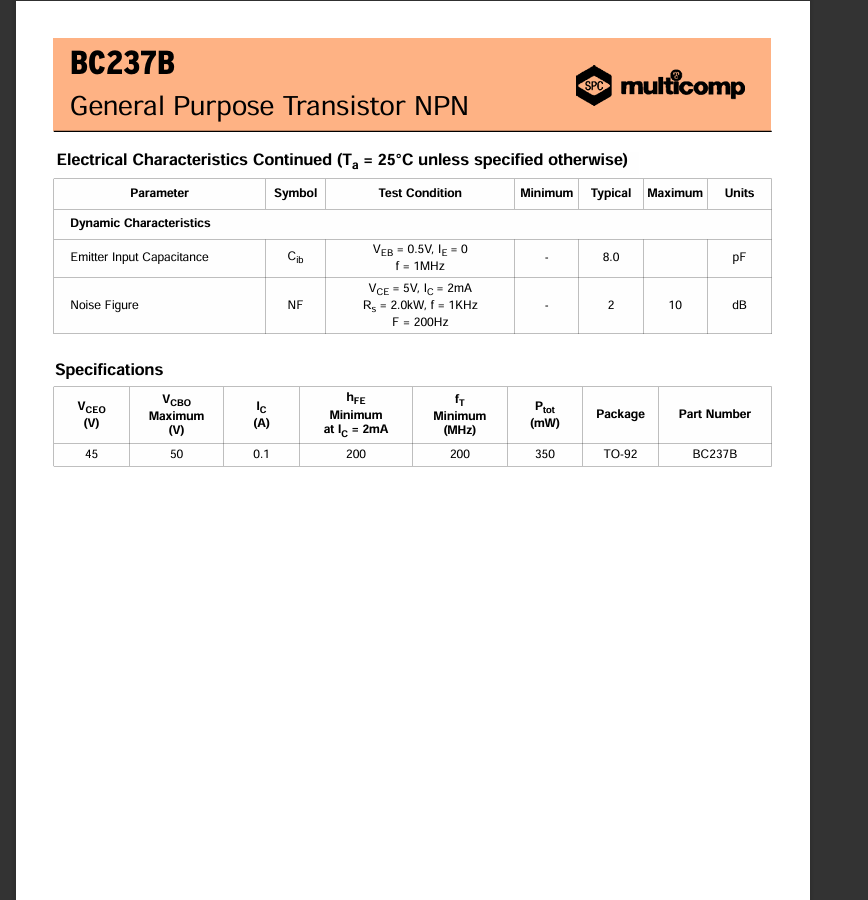

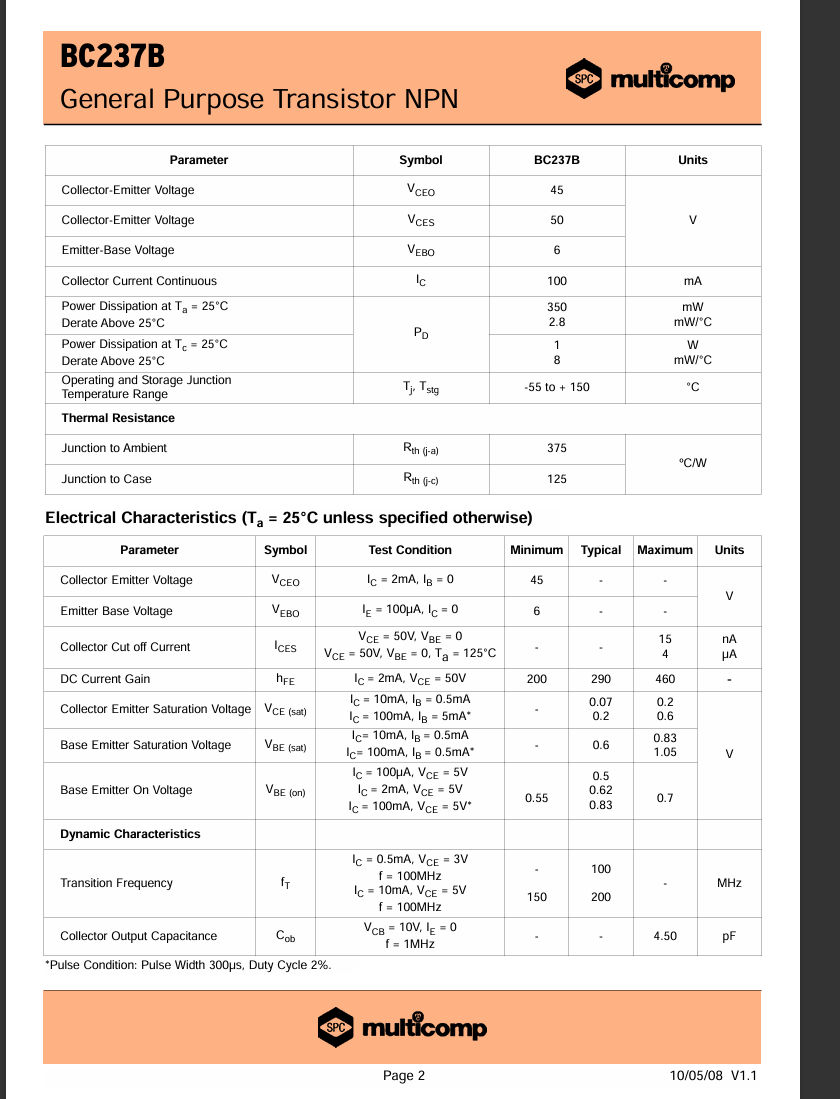

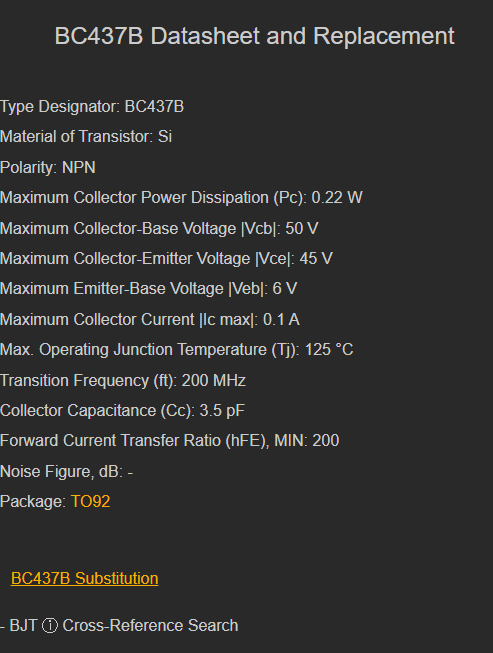

La datasheet a l'air proche entre BC437B et BC237B ..... ??? ou j'ai raté un truc ?









Quelqu'un sait si je peux remplacer le ptc par un ou d'autres composants ? Car ça a l'air introuvable....
Du moins si il est HS...




Sinon dans le pire des cas, si je trouve une alimentation ps01 , est ce que je peux la mettre a la place de la ps02 ?

Si oui, est ce qu'il faut que je la câble en ajoutant le 230v sur le connecteur ?

D'ailleurs, est ce que je devrais pas virer les bypass et rajouter le 230v sur ma carte ps02 ?

Le composant ptc sert uniquement pour le degauss non ?
En théorie, si il est HS , le moniteur devrais marcher mais pas le degauss si j'ai bien saisi ?

[tilowil]

Hello,
Peut-etre la fonctionnalité des pattes.
BC237B : CBE
BC437B : ECB

apres je ne sais pas comment tu as placer les pattes.

A+

[sangokuwil]

Salut, merci de l'info 👍.

Je vais essayer de tester un max de chose aujourd'hui au multimètre en attendant mon testeur...

Ce qui m'inquiète c'est ce ptc , je crois que je vais partir en quête de platine HS pour avoir du spare

C'est chiant de pas avoir le schéma de la ps02... Parceque du coup le bc437 était monté normalement comme le 237 sur une ps01 😱

Du coup les fonctions des pattes au mauvais endroit par rapport a la carte ps01 😱

[tilowil]

Hello,
Je pense que les spécialistes de l'électronique @Fred G5 , @gc339 , @spectroman , @KingKK75 sauront mieux te répondre que moi.


Tu as aussi cette doc sur le site nerv.free.fr : http://the.nerv.free.fr/docpro/MTC900_2.pdf

A+

[KingKK75]

J'ai bien tout lu avec attention et je n'ai pas de pistes. Au club, on est pas les plus fortiche sur les chassis vidéo. On commence même à les envoyer aux pros. Dominique De sur Facebook et Thomas Caboche (Passion Arcade sur FB). Autre vraie bonne solution. Passer sur les platines chinoise universelle.
