[Wip] - Back to the future, data east.

[juju_splinter]

Voila tout est dans le titre , j'i eu la chance de récuperer un flipper data east "Back to the future" en état plus que correct , je laisse parler les photos ! (il est en panne bien sur...sinon c'est pas drole).









Voila pour ce qui est de la panne ,il s'allume un peu et se met s'eteint juste apres , la diode 5V et blanking s'allume mais la 3eme ne clignote pas.
L'affichage ne s'allume pas (une piste a l'air coupée/fondue sur la carte alim)
voila pour le début , je m'en suis pas trop occupé car il y a le BK2K a finir !

[Aganyte]

Veinard

[juju_splinter]

Un peu avancé voir beaucoup en un rien de temps , pour l'affichage il n'y avait qu'un fusible de mort !!
Changé et magie affichage ok !!

Le flip fonctionne , testé en partie a l'arrache et en mode test... reste un bon gros decrassage et elastiques + ampoules !

photos a venir.

[Sir Kayne]

Veinard

C'est le moins qu'on puisse dire

[zebassprophet]

le juju il l'a provoque la chance, c'est le number one des snipes flip sur le boncoin

(chuis pas jaloux, j'etais pas la quand il est apparu le Back to the future ^^)

[naudnaud]

si jamais tu a besoin d'info dessus, j'ai le même a la maison XD

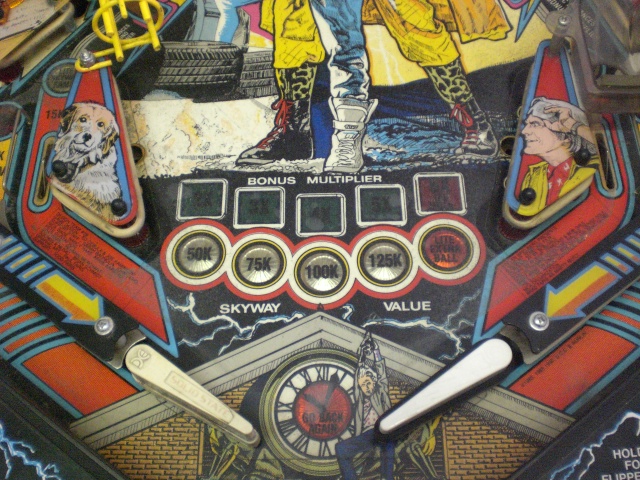

Entre les deux flip, tu a pas une sorte de pique ?
un pique ou la bille pourrait rebondir pour quelle aille pas droit au trou ?

[zebassprophet]

d'apres les photos je dirait que si

[juju_splinter]

si jamais tu a besoin d'info dessus, j'ai le même a la maison XD


Entre les deux flip, tu a pas une sorte de pique ?
un pique ou la bille pourrait rebondir pour quelle aille pas droit au trou ?

uep , je crois que c'est typique des data east , ainsi que sur les premiers sys 11 , arreter moi si j'me trompe....

[Rookie]

uep , je crois que c'est typique des data east , ainsi que sur les premiers sys 11 , arreter moi si j'me trompe....

Ce n'est pas systématique. Ce "pic" appelé "post" (  )on le retrouve par exemple sur le williams, sword of fury. Souvent il était enlevé et replacé par un capuchon en plastique.

[juju_splinter]

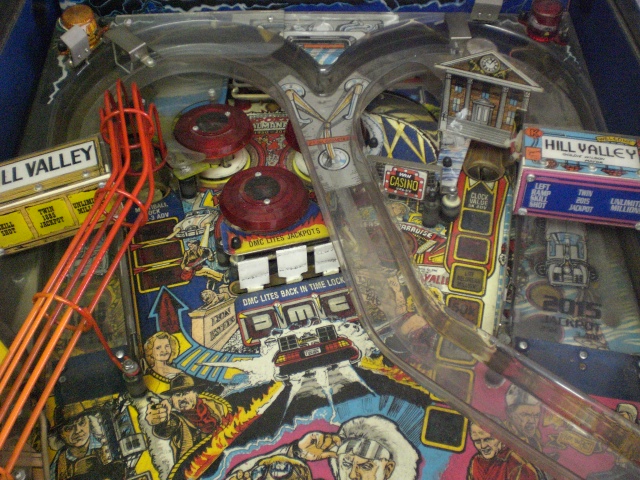

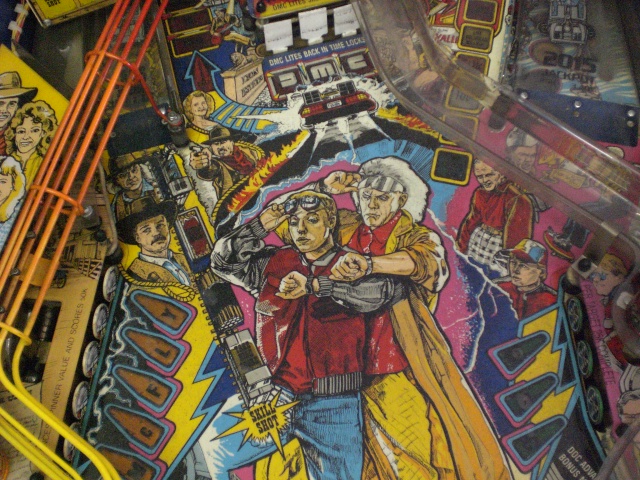

Voici quelques photos du flip avant nettoyage !

J'ai recommandé :

2 flips blanc a la taille Data east.
Les 3 cibles qui sont bricolées (elles ont été cassées)
Les elastiques
moultes ampoules

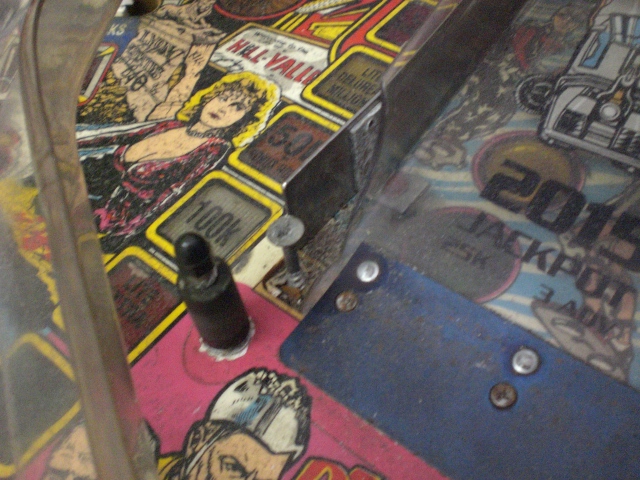

La y'a de la casse si quelqu'un peut me dire ce qu'il y a a la place du clou ? je pense que la rampe suffisait a cacher cela...


Voila la suite au prochain épisode !

[Little_Rabbit]

Salut,

Belle pièce que voilà !!

À voir la photo, la carte CPU me semble être la même que sur le Star Wars Data East.

Est-ce bien le cas ? Je ne veux pas polluer ton post aussi ne vais-je pas détailler, mais existe-t-il de la doc sur les cartes Data East ? Je veux dire des schémas détaillés des cartes CPU, Sound board, etc. Dans le pdf du Star Wars que j'ai récupéré, il n'y a pas grand chose...

Merci, et bon WIP !

A+

[zebassprophet]

une pensée ému pour Michael J fox qui a pas donné les droit de son image pour ce flip^;)

[naudnaud]

c'est bien se que je pensait, le post existe alors
moi j'ai juste un trou a la place.

La y'a de la casse si quelqu'un peut me dire ce qu'il y a a la place du clou ? je pense que la rampe suffisait a cacher cela...

Je peut te le dire, mais je voie pas a quelle endroit sa se trouve ^^

mais existe-t-il de la doc sur les cartes Data East ? Je veux dire des schémas détaillés des cartes CPU, Sound board, etc.

J'ai la doc complete pour le back to the future, avec tout les câblage et schéma au complet.
J'ai tout imprimer et ranger dans le flip, faut que je retrouve le PDF

[juju_splinter]

Est-ce bien le cas ? Je ne veux pas polluer ton post aussi ne vais-je pas détailler, mais existe-t-il de la doc sur les cartes Data East ? Je veux dire des schémas détaillés des cartes CPU, Sound board, etc. Dans le pdf du Star Wars que j'ai récupéré, il n'y a pas grand chose...

Uep j'avais trouvé une doc refaite de thierry 04 de Flipjuke , c'est sur le site "the nerv" j'ai plus le lien en tête... mais je crois qu'il n'y a que les docs des cartes alim.
Sinon tu peux toujours voir sur ipdb.org sur le schema d'un autre data east, mais je suis pas sur que les CPU pour un DOT et les CPU pour un alpha soient les memes...

Je peut te le dire, mais je voie pas a quelle endroit sa se trouve ^

C'est sur la premiere rampe juste apres le lancement de la bille si tu peux me dire s'il y a quelque chose...

[naudnaud]

Exact, la rampe viens a 10mm du titi noir.
la vis doit être la pour éviter que la bille se bloque.

[maldoror68]

Exact, la rampe viens a 10mm du titi noir.
la vis doit être la pour éviter que la bille se bloque.

en effet ,la rampe transparente doit quasiment rejoindre le petit titi noir. hors chez toi elle est cassée et on a mis une vis pour pallier au problème.

(jette un oeil ici)
