[WIP] Space invaders Midway

[Mario25]

Des barres verticales presque propres, ce WIP est sur une bonne voie. Hâte de voir les Invaders, même bugués.

Bon courage.

[pet]

Apres pas mal de tests a la sonde logique, je passe au hp logique comparator.
J ai du mal avec car j ai toujours un doute entre les 74xx et les 74lsxx. Donc je me méfie des faux positifs.

Pour le hp logique tous mes 7408 sont morts j en change 1 et le résultat est toujours pas très probant. J ai changé plusieurs fois le ci de référence et je n arrive pas à trancher.

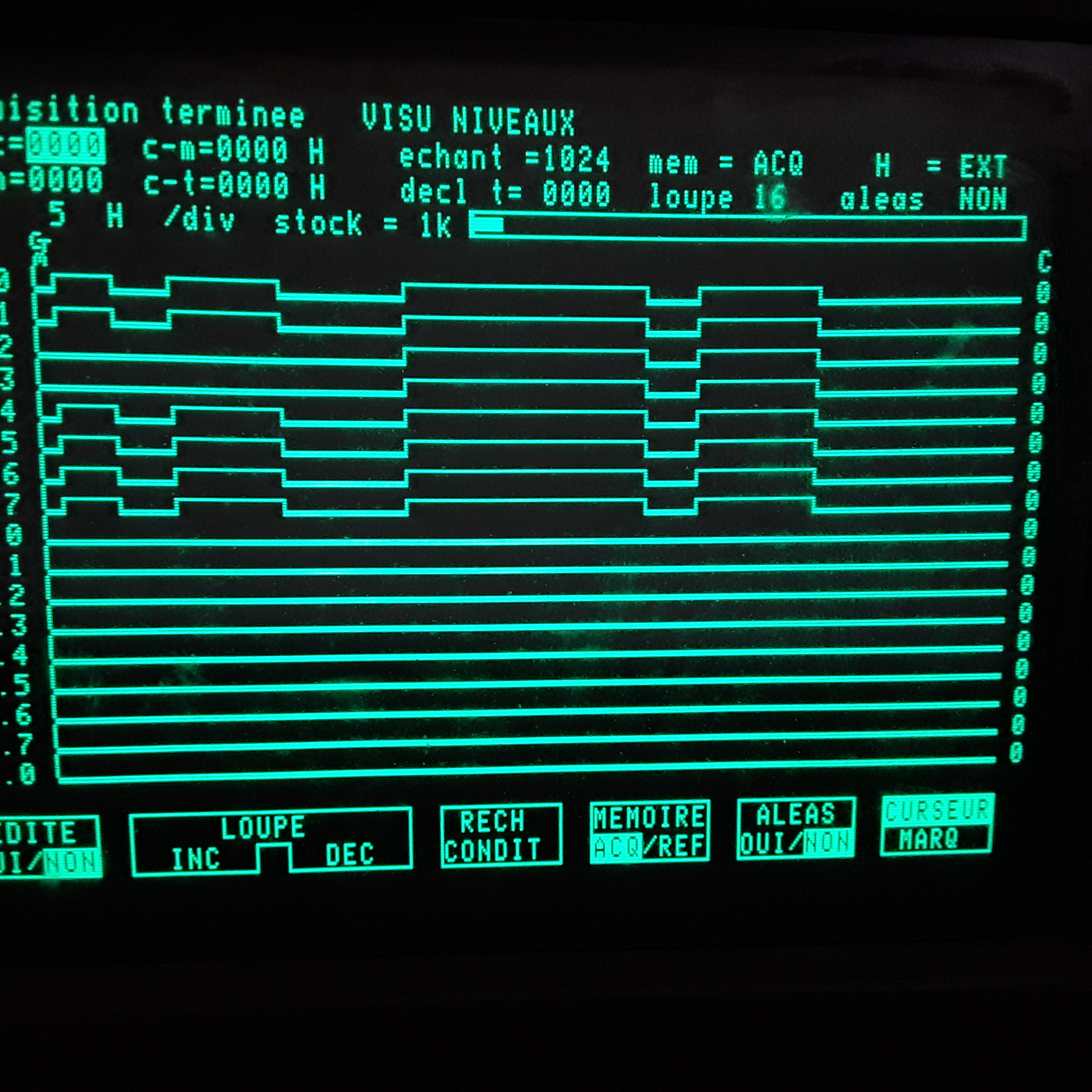

Bon... on passe au lourd... l analyseur logique.

Les 7408 sont montés en suiveur, donc je parametre branché mes fils 1 suit 0, 2 suit 1 etc...


Le premier est ok



Le deuxième n est pas terrible voir la 6 et 7 (la 4 et 5 ne sont pas câblé)



F3 a changer (je vérifie avant si la panne F3 sortie 11 pourrait donner ce resultat, il me semble qu il gère le côté paire et impaire des rams)

Edit : ma synchro n est pas adapté pour cette porte là (F3 11 12 13) je refais le test avec une autre synchro

[pet]

F3 11 12 13 n est pas en suiveuse, le résultat est Ok.

Je cherche d autres pistes et coche sur mon schéma en vert mes composants Ok et en rouge mes doutes.

Donc prochaine étape 2732 de test, elle est prête

[pet]

Et hop


Au niveau des sons il me manque  :
Missiles
Les 4 invaders
UFO H
VID

ET UFO F est étrange

Bon, je reprend les schémas.

[Mario25]

Bravo à toi, la fin est proche.

C'est toujours très instructif ces WIP.

[Little_Rabbit]

Salut,

Apres pas mal de tests a la sonde logique, je passe au hp logique comparator.
J ai du mal avec car j ai toujours un doute entre les 74xx et les 74lsxx. Donc je me méfie des faux positifs.

Bof, je ne pense pas que la différence de temps de réponse entre un 74xx et 74LSxx soit suffisante pour te donner un faux positif. Cela pourrait produire des tout petits flash intermittents sur certaines LED, à peine perceptible à l'œil humain, mais rien de suffisant pour un affichage franc d'une différence non ?

Pour le hp logique tous mes 7408 sont morts j en change 1 et le résultat est toujours pas très probant. J ai changé plusieurs fois le ci de référence et je n arrive pas à trancher.

De quels 7408 parles-tu ? Ceux qui servent de drivers sur les bits du bus d'adresse ?

Bon... on passe au lourd... l analyseur logique.

Les 7408 sont montés en suiveur, donc je parametre branché mes fils 1 suit 0, 2 suit 1 etc...

Le premier est ok

Le deuxième n est pas terrible voir la 6 et 7 (la 4 et 5 ne sont pas câblé)

F3 a changer (je vérifie avant si la panne F3 sortie 11 pourrait donner ce resultat, il me semble qu il gère le côté paire et impaire des rams)

Edit : ma synchro n est pas adapté pour cette porte là (F3 11 12 13) je refais le test avec une autre synchro

Je n'ai rien compris !

F3 11 12 13 n est pas en suiveuse, le résultat est Ok.

Mais la porte AND des broches 11, 12 et 13 du 7408 en F3 n'est même pas utilisée sur la carte mère non ?

Et hop

C'est à dire ?? C'est quoi le "Et hop" qui t'a permis d'arriver à ce stade ?

Quelle version de test ROM utilises-tu ? Ce n'est pas la 1.3 amélioré par Spectro non ?

La 1.3 ressemble à ça, et elle teste également le shifter !



A+

[pet]

Oui, je devrais écrire à partir d autre chose que mon téléphone, c est bien h3 g3 f2 f3 que je testais. (avec les 2 entrée relié, donc en suiveur).
La dernière porte est en haut à gauche du schéma, c est pour la sélection paire impaire des Rams.
Et hop c est la rom de test, version..... je ne sais pas, j ai suivi un lien.

Étape suivante j étudie le schéma des sons, et je grave de nouvelles eproms de jeux.

[gottlieb]

Que c'est beau    je me délecte à suivre ces dépannage

[pet]

Ce matin, un peu de temps, 2h00 sur la carte son.

Quelques sons mais pas tous, je contrôle å la sonde logique les sorties des 74ls174 (port 3 et port 5) 2 sorties restent systématiquement en bas alors que les entrées bagottent.

Changemenent des 2 CI, contrôle, les sorties sont ok.


Ensuite à l aide d un hp je recherche les sons manquant.

Invaders sound (556) : rien en sortie du 556, je le change ==》 ok

Invader Hit (2 lm3900) : rien en sortie, M4 LM3900 commun a missile sound qui ne marche pas non plus, je le change M4 ==》 j ai un petit son mais pas le bon, je change le 2eme lm3900 M5 ==》 ok

Missile sound (2 lm3900): rien en sortie, je change le lm3900 P4 (M4 vient d être changé) ==》 ok

Ca y est tout est bon sur la carte fille.
La carte fille il faut juste savoir que les lm3900 ont tendance à cramer.

Reste les eproms.

Demain peut-être,
[MODE PUB ON] Plus le temps, j'ai un Repair'café cet après-midi [MODE PUB OFF]

[f4brice]

J'adore l'oscilloscope LCD de chez Fluke.
C'est le même modèle que je m'étais acheté il y a longtemps (et que j'ai toujours), avant de casser la tirelire pour un Tek MSO 4 voies !
Il en a dépanné des PCB, ce Fluke !

[Mario25]

Salut,

Demain peut-être,
[MODE PUB ON] Plus le temps, j'ai un Repair'café cet après-midi [MODE PUB OFF]

Il ne faut pas dire ça. Des gens vont commencer à te ramener des vieilles épaves de bornes à ce Repair Café.

Cela me rappelle l'époque où j'étais bénévole également dans cette association. Une fois on a eu deux épaves de Flipper électroméca. J'ai assisté un autre membre qui était du métier dans leur remise en état. C'était fort interessant.

[pet]

Je suis assez bon en réparation de flipper méca, j en ai eu plusieurs.
Ca se répare avec beaucoup de papier Canson pour nettoyer les contacts.

[pet]

La plus urgente finit, j ai mis des 2732 à la place, je n ai pas de 2716 et je ne veux pas la bricoler au niveau de l adressage.







Edit : a un delta prêt la soucoupe volante ne fait pas le bon son :-(

[pet]

Je vais remplacer les condos tantale,  l extra n est pas non plus à la bonne fréquence, je pense qu ils ont tous mal veillis.

[Mario25]

Excellent, une de plus de sauvée.

Effectivement, les tantales sont réputés pour mal vieillir sur ces cartes.

[pet]

L outil indispensable (et introuvable) pour les flippers meca
