[WIP] de légende : Soulcalibur

[Sir Kayne]

Merci pour le petit tuto !

Bien il est temps de passer au résultat
(Attention beaucoup de photos !!)

Montage de la borne...

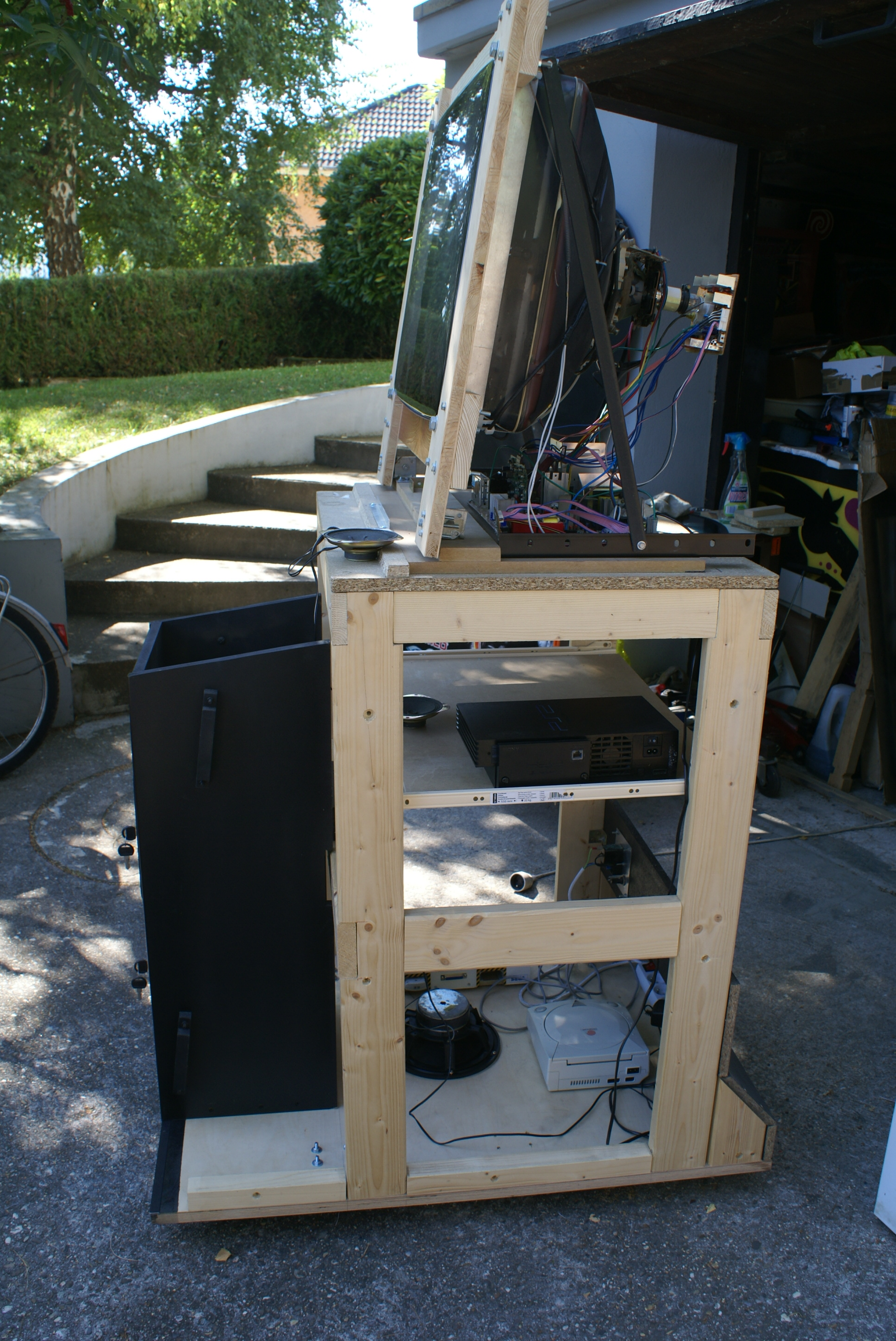

La coin door et la TV peuvent également se démonter, mais ici il sont dejas en place:

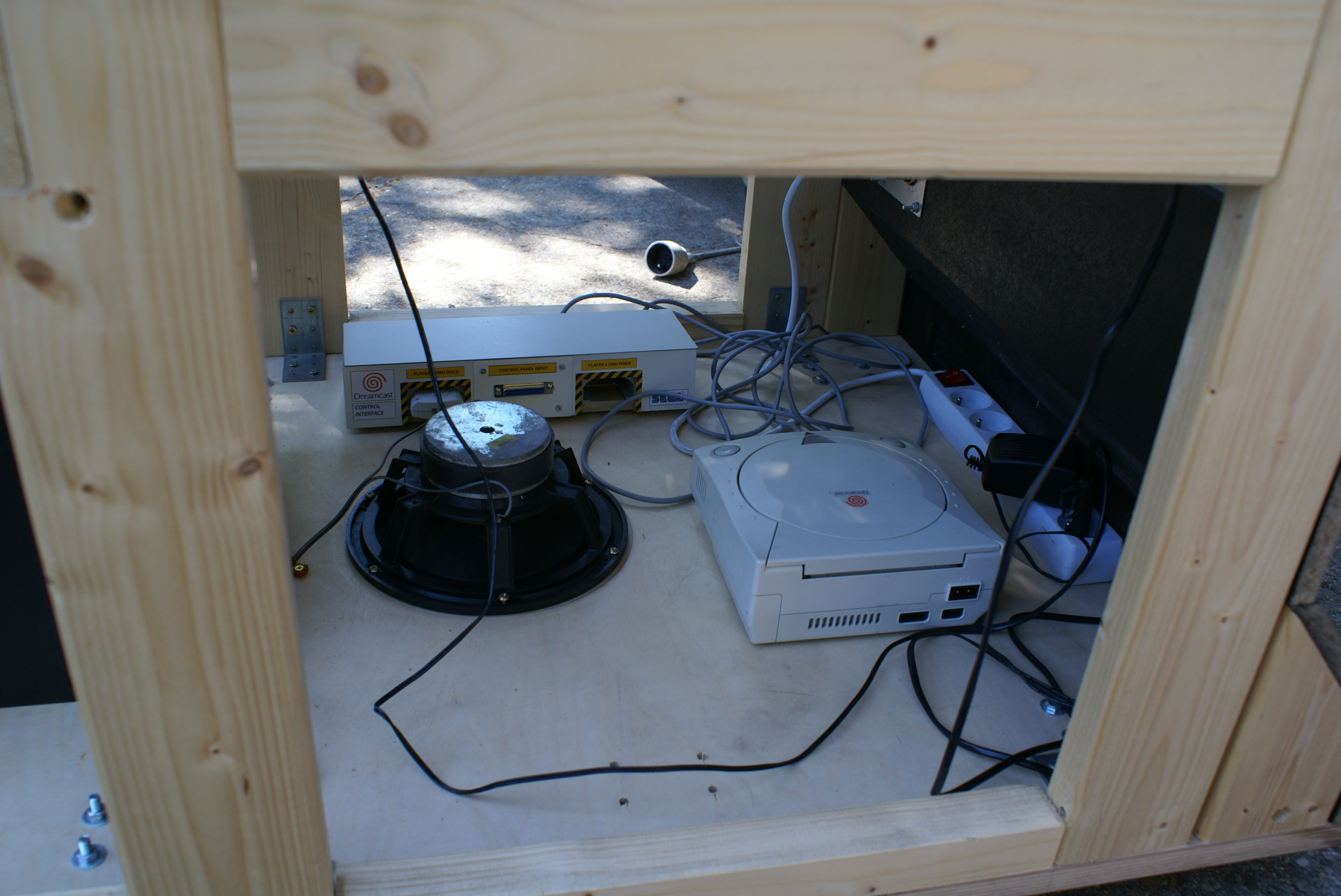

A l'intérieur, on vois le HP de grave et la Dreamcast qui remplace le PCB pour le moment.

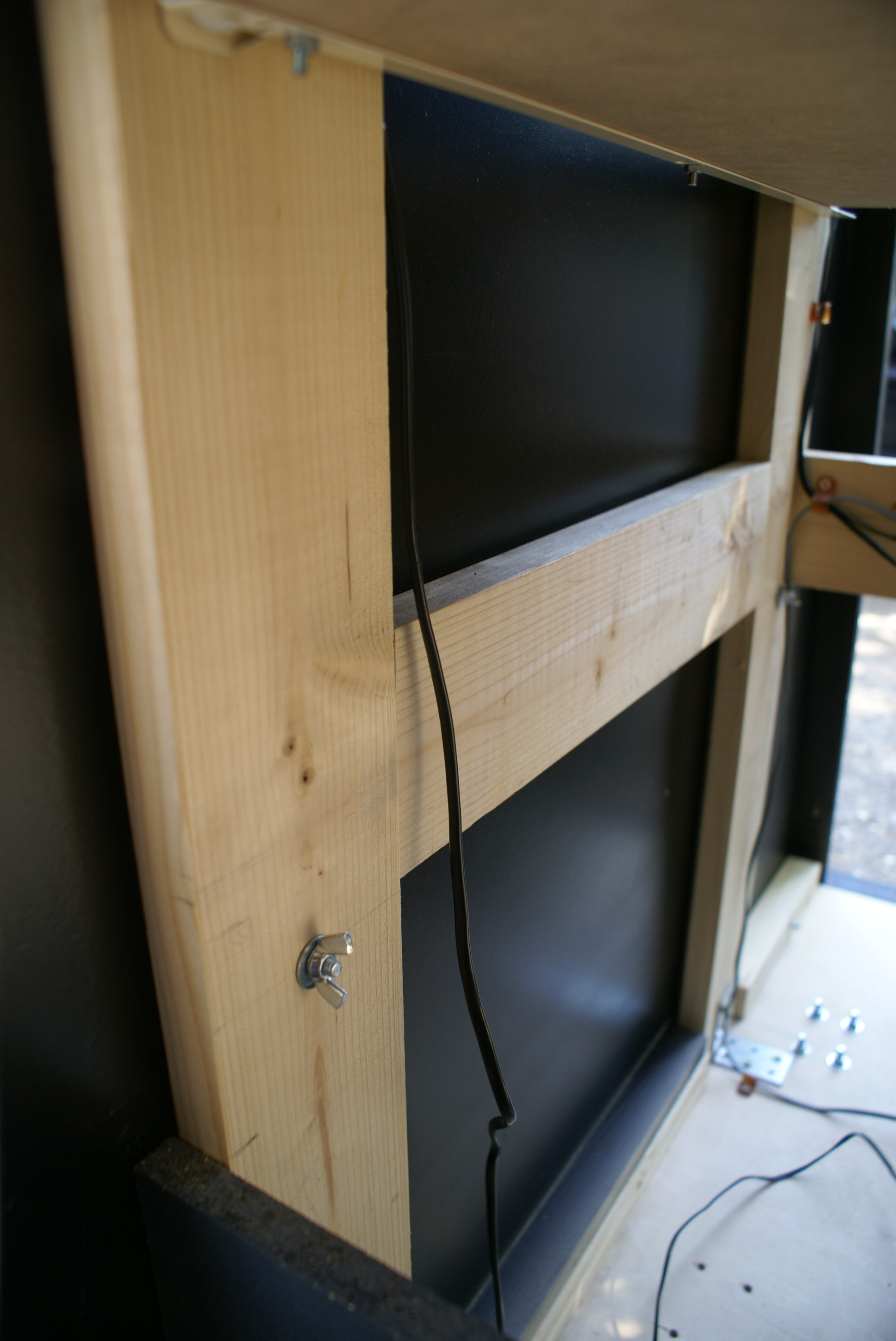

On installe les deux énormes Sides et les vis au chassis

Les écrous papillons permettent une fixation manuelle rapide (inutile de serrer comme un barbare).

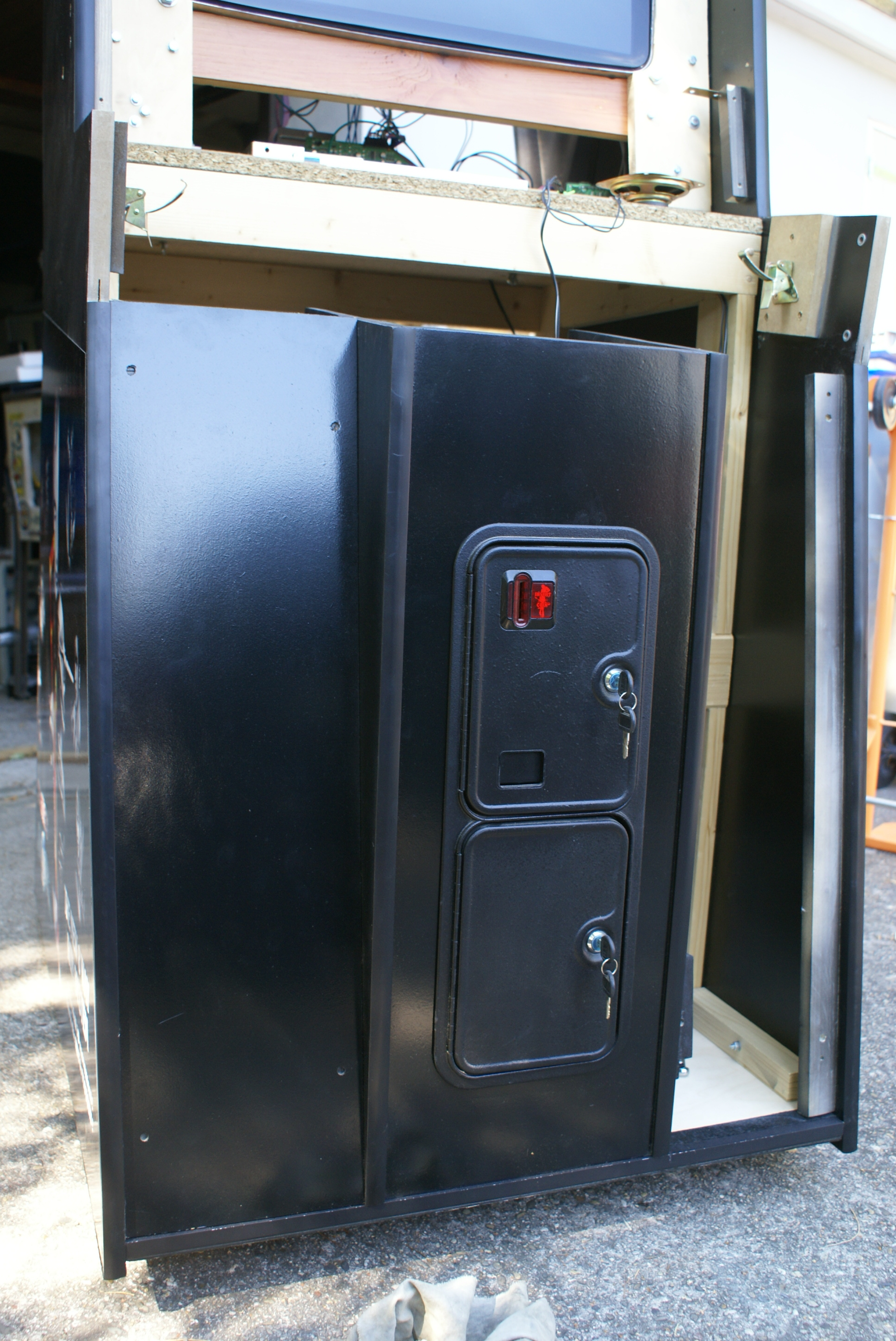

On installe les panneaux avant

Ces derniers sont simplement glissés dedans. Il peuvent être éventuellement vissé, mais il tiennent deja sans problèmes tout seul.

Note : Pour faciliter le montage, les trous de montage sont tous élargie à l'entrée.

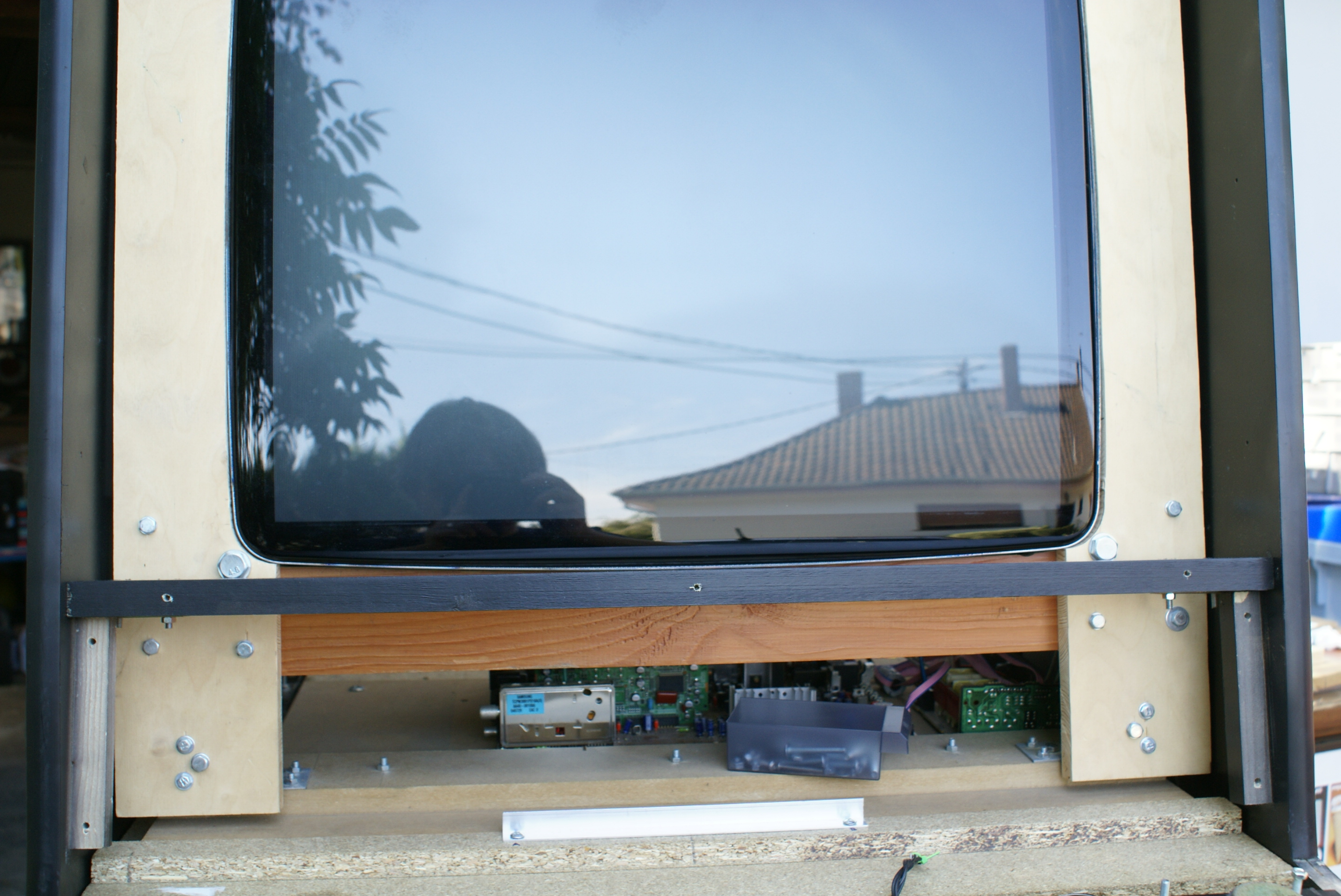

On installe ensuite la traverse qui porte la vitre, devant l'écran.

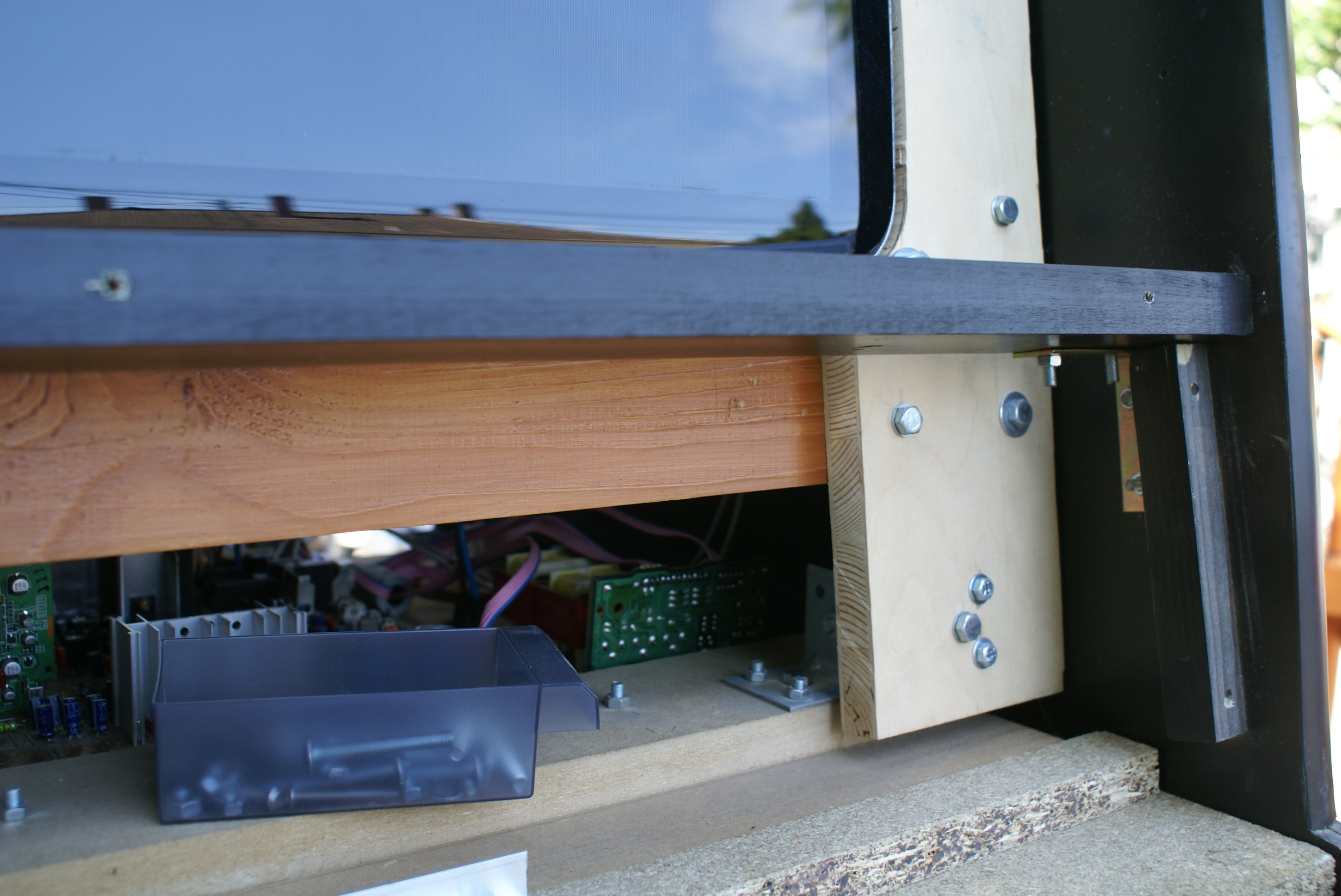

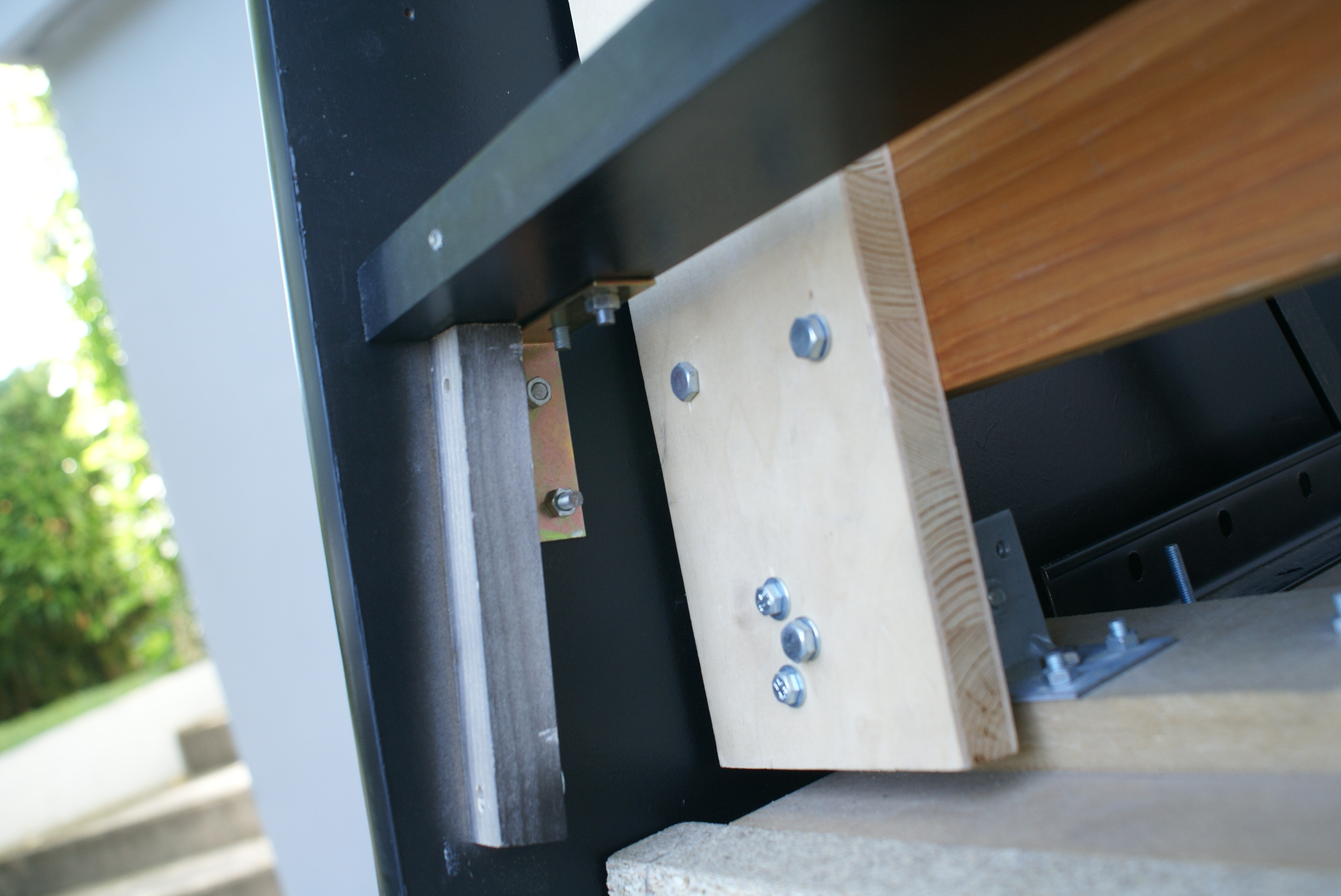

La traverse est fixé avec des équerres, le tout boulonné.

Noté le petit profilé alu, qui permet de bloquer le bezel entre cette traverse et l'écran.

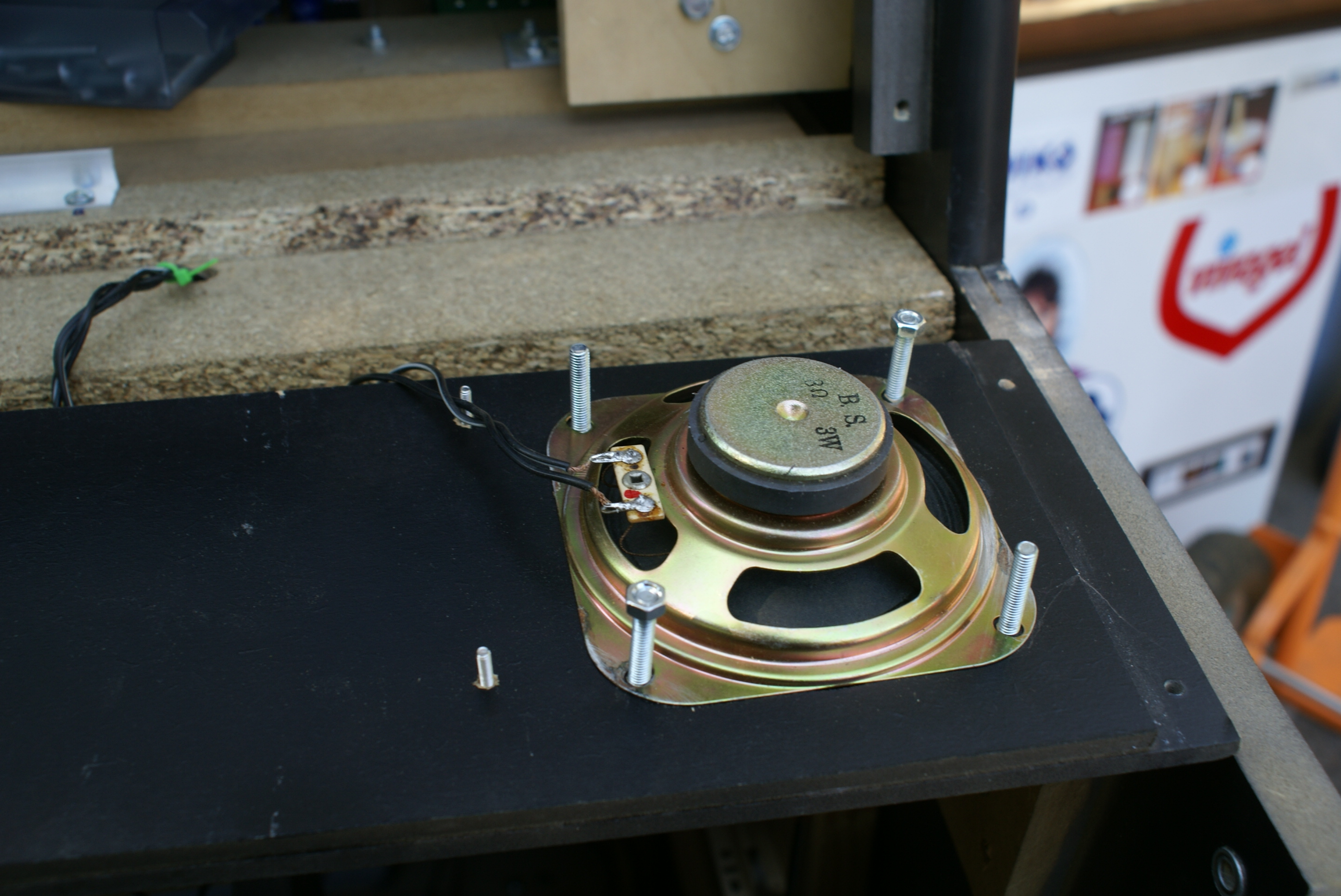

On prépare le panel HP, je revisse les enceintes sur le panneaux

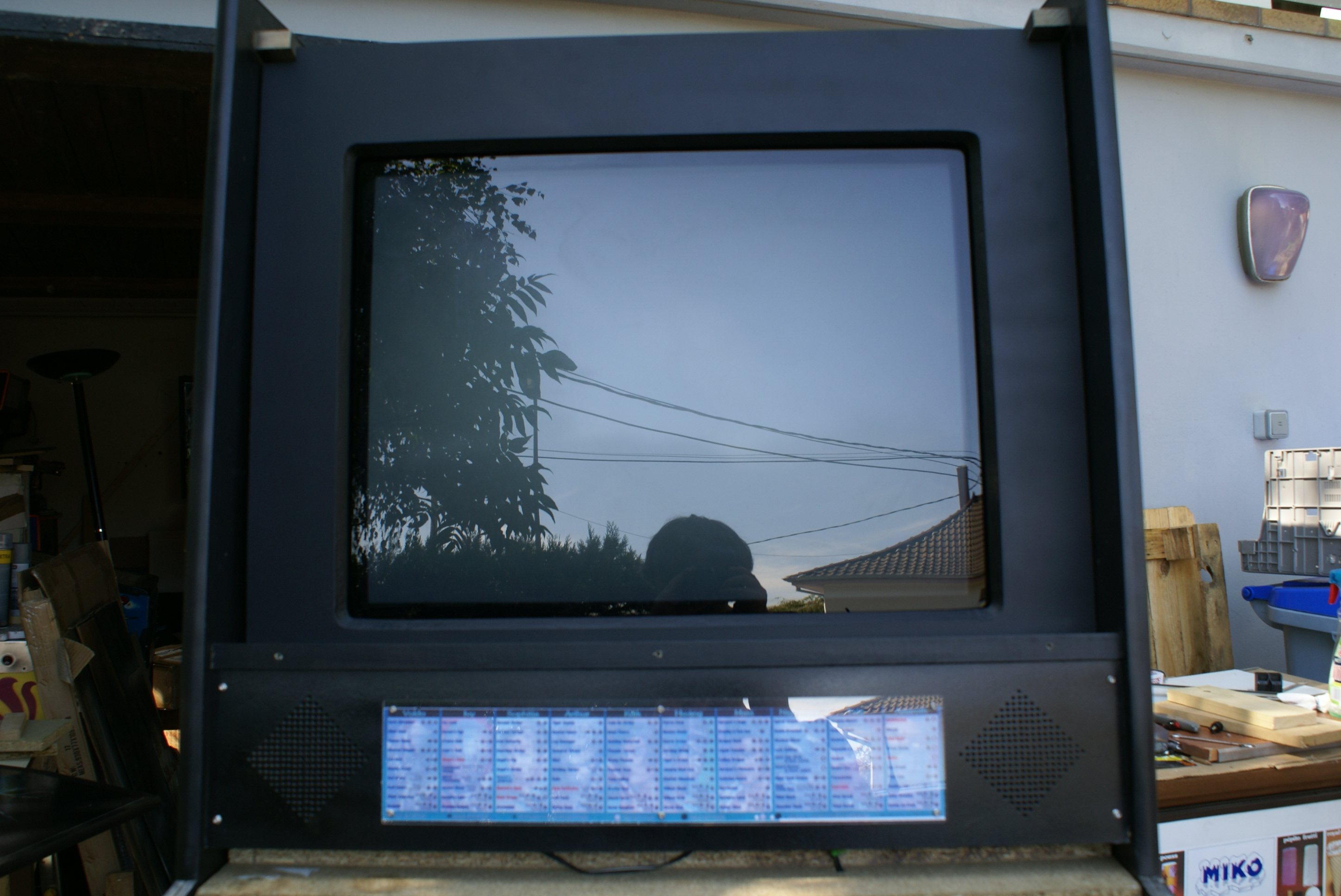

On fixe le panel par 4 vis et glisse le Bezel

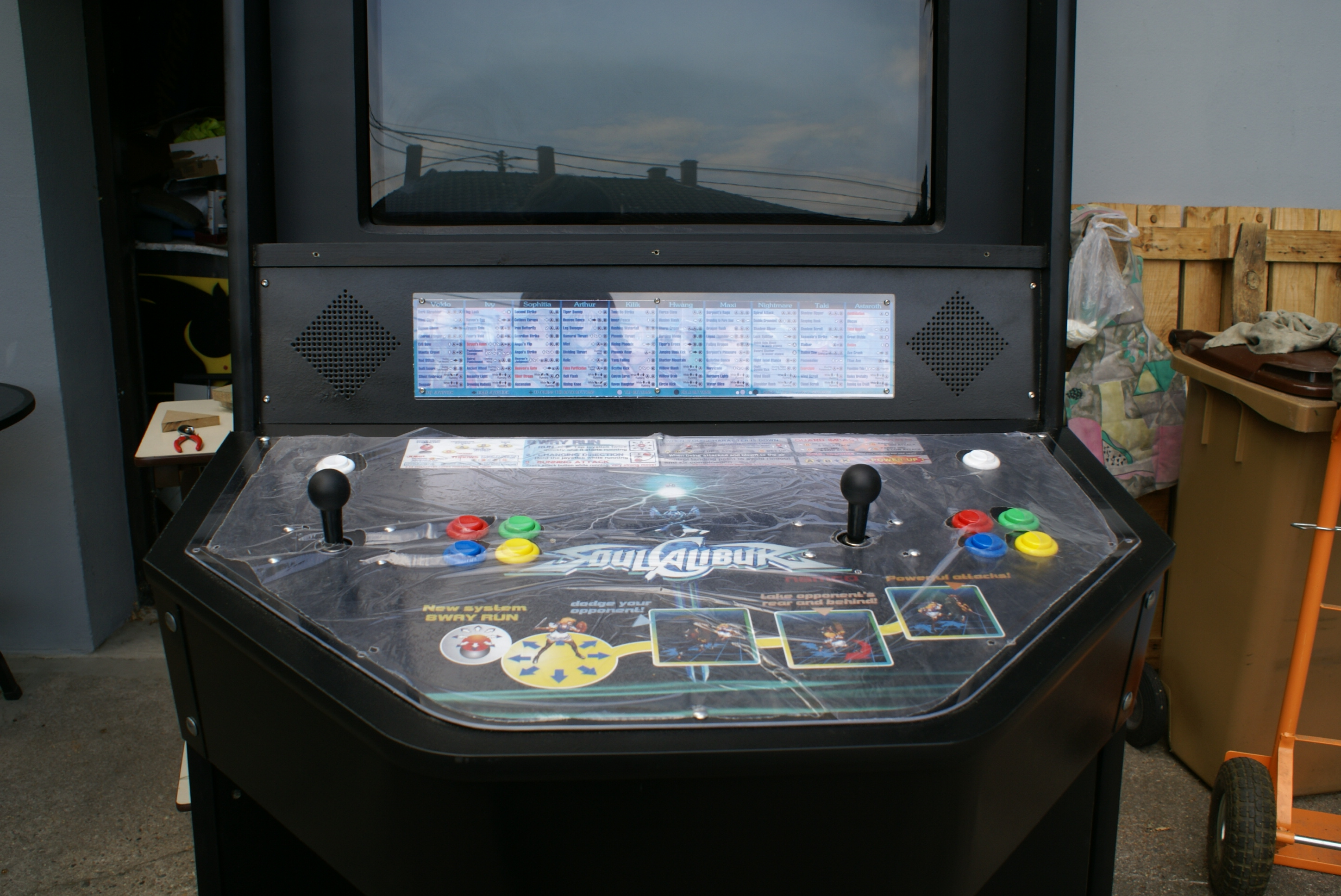

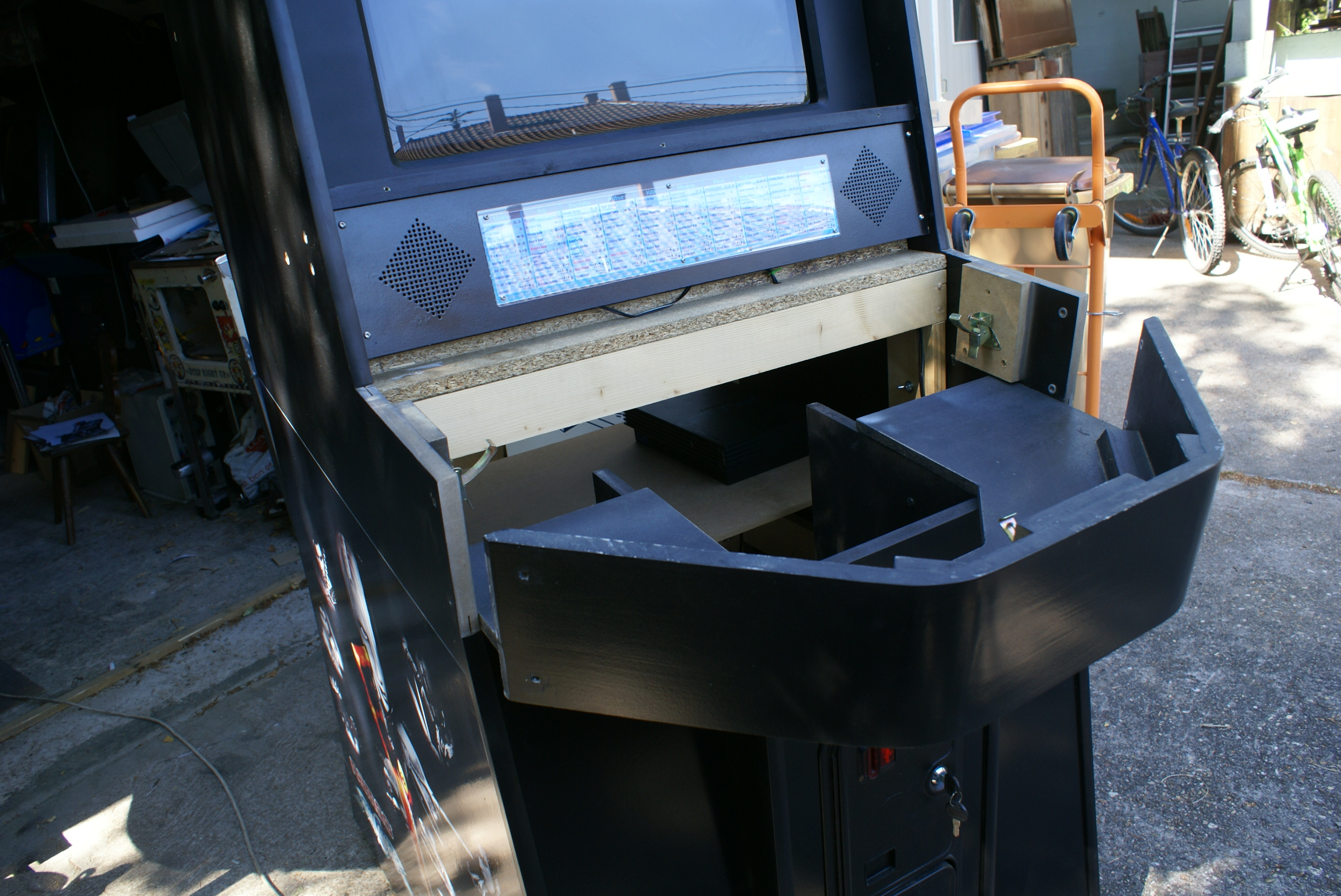

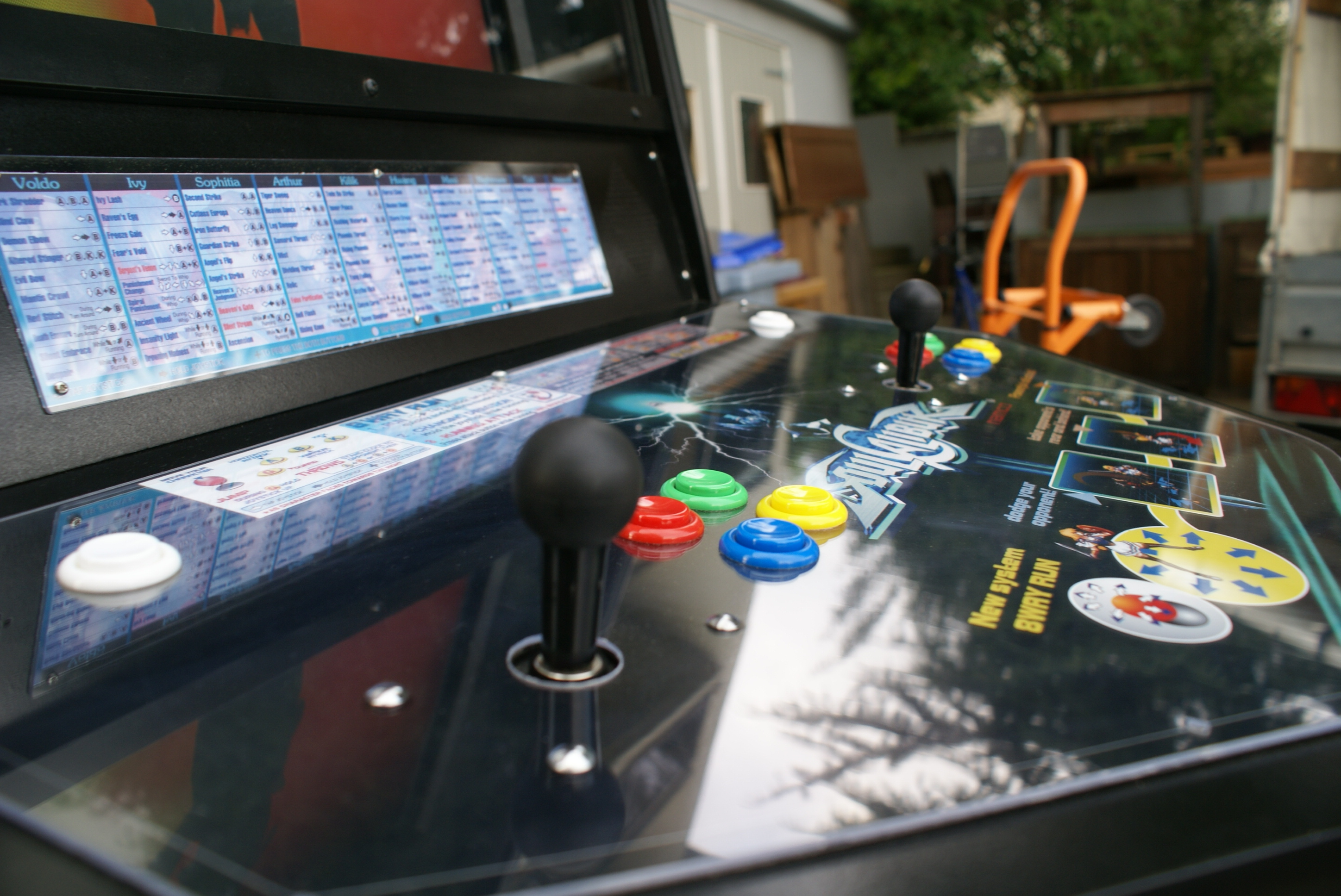

Vient maintenant l'imposant control-panel.
Ce dernier est simplement glisser à l'avant.

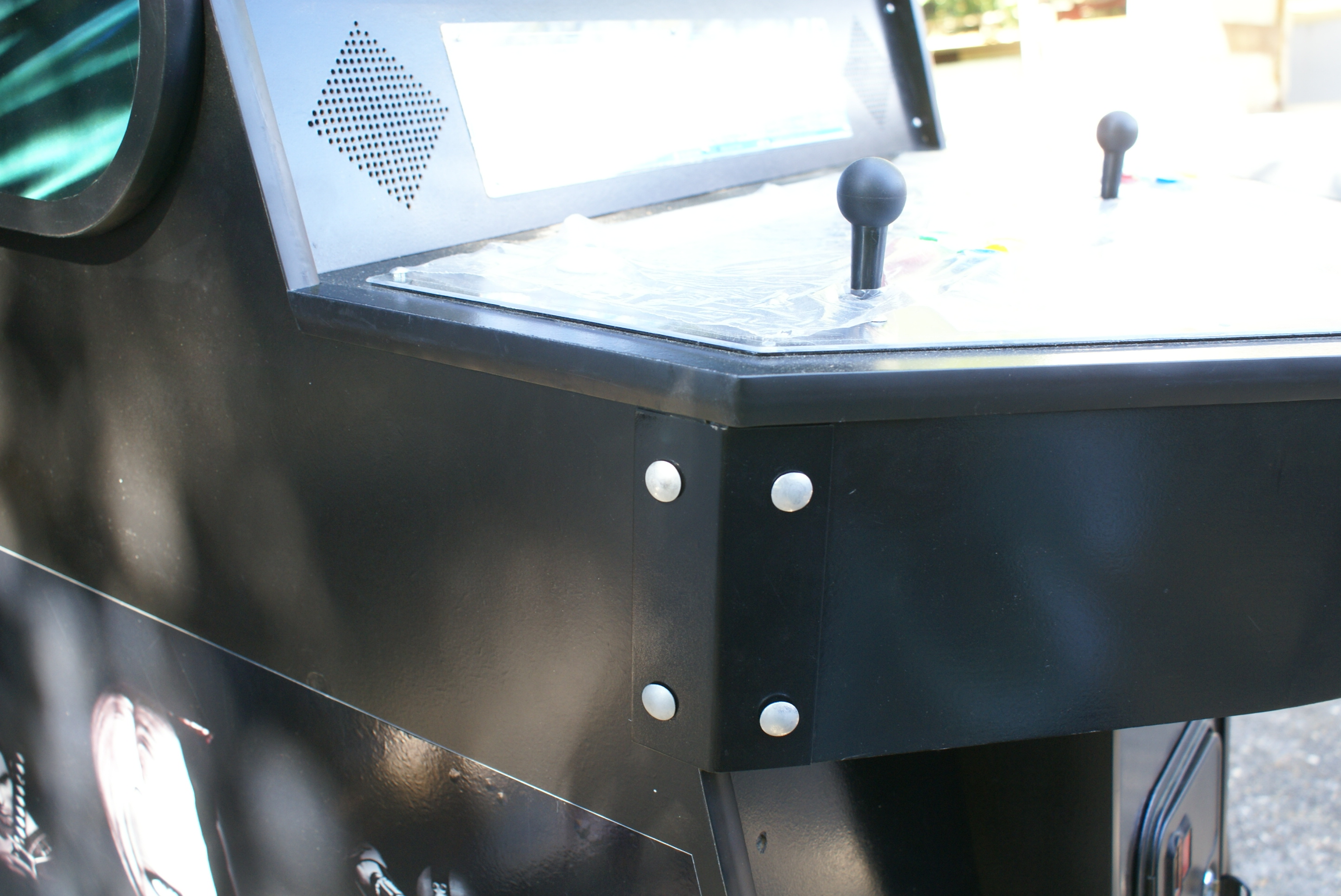

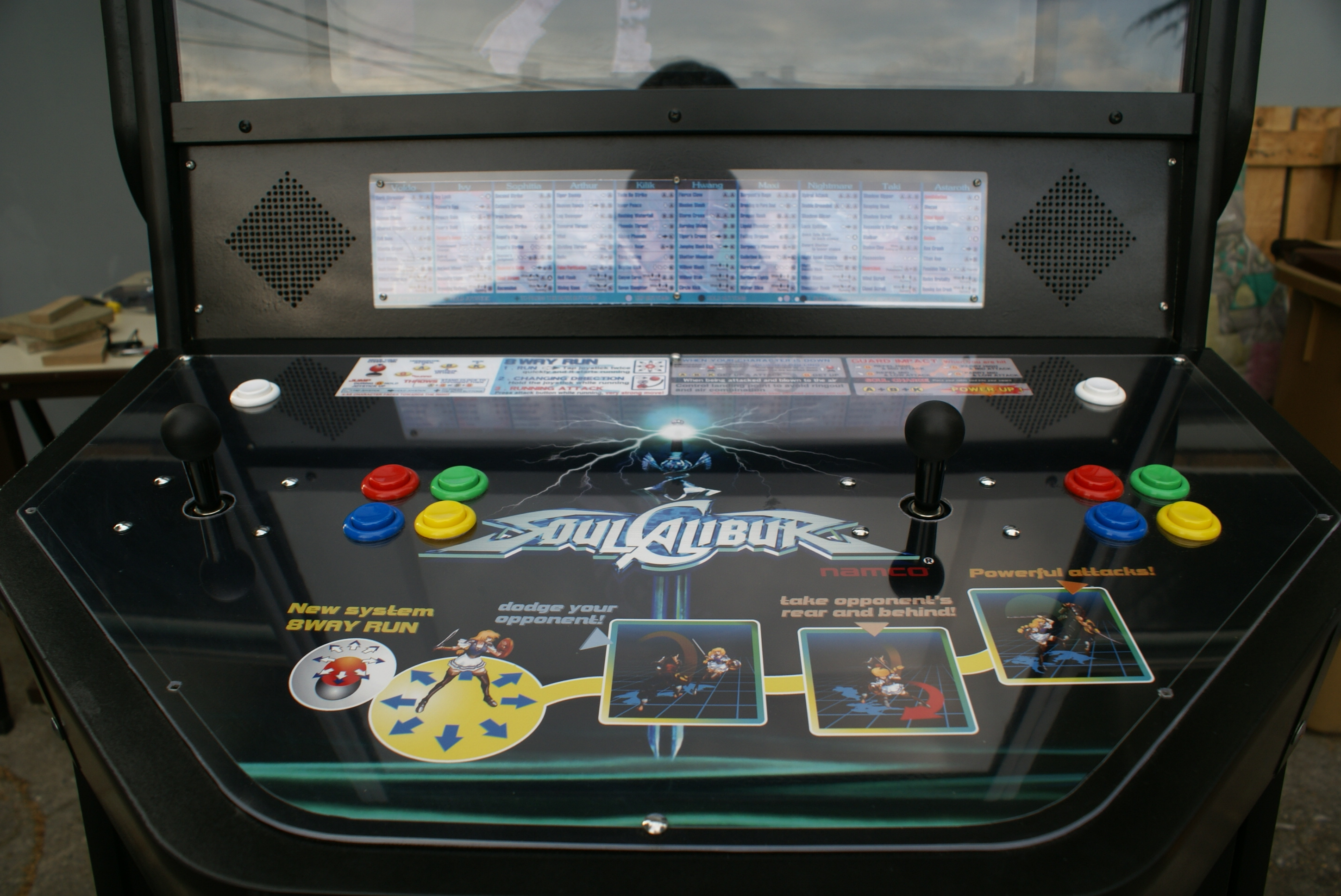

Puis fixé par 4 gros boulons à collet carré, on pose ensuite le CPO

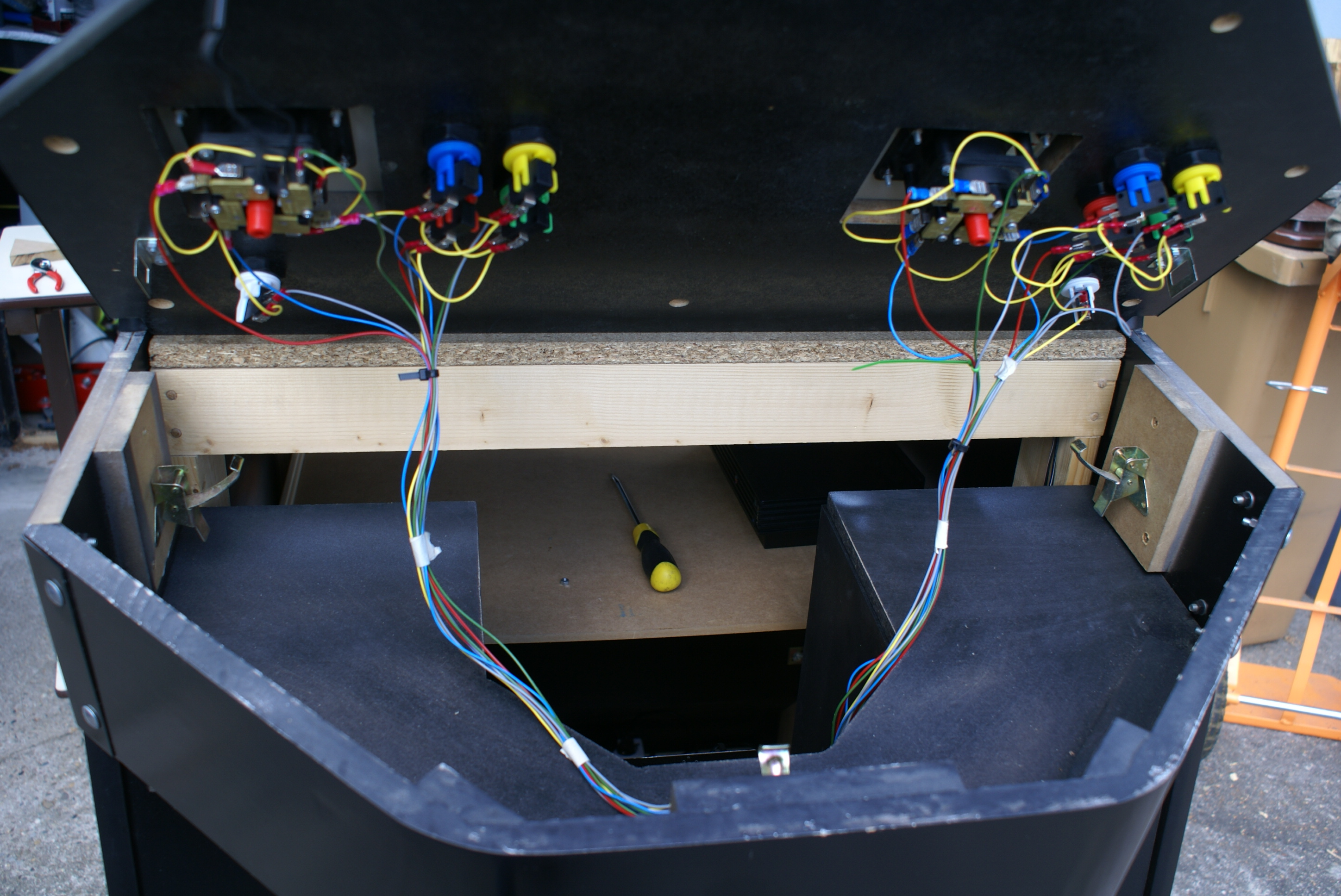

Des clips permettent de fixé le tout, mais j'avoue que ce n'est pas très pratique (j'ai fait comme la borne d'origine). Il faut passer la mains par la porte du monnayeur et avoir le bras long pour fixé les 3 crochets.

C'est pas bô ?!


Mais ce n'est pas encore terminé
On va poser les panneaux arrière, ici le panneaux haut :

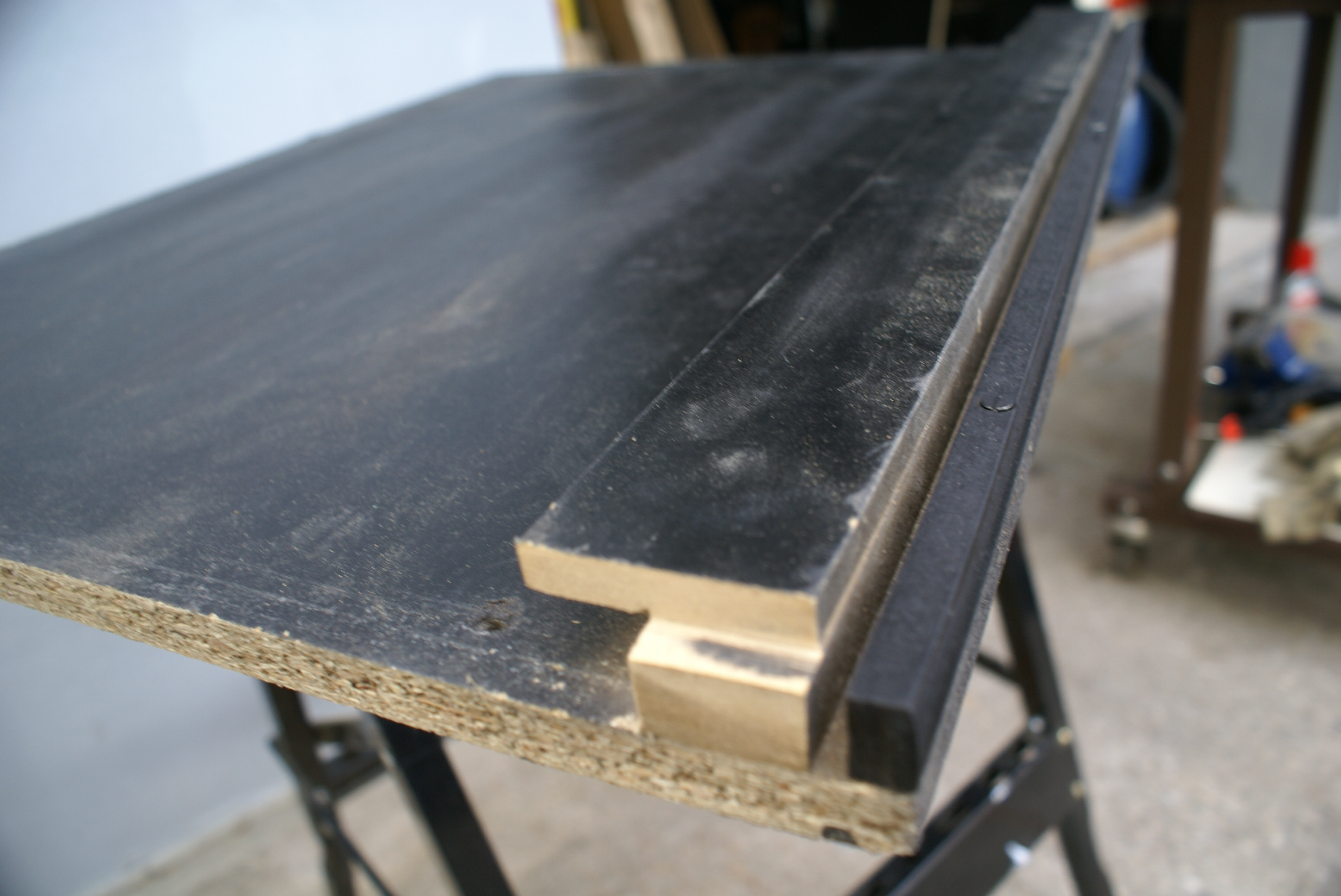

J'ai créer une pièce qui n'existe pas sur l'original, qui me permet de maintenir la vitre.


On installe le panneau haut ainsi que des montants noir où la vitre vient s'appliquer dessus:

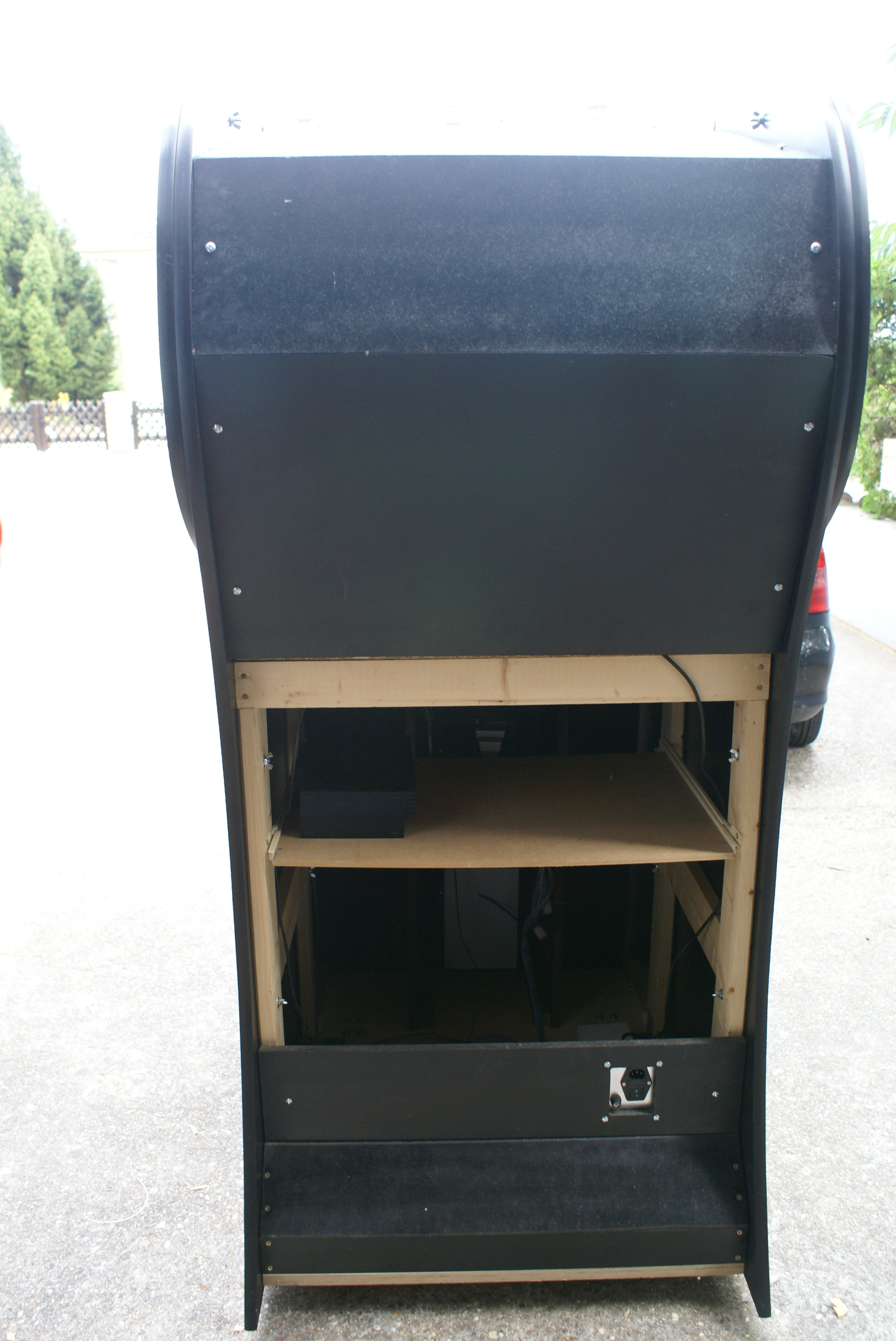

Les panneaux arrière se visent simplement (il manque encore l'aération pour l'écran).

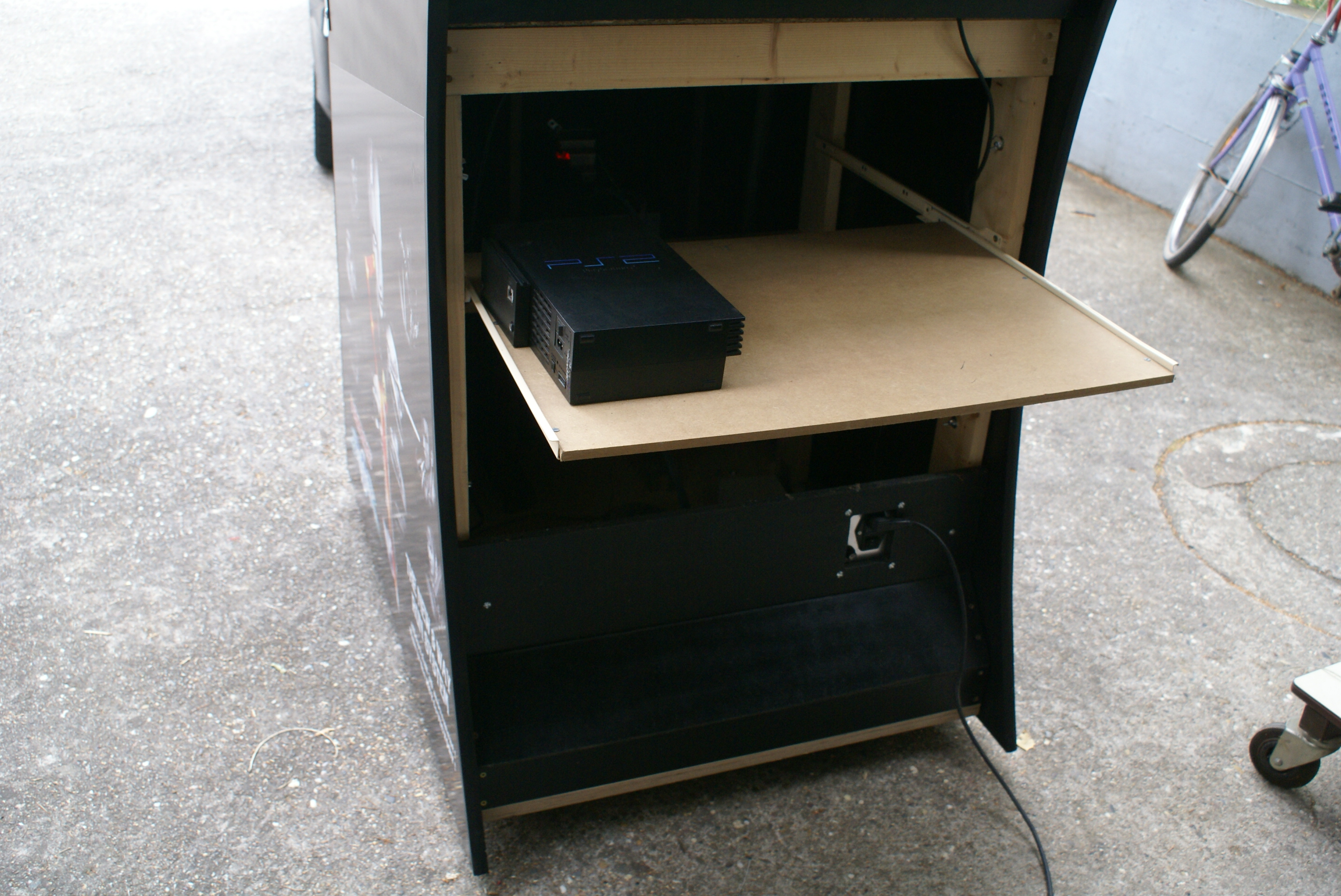

J'ai également prévus une étagère coulissante pour une manipulation plus aisé, mais si la borne est contre le mur, ca ne serviras pas à grand chose.

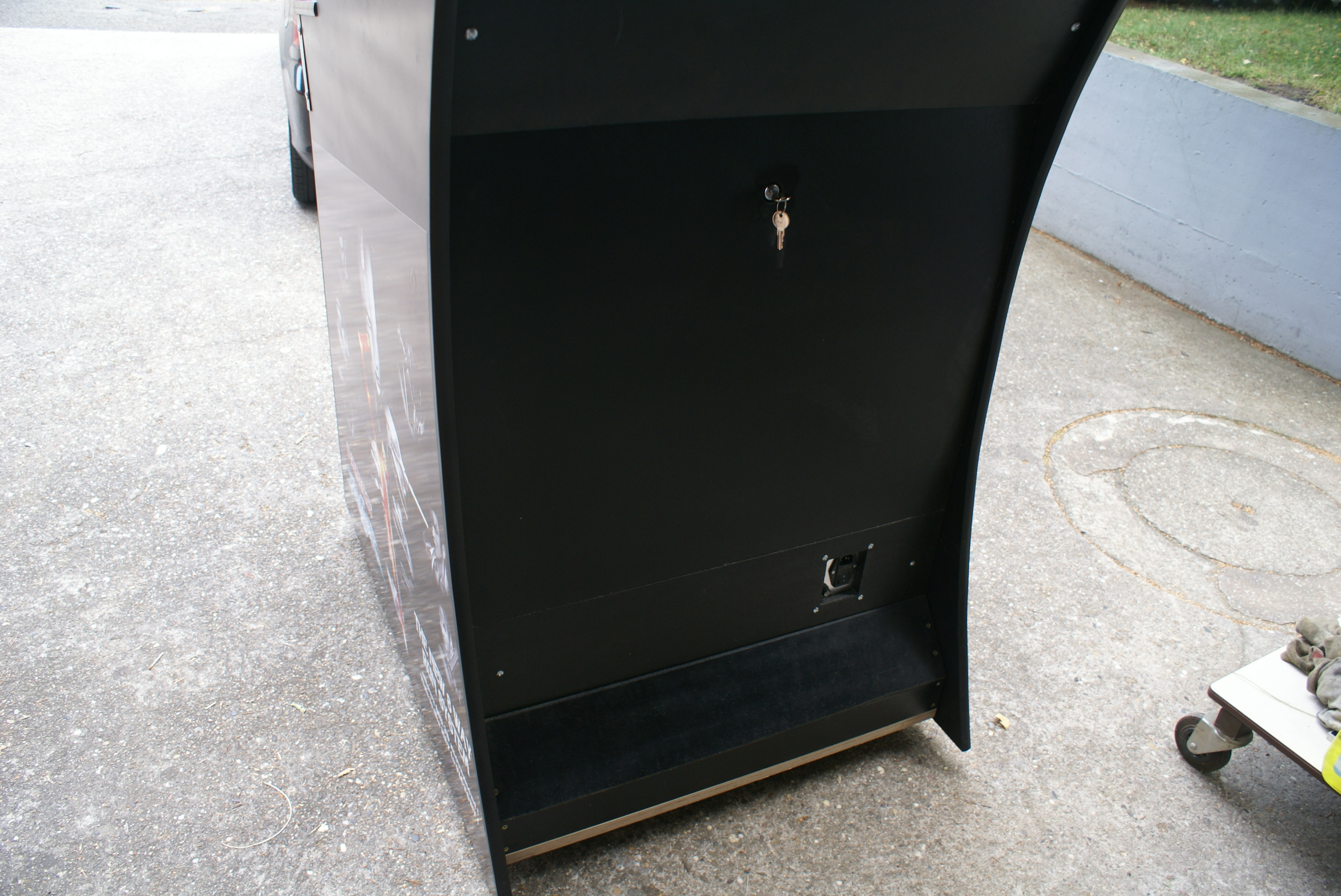

Mise en place du panneaux de service

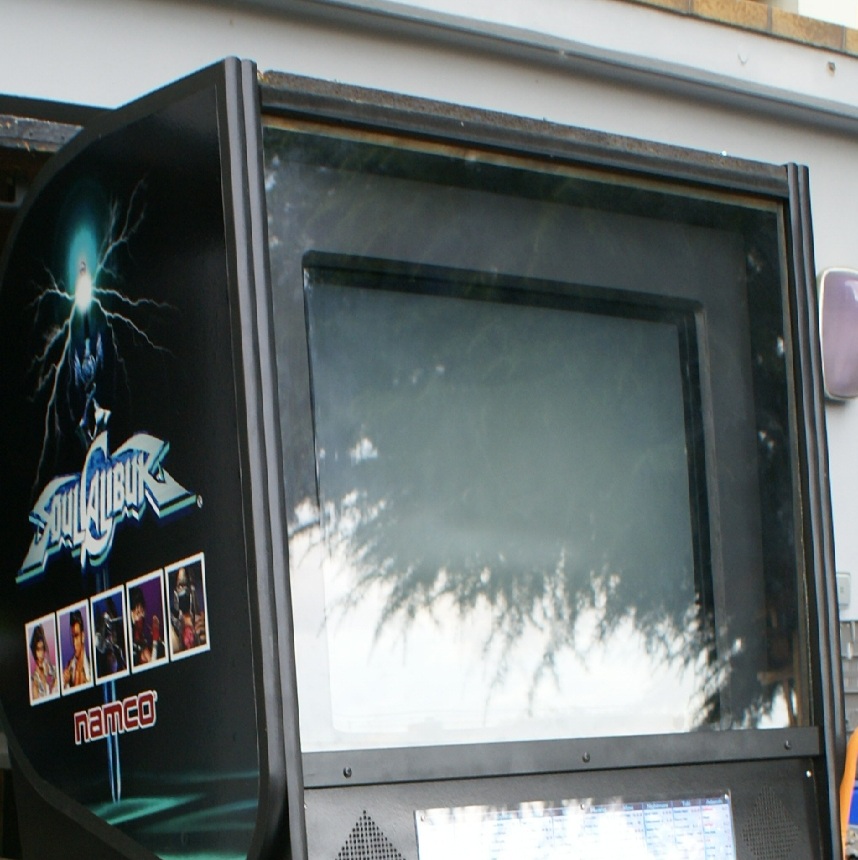

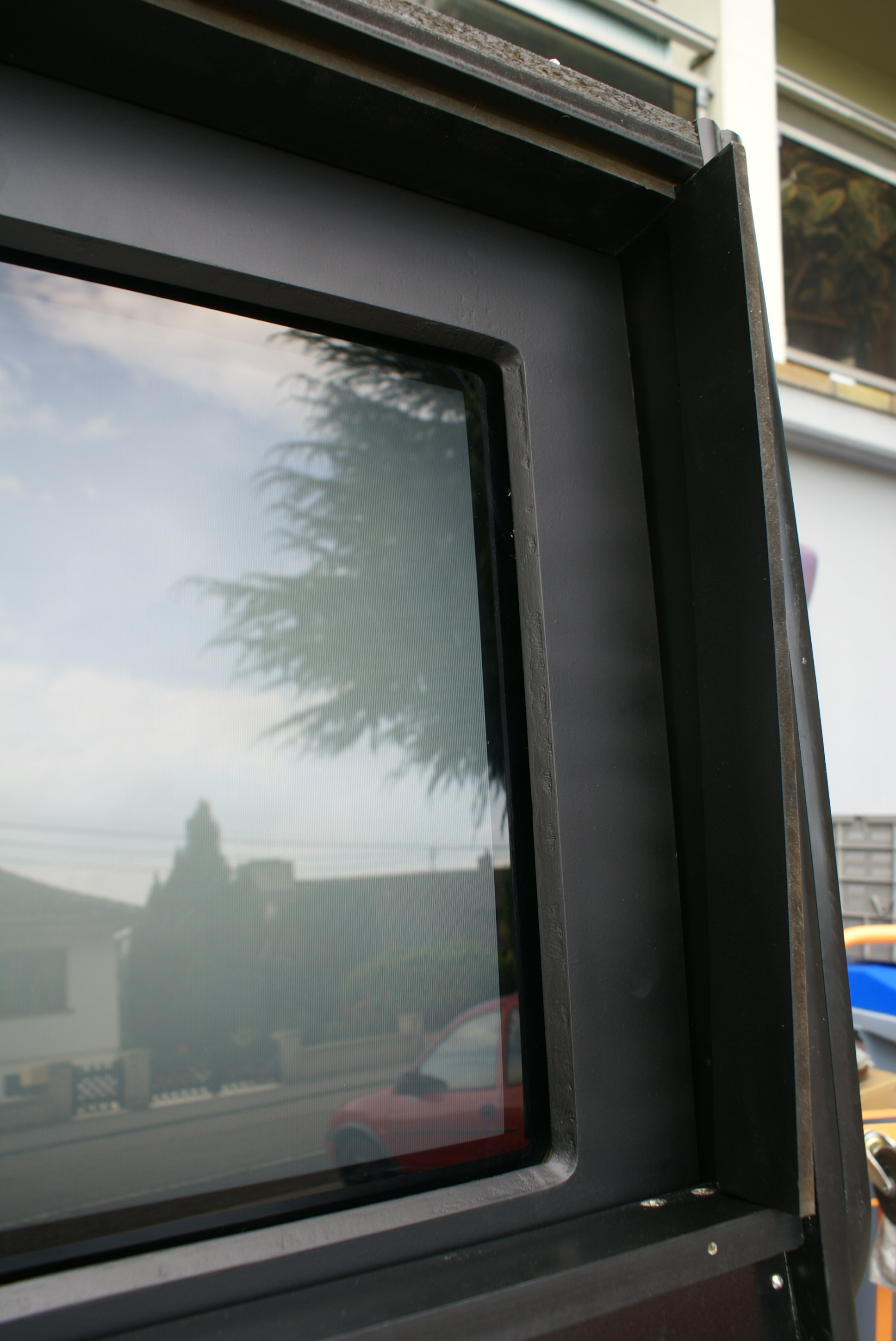

On place encore la vitre.
Elle est glissée par le bas dans la fente du panneau haut

Elle repose sur la traverse est maintenue par une barre métallique noir vissée à l'avant.

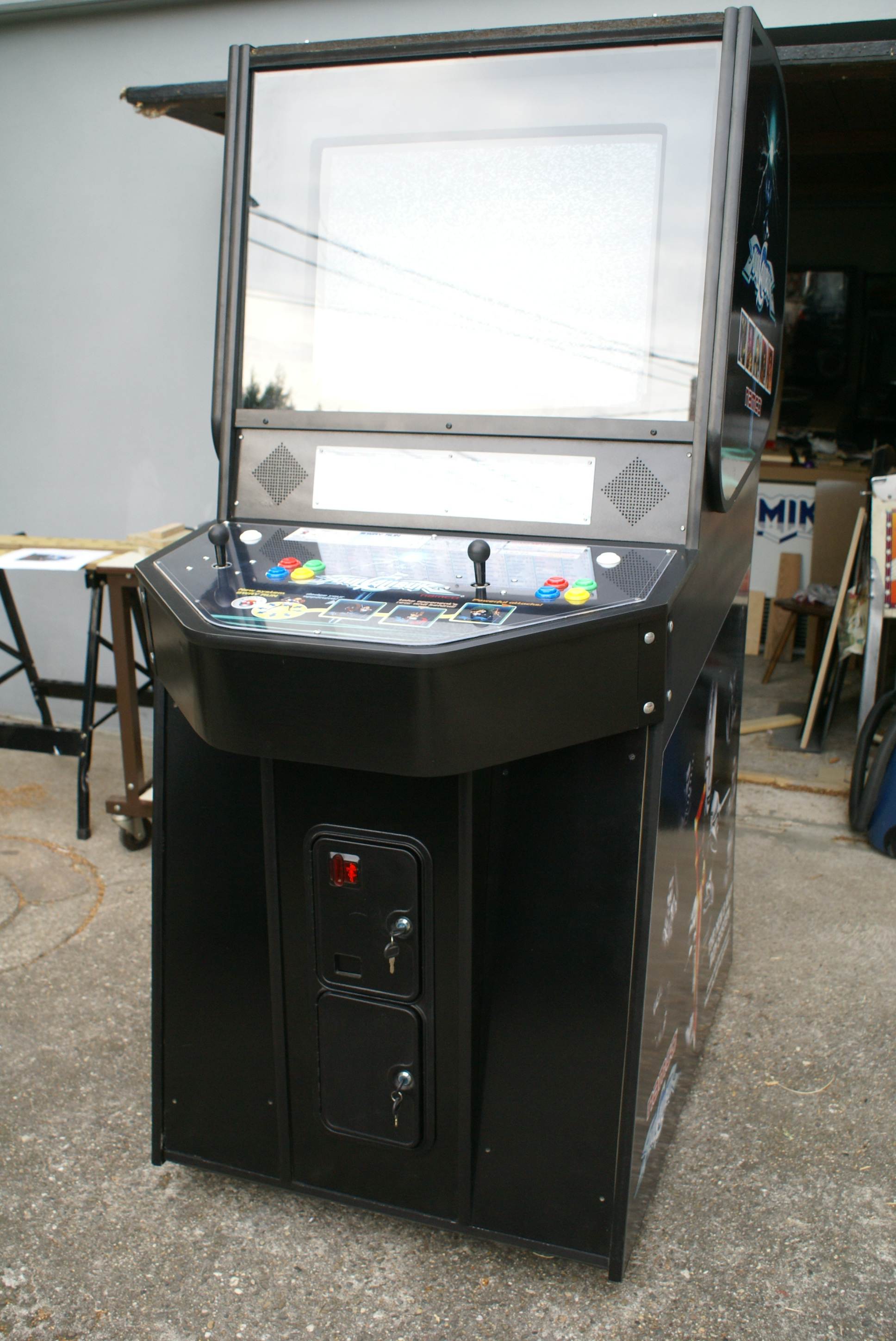

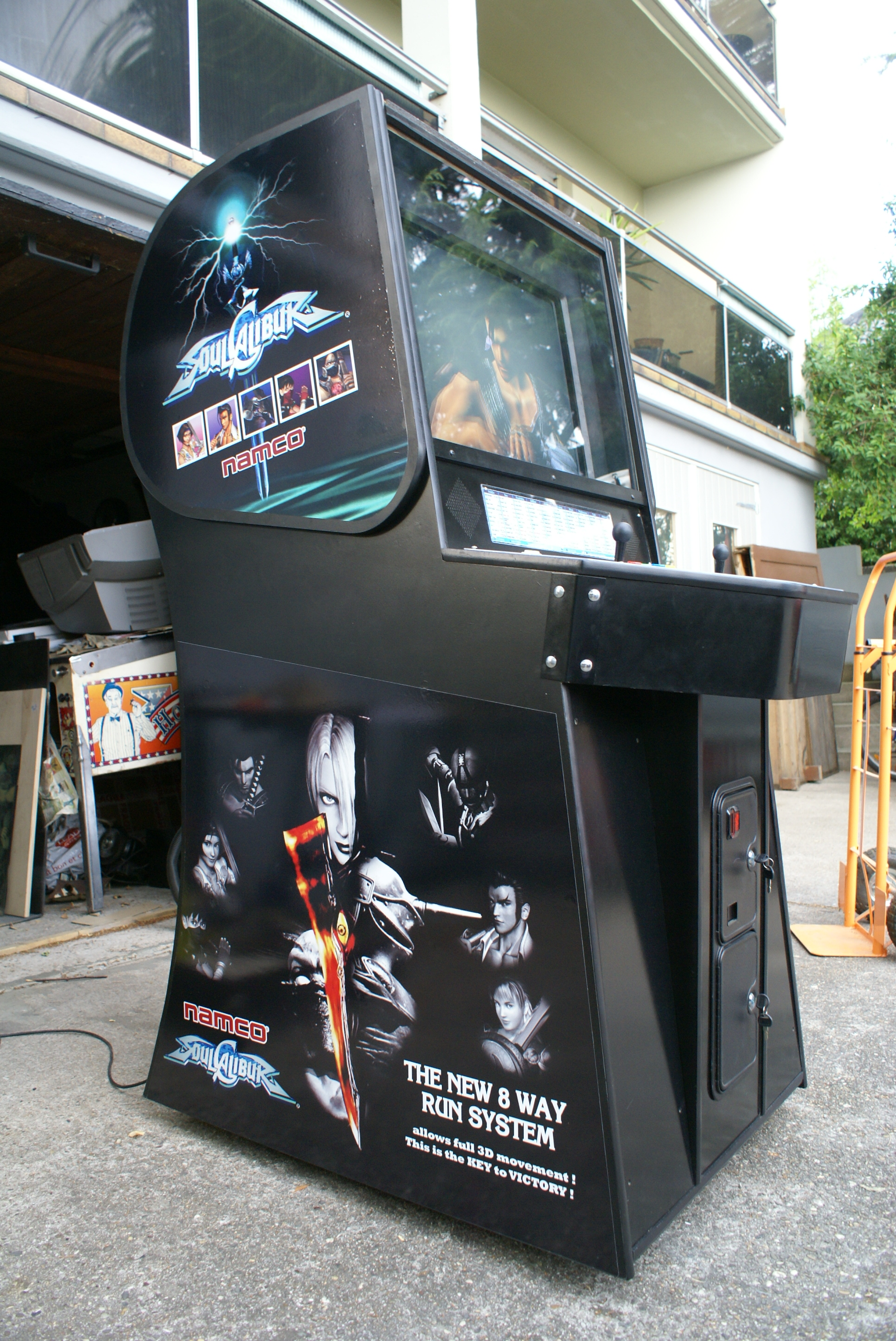

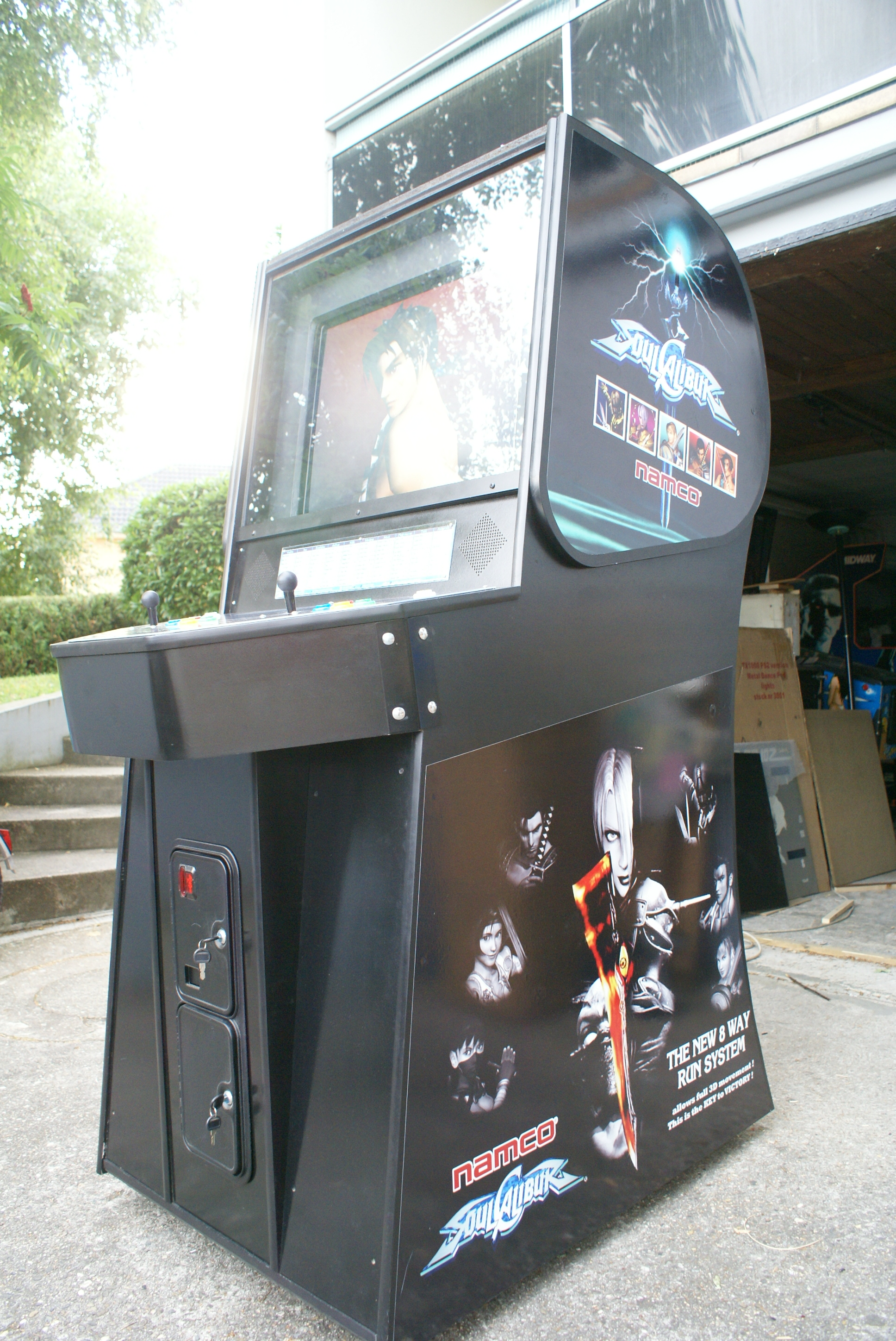

Et voila, une fois monté


On en profite pour l'allumer bien sur et faire profiter le voisinage d'un "Soouuulllcalibur" !






Je ne vous cache pas que je suis plus que satisfait du résultat (surtout pour ma première borne from scratch  )

Mais il manque encore le topper et les stickers à l'avant.
L'aventure n'est pas encore terminée !

[Little_Rabbit]

Salut,

Tu peux être fier de toi : elle est vraiment superbe !!

Et la voir ainsi se monter phase par phase, c'est super ! Tu devrais en toucher un mot à IKEA : pour un peu on pourrait la vendre en paquet plat !!

Plus que le topper !!

A+

[Iro]

Super taff !!! Que c'est beau !!
Tu vas peindre la tête des vis du bezel en noir ?

[farell]

he ben


super  je suis super super épaté
felicitations

[Sir Kayne]

Merci à tous  !

Super taff !!! Que c'est beau !!
Tu vas peindre la tête des vis du bezel en noir ?

De quel vis tu parles ? Celle de la traverse ou repose la vitre ?

[bat968]

Incroyable travail...

[Maruko_San]

Un travail de titan .... quand je vois que je ne sais meme pas par ou commencer pour "mamecabisé" ma borne ... Je dis chapeau

[Jeff]

  que dire de plus apres un gros de taf  et de reflexion encore bravo



+

[gottlieb]

  Elle est vraiment magnifique cette borne
Le résultat final est époustouflant

[kaneda56]

Bravo l'ami, c'est du grand art et un bel exemple de courage et de souci du détail.

[D_D]

Travail magnifique

Maintenant j'ai hâte de voir comment tu vas fabriquer le topper!

[Wil2000]

Splendide! Depuis la Galaxy Force de DCE, on n'avait pas eu autant de suspense sur un WIP aussi long!

[Iro]

De quel vis tu parles ? Celle de la traverse ou repose la vitre ?

Celles sur le coté du panel. celles à collet carré.

[maldoror68]

Splendide! Depuis la Galaxy Force de DCE, on n'avait pas eu autant de suspense sur un WIP aussi long!

c'est clair.

maintenant il va nous falloir un nouveau wip épique

en tout cas la maniaquerie ça paye.
tu devrais envoyer le wip à namco

[Sir Kayne]

Alors, un grand merci à tous pour votre soutient et vos compliments !!!


La difficulté de cette borne à été sans nul le fait qu'elle soit démontable. Dans le principe c'est assez simple, mais à réalisé avec un outillage "simple" est plus compliqué que je ne le pensais.

@Iro: oui effectivement, je devrais les peindre en noir. A vrai dire je vais essayé d'acheter ces vis deja teinté dans la masse. J'ai peu que la peinture ne tienne pas ?!

Le topper est en cour d'analyse, je vais voir à la possibilité d'en récupérer sinon je me lance dans le moulage de celui-ci.
Une chose est clair, je vais devoir reproduire le marquee, je ne connais qu'une seul personne qui possède l'original et il faudra qu'il me le scan

tu devrais envoyer le wip à namco

Il auront un petit retour, par curiosité d'une éventuelle réponse

[Iro]

oui effectivement, je devrais les peindre en noir. A vrai dire je vais essayé d'acheter ces vis deja teinté dans la masse. J'ai peu que la peinture ne tienne pas ?!

Je pense que la peinture pourrait tenir. Mais si tu est motivé pour les prendre déjà en noir, c'est la meilleur solution
