[WIP] Initial D revival

[Solkan]

Petite mise à jour promise
Pour faire Pro
Vous pouvez allez plus loin et alimenter directement votre Adaptateur CF grâce au connecteur JST NH 6 qui se trouve sur la board.

Le matos nécessaire :

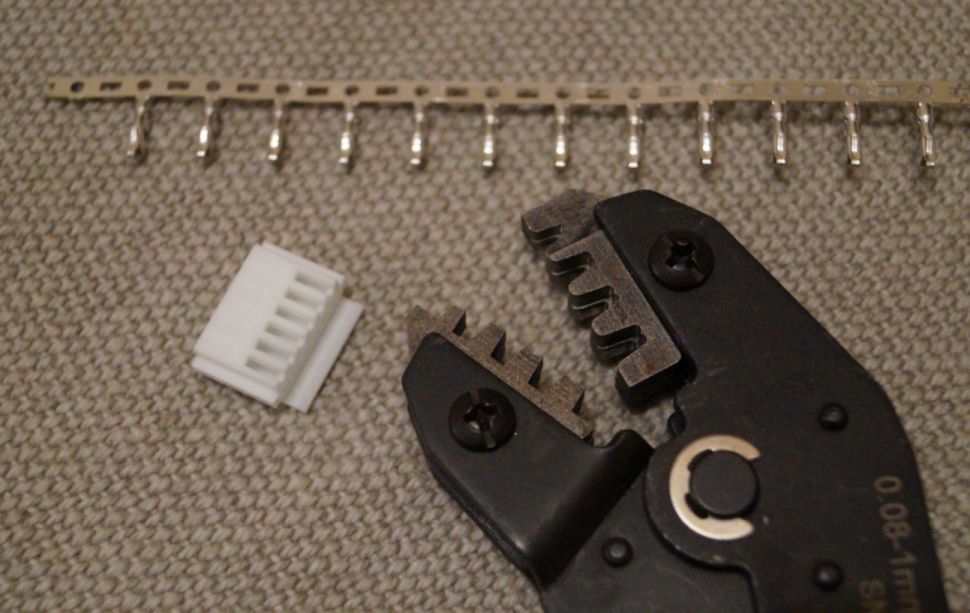

- 1 connecteur JST NH 6 pins 2,5 mm (JST H6P-SHF-AA/)
- 2 cosses à sertir JST NH (JST SHF-001T-0.8BS)
- une pince à sertir genre sn2549 (facultatif mais conseillé)
- un câble et son connecteur Molex pour floppy (récupéré ou neuf)


L'opération est simple :

1. enlever les deux câbles non nécessaires sur la molex (le jaune et le noir qui y est accolé)

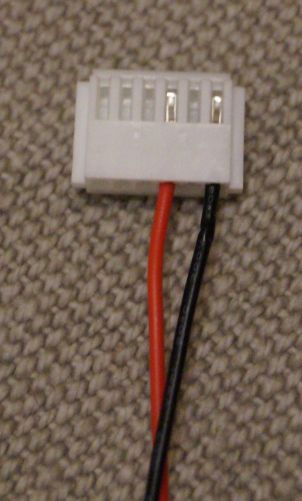

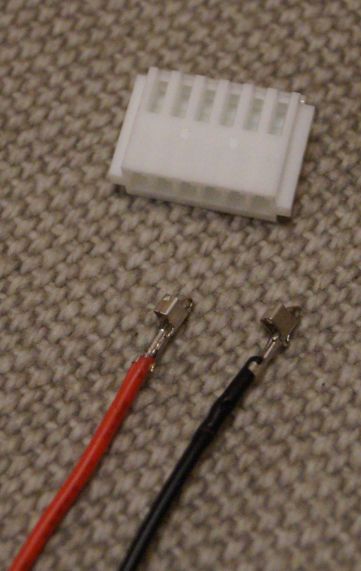

2. Sertir les cosses sur les fils noir et rouge restant (à l'opposé du connecteur Molex évidemment) et les enficher dans le connecteur JST en position 1 (ou 2) et 3 (ou 4).
Attention que les pins 5 et 6 délivrent du 12V. C'est le seul moment où il faut être attentif pour ne pas griller votre lecteur CF.

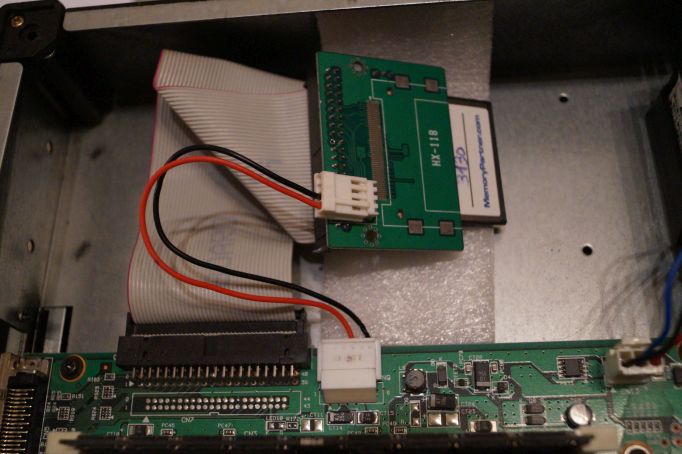

3. Le câble est prêt, il suffit de le connecter entre votre lecteur CF (connecteur Molex) et la carte Chihiro en CN 9 (connecteur JST)

[Aganyte]

C'est propre et ça fait pro

[Solkan]

Venant de toi, ca me flatte

Il manque encore un petit print en PLA pour tenir tout ca au propre.

[EK-TOMB]

bonjour, oui c'est propre  et au lieu du print tu peut la fixer avec deux pied de pcb sur les trou derrière
