[FINI] Il part à la poubelle

[stickcross]

Suite à la vente de ma borne j'ai voulu tester la dreamcast que je vendai avec.

Heureuse que je l'ai fait avant car j'aurai été un peut embêté de faire venir un acheteur de loing pour lui casser la platine sous ces yeux.

Bilan j'ai un écran divisé en 2 et le seul potard qui n'a plus d'effet est le potard H.POS, d'ailleur le potard que j'était en train de tripoter quand c'est arrivé.



Quelque seconde avant j'ai entendu un bruit de quelque chose qui touché dans le ventilo de la dream. En la démontant j'ai trouver un fil désoudé (GND) qui normalement va au swicth RGB/VGA (elle est moddé VGA).

Je pense que le fil c'est pris dans le ventilo, c'est desoudé et est venu me switcher la console en RGB 15Khz.

Je ne sais pas si c'est vraimant ça qui a causé la panne mais comme l'écran est only 31Khz je ne vois que cette explication car je n'ai jamais eu de problème d'affichage avant avec cette console,ni avec l'écran.

Si vous avez des pistes pour une réparation, je suis motivé et disponible pour la réparer, je sais me servir d'un fer à soudé, j'ai des bases en électronique et comprend les termes technique.

La platine est une Nanao MS2934 et biensur je ne trouve aucun schéma pour cette platine

[gc339]

La platine est une Nanao MS2934 et biensur je ne trouve aucun schéma pour cette platine

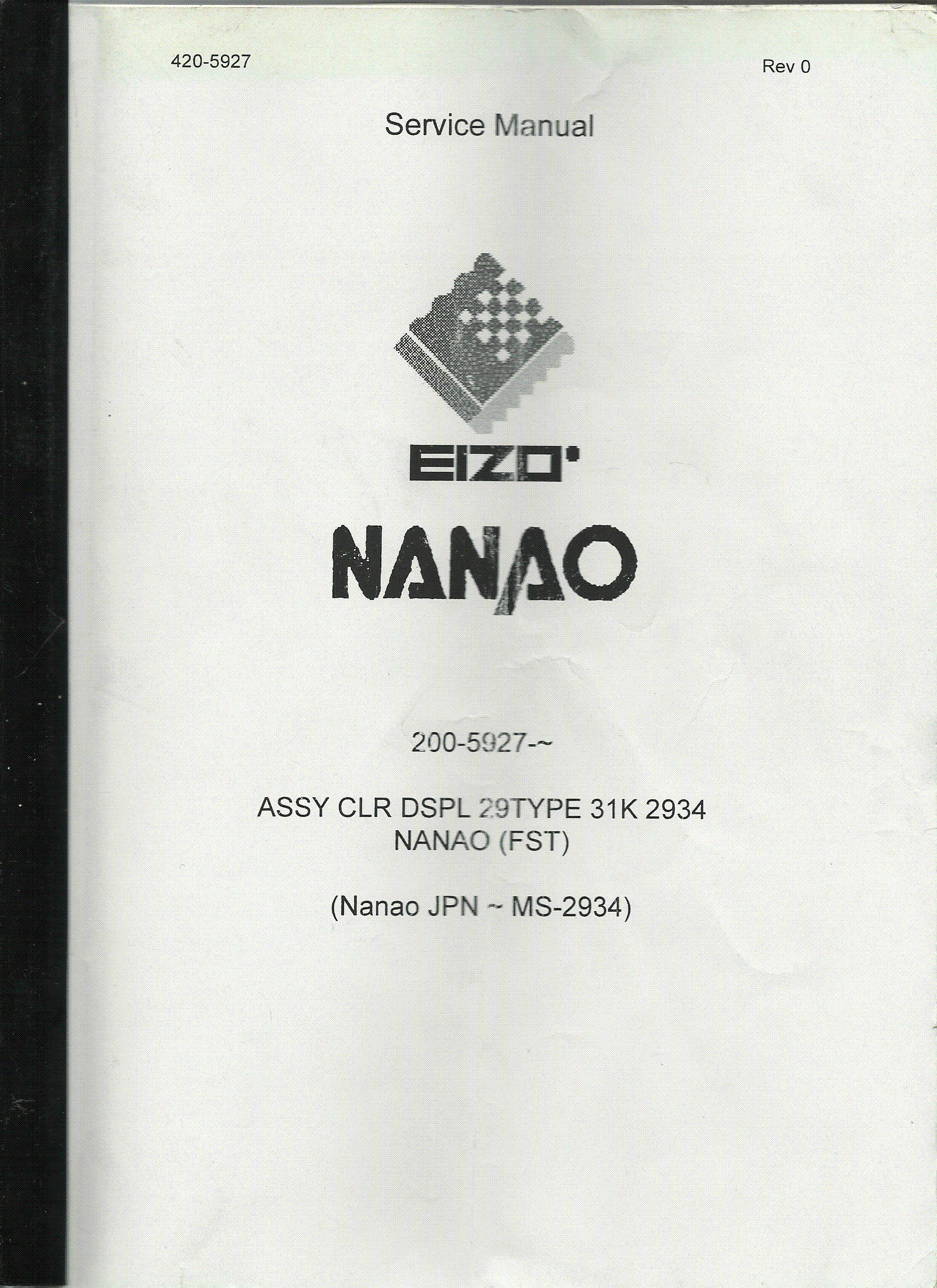

J'ai une notice papier Sega "Service Manual Nanao MS-2934". Il y a bien un chapitre 3 "troubleshooting" avec un organigramme indiquant les références des composants à vérifier ou à remplacer mais aucun schéma électronique du châssis est joint à l'intérieur.

[stickcross]

Merci de ta réponse

Oui je l'ai ce manuel mais c'est vrai qu'avec le peut d'info qu'il y a dedans ça aide pas trop.

Aprés j'ai contacté Arcade.AM, il m'avais parlé d'un réparateur en angleterre super sèrieux et pas cher.

Il y en aurai au alentour de 50 euros

[Aganyte]

Un truc tout bête comme ça, c'est pas ton potard qui a lâché tout simplement.

Bilan j'ai un écran divisé en 2 et le seul potard qui n'a plus d'effet est le potard H.POS, d'ailleur le potard que j'était en train de tripoter quand c'est arrivé.

Quelque seconde avant j'ai entendu un bruit de quelque chose qui touché dans le ventilo de la dream.

Non parce que, à te lire...

[speedsterharry]

Un truc tout bête comme ça, c'est pas ton potard qui a lâché tout simplement.

J'avais pensé à la même chose. Si c'est le cas, ca fera une réparation se comptant en centimes (cool)

[stickcross]

Ben je me le demande, mais je trouve ça trop facile.

Le problème c'est que je suis en congé et j'ai pas de fer à souder sous la main, il est au boulot.

Tu as une idée de la valeur du Pot? Elle est où la valeur sur ces bidules? Je sens que tu va me dire derriere.

Je peut allé en chercher un et le ressoudé lundi pour voir.

[Aganyte]

1°) Dés-soude le potard H.POS, puis mesure la résistance entre les broches extérieurs. ça te donnera la valeur du dit potentiomètre.

2°) Mesure la résistance entre la broche du milieu et une des broches extérieur. En faisant varier le potentiomètre, tu doit obtenir 0 ohms d'un coté et la valeur max du potentiomètre de l'autre (si tout va bien c'est la même valeur que celle mesurée en 1)

Essaye ça et dit nous quoi.

[stickcross]

Merci à tous,

Je le ferai lundi matin au boulot, j'ai fouillé dans mes cartons je trouve pas mon metrix aussi  ça fait pas longtemps que j'ai déménagé.

[tokagehideto]

j'pense aussi que c'est le potar qu'a du griller vu que ton image a pas morflée hormis ce décalage (et qu'en plus le potar ne répond plus). pour t'en assurer tu peut toujours faire un test rapide avec une résistance et des pinces croco (si je dis pas de conneries).

[High_Cobra]

Si tu veux tester avec un autre écran, j'en ai un de déposé qui doit trainer

[stickcross]

Envoie ton Number par MP stp HC

Je l'ai plus ou tu as changer je crois

[stickcross]

J'ai testé le potard.

Valeur du potard=10Kilo et quand je test au milieu 47M donc potard mort  enfin un peut de chance parceque je commencé à les accumuler.

Je vais le commander. J'espère et je pense qu'il n'y a que ça.

[Aganyte]



[stickcross]

Et ça continue encore et encore. C'est que le début...

Je viens de changer et tester le Pot.

Je me retrouve maintenant avec plus d'image et un crépitement au niveau de la tétine de la THT  . Et là c'est le drame...

[stickcross]

Pour l'écran il part poubelle et va ce faire remplacer par un neuf.

[kaneda56]

hop hop hop!!!! ne jete pas le tube!!!!!
