SuperM@n Virtua Racing Twin SEGA

Démarré par HerosSuperMan, Jeudi 03 Juin 2010, 17:14:27 PM

Eko

Hummmmmmm THT Gold turbo 16 soupapes  :D :D :D
Posé par El Maestro, là je dis photos  8) 8) beaucoup des photos tout plein partout !!!!!!!!!!!

The WIP is going On  :-)= :-)= :-)= :-)=
Le RT, le WIP, des drogues dures ça nan ?

-RT Jeutel Mint !          -RT Twin STC          -WIP Twin STC         -RT Mini Jeutel
-WIP Noami White       -WIP Noami Black    -WIP Gameroom      -WIP Mini Jeutel

gc339

Bonjour.

Le bloc THT s'étant reposé tout le WE précédant sur ma table , je n'ai entrepris de l'installer à la place de l'ancien que Lundi dernier.

Après avoir dessoudé l'ancien bloc et avant de souder le nouveau, j'ai pris la précaution de mesurer les condensateurs C718 et C733 au cas où ils seraient HS ou hors tolérance.
Verdict :

  • C718 : schéma = 8,6 nF, marquage = 8,6nF, mesure = 8,56 nF
  • C733 : schéma = 3 nF, marquage = 3,6 nF, mesure 3,51 nF
C718 est OK. Le marquage sur C733 diffère de + 20% de la valeur annotée sur le schéma, mais comme la mesure réalisée correspond à son marquage, il est bon pour le service.

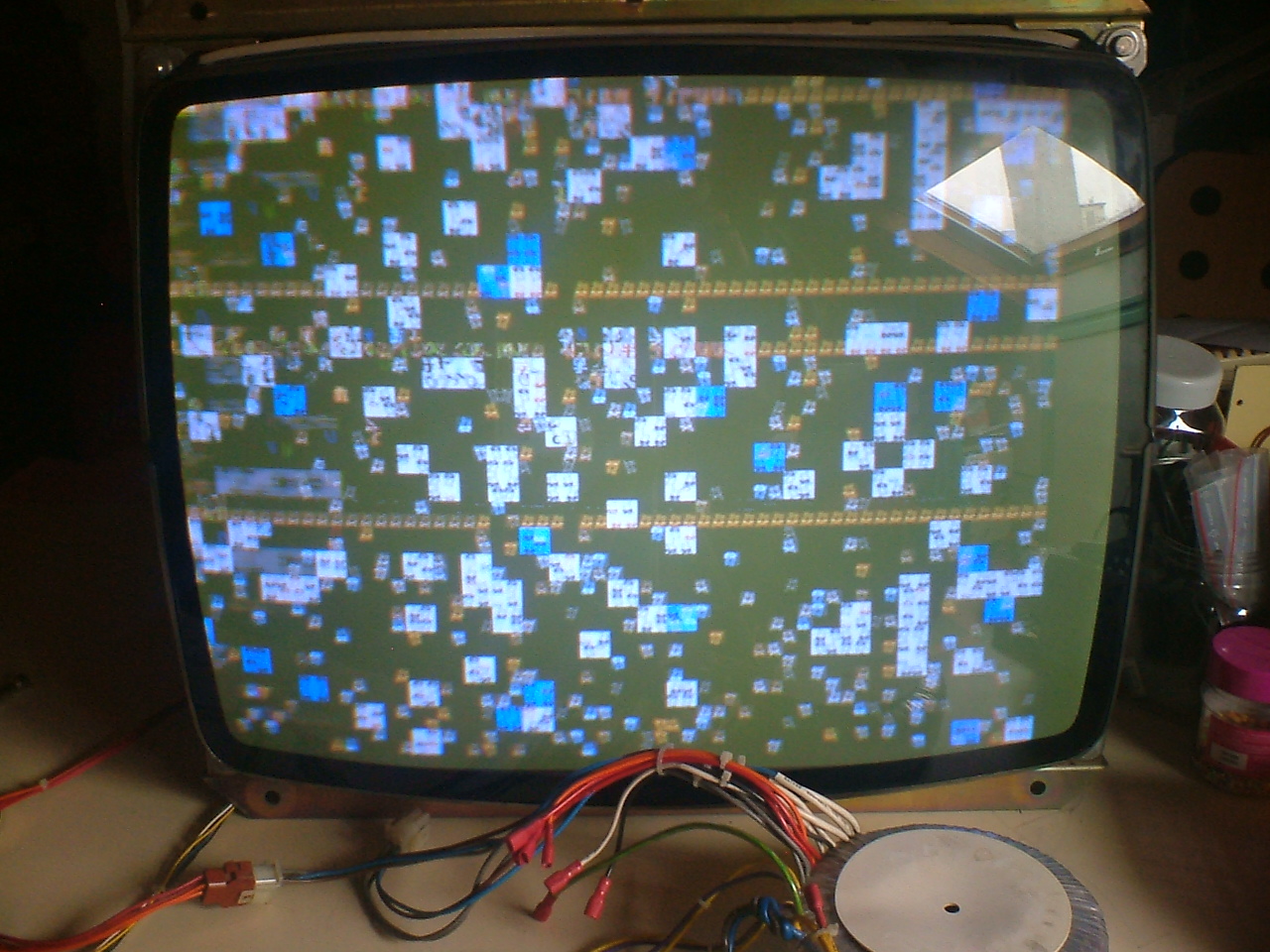

Mise sous tension....crépitement...lumière orangée au cul du tube...augmentation progressive du réglage "screen" sur la THT... une image d'un gris/vert uniforme apparaît avec une bande noire en haut et en bas d'écran.

Bon présage...raccordement du générateur de bouillie de pixels...une image chaotique apparaît, en fait ce sont 4 images différentes qui défilent en boucle pendant quelques secondes...retouche des réglages...rien à faire l'image ne se synchronise pas verticalement, au mieux elle défile très très lentement.

Mon cordon de liaison était câblé pour véhiculer la synchronisations horizontale et la verticale séparément, donc si le moniteur ne reconnaît pas la synchronisation verticale, autant utiliser la synchronisation composite.
Modification du cordon...bingo...l'image ne défile plus.


En faisant abstraction du reflet du Velux dans le coin en haut à droite de l'écran, les rouges sont plutôt couleur brique, les réglages ont encore besoin d'être retouchés, ne serait ce que le cadrage horizontal.

Bon, Manu, prévoit le chauffage dans ton garage, mon rhume et mon mal de gorge ne s'en porteront que mieux. Je te contacte par MP pour la suite des évènements.
Le repos, c'est fait pour les jeunes. Ils ont toute la vie devant eux. J. Gabin/M. Audiard





Wil2000

Encore un beau geste d'entraide sur Gamoover  ^-

HerosSuperMan

YEAHHHHHHHHHHH
^-^
:-)=

Citation de: gc339 le Samedi 27 Novembre 2010, 12:46:16 PM
Bon, Manu, prévoit le chauffage dans ton garage, mon rhume et mon mal de gorge ne s'en porteront que mieux. Je te contacte par MP pour la suite des évènements.
pas de soucis
les tuyaux du chauffage passent au garage et avec ce temps, ca chauffe
pas de soucis
argh pas cool le rhume et la gorge.. .bon j'ai une bonne bouteille de poire ...ca devrait aider ça non ?? :D
:D
ok tiens moi au jus

bon en plus faut que je prévois un rumble garage
car comme on va normalement bientôt déménager (enfin fin janvier) on a commencé à recup des cartons
et y'en a de partout
mais ca va se faire..pas de problème
8)
Mes Wip, mes RT... la vie quoi ^^
Mes recherches\échanges (bornes, PCB, pièces ...)
Recherche .. non..rien rien rien..le problème c'est que l'on fini toujours par trouver... >:D

Dudule

ça fait plaisir de voir toute cette énergie pour sauver une borne si belle  ^-^ et pas une ps3 cab  >:D

maldoror68

moi je dirai juste Sega c'est plus fort que toi  :-*
Bravo Gc pour ce bel exemple d'entraide arcadienne ^-^

f4brice

Bonjour.

Citation de: gc339 le Samedi 27 Novembre 2010, 12:46:16 PM
Bon, Manu, prévoit le chauffage dans ton garage, mon rhume et mon mal de gorge ne s'en porteront que mieux. Je te contacte par MP pour la suite des évènements.

C'est une très bonne nouvelle que ce dépannage ait pu avancer !  :)

HerosSuperMan

yep je confirme  ^-^
bon on doit se recapter pr fixer un soir semaine prochaine je pense pr la recup de l'écran
après 48h de remise en température ambiante on verra pr mise en place 8)
avec la neige en ce moment sur lyon c'est pas top
Mes Wip, mes RT... la vie quoi ^^
Mes recherches\échanges (bornes, PCB, pièces ...)
Recherche .. non..rien rien rien..le problème c'est que l'on fini toujours par trouver... >:D

gc339

Bonsoir

Juste un petit aparté concernant des ressorts et des épingles que Manu m'a montré quand il est venu récupérer le moniteur WG8000

Je pense qu'ils proviennent d'une boite d'expérimentation EE20 Philips :

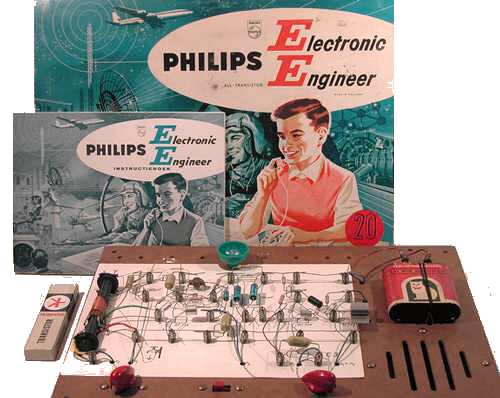

La boite d'expérimentation :

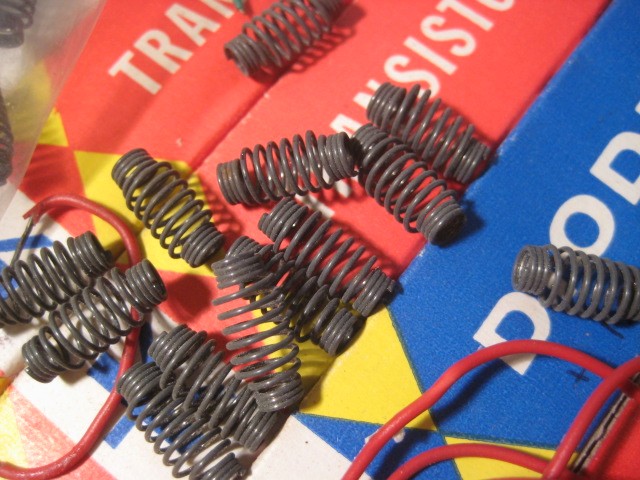

Les ressorts :
