[WIP] Space invaders Part II Cocktail Taito

[aganim]

Ce que je ne comprend pas c'est pourquoi avoir 2 connecteurs sur le même câble (ce connecteur d'un côté et le connecteur en cartable de l'autre.)

[Bal]

bonne question...



J'ai pu cependant remarquer qu'en virant la carte mère, ce connecteur se retire plus facilement et libère de la place pour l'écran (sa dépose en fait) et donc à mon avis, ca vient de là, pour faciliter le taf au niveau du technicien pour l'écran, à ce sujet, si quelqu'un savait me dire où se règle l'écran ??

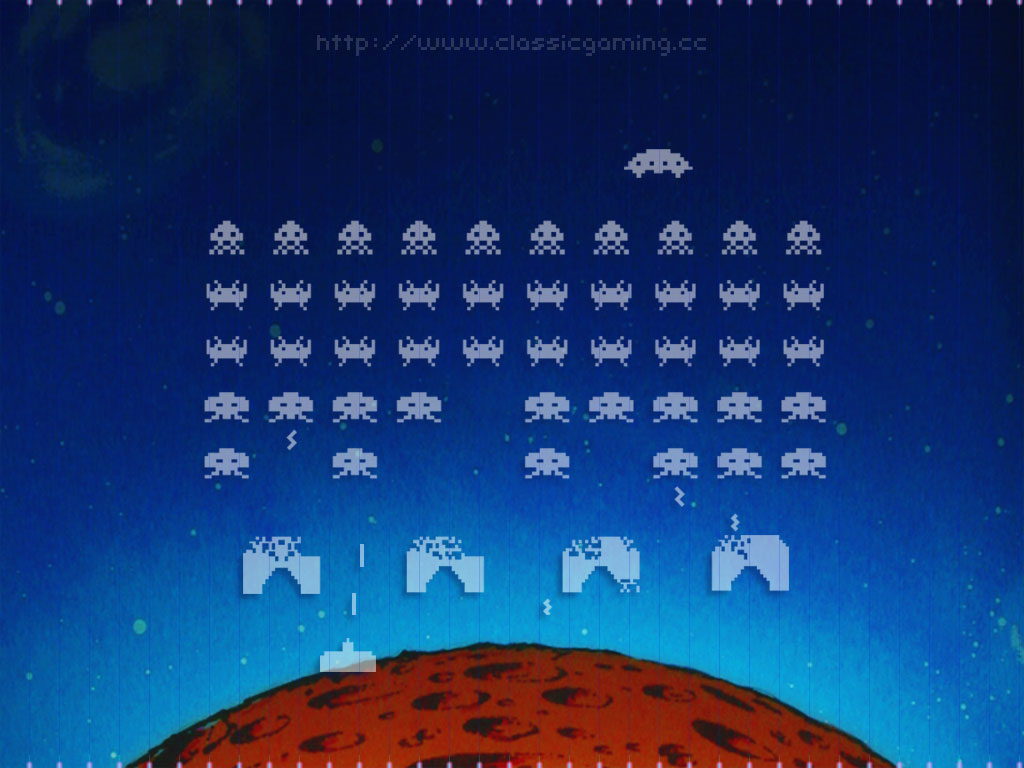

PS: j'ai aussi un drôle d'effet sur l'écran, qui n'augure peut-être rien de grave, mais qui sait...peut-être rien de bon non plus...voici les symptômes:



Image refaite via photoshop pour mieux voir le rendu final que j'ai sur l'écran..

BAL.

[Wil2000]

Ca sent le problème de synchro, ou une masse foireuse, à vérifier. Tes soudures ne sont pas trop vieilles au niveau des potards sur la carte de ton écran?

[f4brice]

C'est quoi le problème ? Des traits verticaux qui se répètent ?
Si c'est bien ça :

• c'est sur que ce n'est pas un problème de synchro (problème de synchro = image très déformée ou qui défile)
• c'est trèèèèès probablement une puce de RAM qui est morte !

En tout cas, il y a 1 bit de la RAM vidéo qui est mal relu lors de la génération du signal vidéo.
Voici quelques causes possibles, qui ne sont pas mutuellements exclusives:

• il est mal écrit



  • => pb d'interface entre le CPU et la RAM, regarder les drivers de bus
  • => pb avec la puce de RAM
• il est mal lu



  • => pb d'interface entre la RAM et le circuit générateur du signal vidéo
  • => pb avec la puce de RAM
• problème de registre à décalage

[Little_Rabbit]

et voici les photos, attention, ca pique:

Salut !

Je comprends mieux pourquoi certains appellent leur connecteur un "peigne", c'est sûrement parce que finalement il existe aussi des brosses !

Si tu veux Bal, je connais un petit artisan qui en fabrique des super belles en soie de porc ! Extra douce

OK, OK, je sors

Finalement il n'y a pas que les envahisseurs qui sont de l'espace, le connecteur aussi !

[Bal]

bon, voici les photos du repérages des câbles, pitain ce fut long et douloureux, mais j'ai enfin terminé pour la partie peigne, me reste que la partie borne now ^^

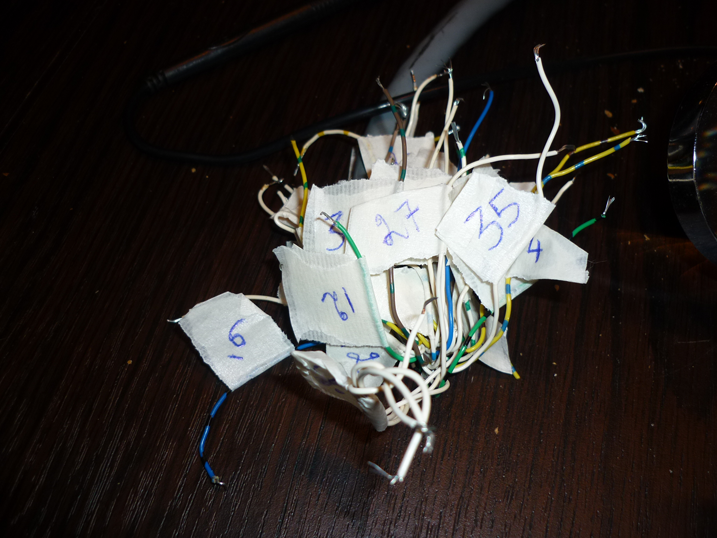

Le fatras de fils...mais bon, au moins c'est rangé:

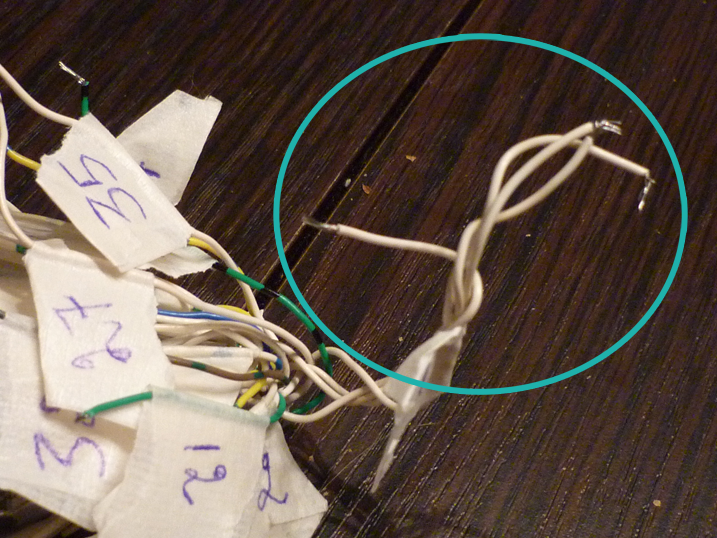

Là par contre, j'ai une question, ces fils ne sont reliés nulle part, c'est normal ?

(comprendre par là qu'avec le multi et ma méthode infaillible séculaire, je n'ai pas réussi à savoir si oui ou non ils étaient bien reliés à des broches de l'autre coté, vu qu'aucun signe de vie avec le tester)

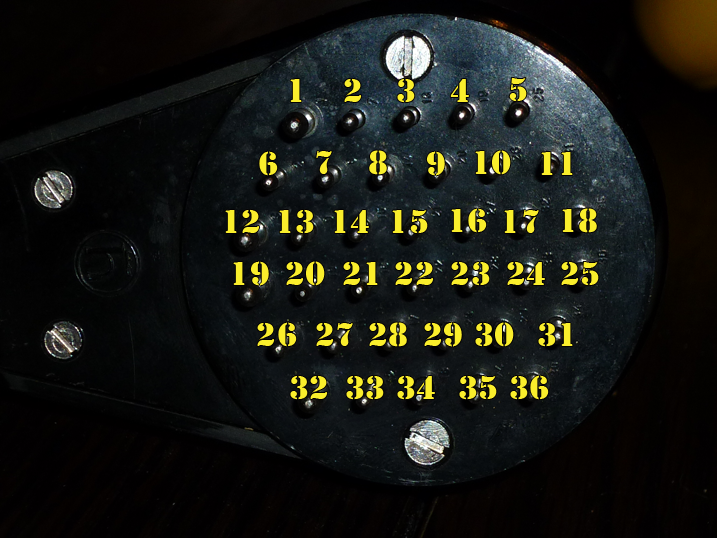

Et enfin, un document de travail, afin de me faciliter la suite des opérations, qui risquent de durer encore un bon moment ^^

[Bal]

Alors, voici donc la liste des connecteurs que j'ai déjà pu identifier:

• 23 Haut P2
• 17 Droite P2
• 11 Gauche P2
• 29 Bas P2
• 20 Haut J1
• 14 Droite J1
• 08 Gauche J1
• 26 Bas J1
• 34 Bouton Rouge J2
• 31 Bouton Rouge J1
• 30 Bouton fire J2
• 25 Bouton fire J1
• 05 2 Player Start
• 02 1 Player Start

Me reste encore donc à trouver:

• Red
• Green
• Blue
• H-sync
• V-Sync
• Sound
• Obione kenobi ?

...


Mais j'avance, c'est déjà ca...

[Bal]

bon, si quelqu'un avait une idée par ici qu'il parle maintenant ou se taise à jamais... ^^

Sérieusement, les proprios de SI 2, y'a pas quelqu'un qui aurait la même que moi qui pourrait me sortir un peu la doc, histoire que j'aie quelques photos de SA borne et de son raccordement (non-jamma mais quasi) histoire que je voie direct quoi va se raccorder où ?

Merci d'avance,

BAL.

[maldoror68]

je ne vois pas ou est le problème,
- coté borne tu as juste a remonter tes fils pour voir leur provenance,
- coté pcb ,sur la doc tu dois avoir le pinout non ?


il n'y a pas une méthode pour trouver les différentes correspondances sur une pcb?

les fils en rab sont souvent:

-des masses
-des test modes non utilisés
-des services modes non utilisés
-obi wan

[Bal]

ha bah voilà, au moins now j'ai une réponse, je vais donc remonter les fils, ca peut paraître con, mais j'y avais pas pensé... :(

Bon, au pire je meurs grillé d'avoir touché la THT, adieu gamoo, au mieux, vous aurez des news de la suite des avancées glorieuses de la remise en état de mémé ^^

BAL.

[maldoror68]

tu peux remonter tes fils avec une borne éteinte, une lampe de poche et un petit calepin

[Bal]

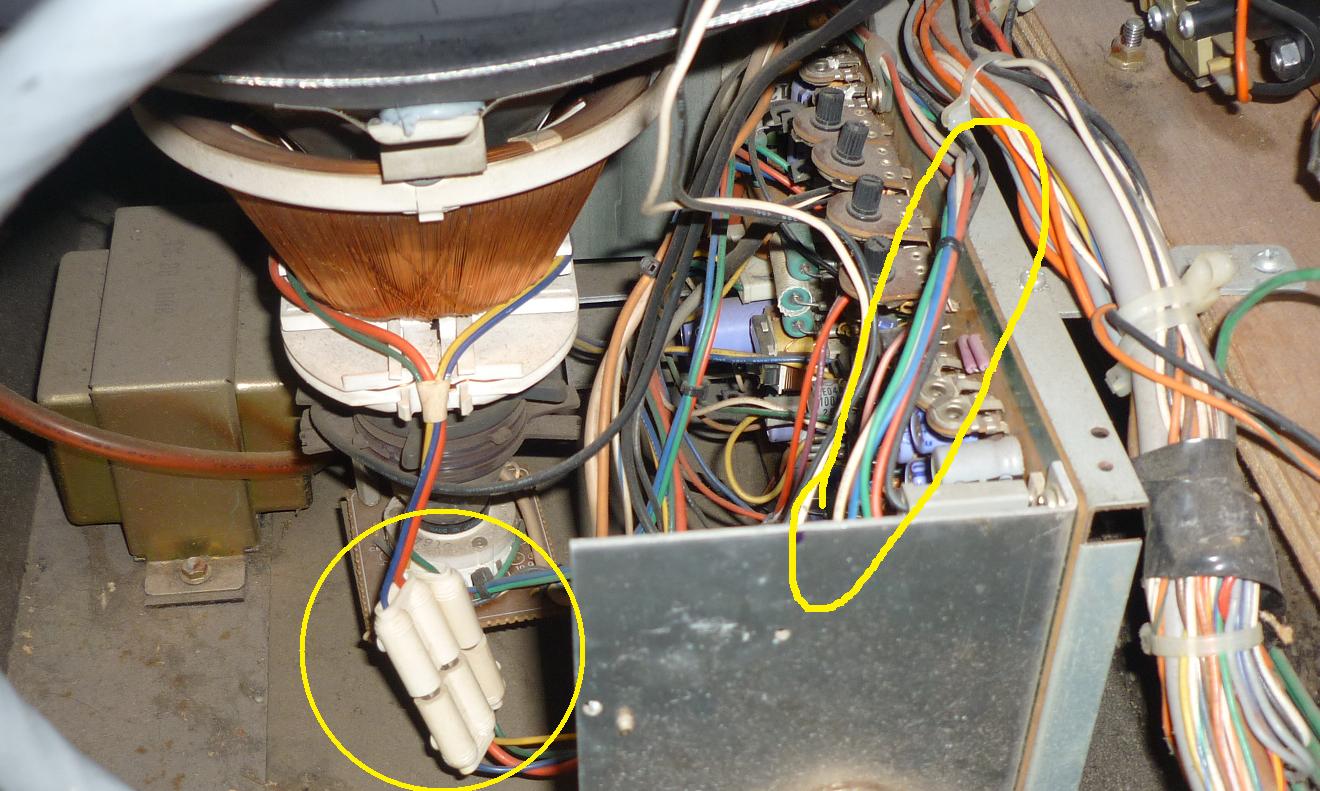

ok, nouvelle question con, le RGB, ca serait pas simplement celui présent ci dessous ?

[maldoror68]

le rgb est souvent un faisceau de 5 fils (6 desfois)

1 rouge
1 bleu
1 vert
1 masse noire
1 blanc pour la syncro
(une 2ème syncro optionnelle parfois)

donc a vu de nez moi je dirai "oui mon bon monsieur.." pour la partie droite de la photo mais vérifie ou ça te conduit sur la platine quand même.... prudence prudence....

en effet la partie gauche de la photo peut t'emmener par erreur sur de "faux cables" genre les alimentations électriques des aimants de déviation au cul du tube

[f4brice]

"faux cables"

C'est quoi un "faux câble" ?
Un câble avec de l'isolant mais pas de cuivre à l'intérieur ?

@Bal :
Ta photo ne permet pas de bien t'aider.
Le groupe de 4 fils à gauche semble être relié aux bobines de déviation (donc rien à voir avec le RGB).
Le groupe de droite : on ne voit pas grand chose. Peut-être RGB en effet, mais pas sûr.

[maldoror68]

oui, les "faux câbles" ce sont les câbles reliés aux bobines de déviation. je m'exprime vraiment très mal

c'est juste que si bal se plante de fil... on risque de perdre le Krusty du forum
je

[Bal]

Bon, alors:

Je pense que je tiens le bon bout, là, j'ai pris quelques photos:

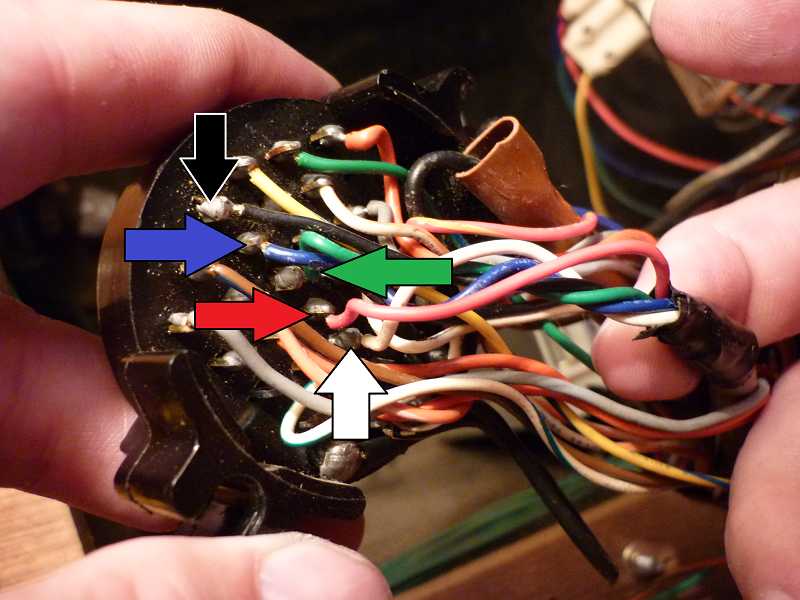

Schéma de la prise coté borne:


Schéma de la prise coté platine:

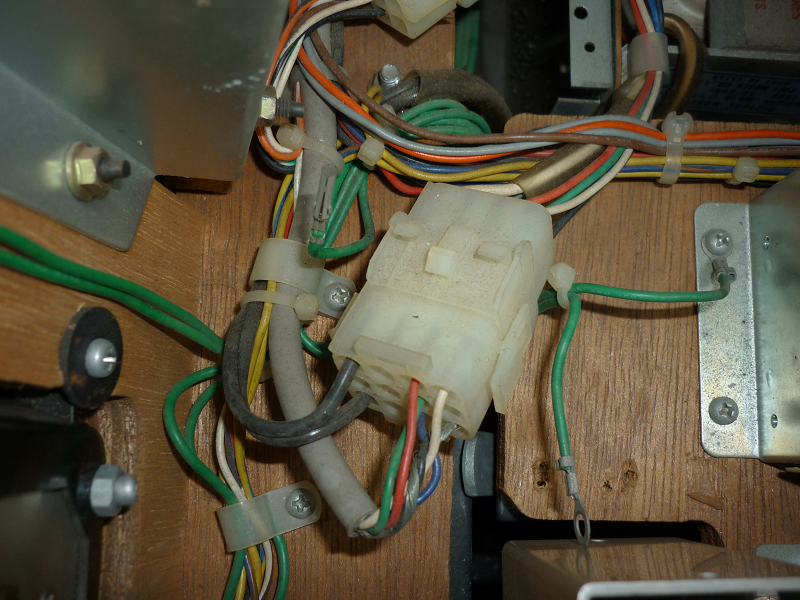

et le connecteur entre les 2 parties:


Donc, j'ai plus qu'a apprendre à lire le pinout, relier le tout, tester et finir grillé...jouer comme un goret !

+++

BAL.
