Raccord HP Borne VF1 + PB Graphique

[temjin]

Hello, sur le manuel VF1 page 44 je vois bien la carte avec JST4 pour le raccord, mais je ne la vois pas dans la borne et je voudrais pas me planter, Pour vous les HP se raccorde où svp ?

Pour infos au démontage j'ai trouvé deux enceintes supplémentaires + un caisson remplaçant les HP "toujours présent mais non raccordés", vous voyez la petite plaque au milieu avec 3 connecteurs ? celui du milieu "CN3" était raccordé au caisson via deux RCA (B&R)dont les enceintes y était raccordées.

En raccordant les HP originaux sur ces deux RCA çà devrait marcher ?

Je ne comprends pas non plus le fait d'avoir 4 sorties inutilisées sur la carte ampli audio ??

Le model 1 était pré-configuré pour sortir un autre type de son que le stéréo ?

[yannick60]

Il te manque la carte ampli son!

C'est la carte avec un gros radiateur!

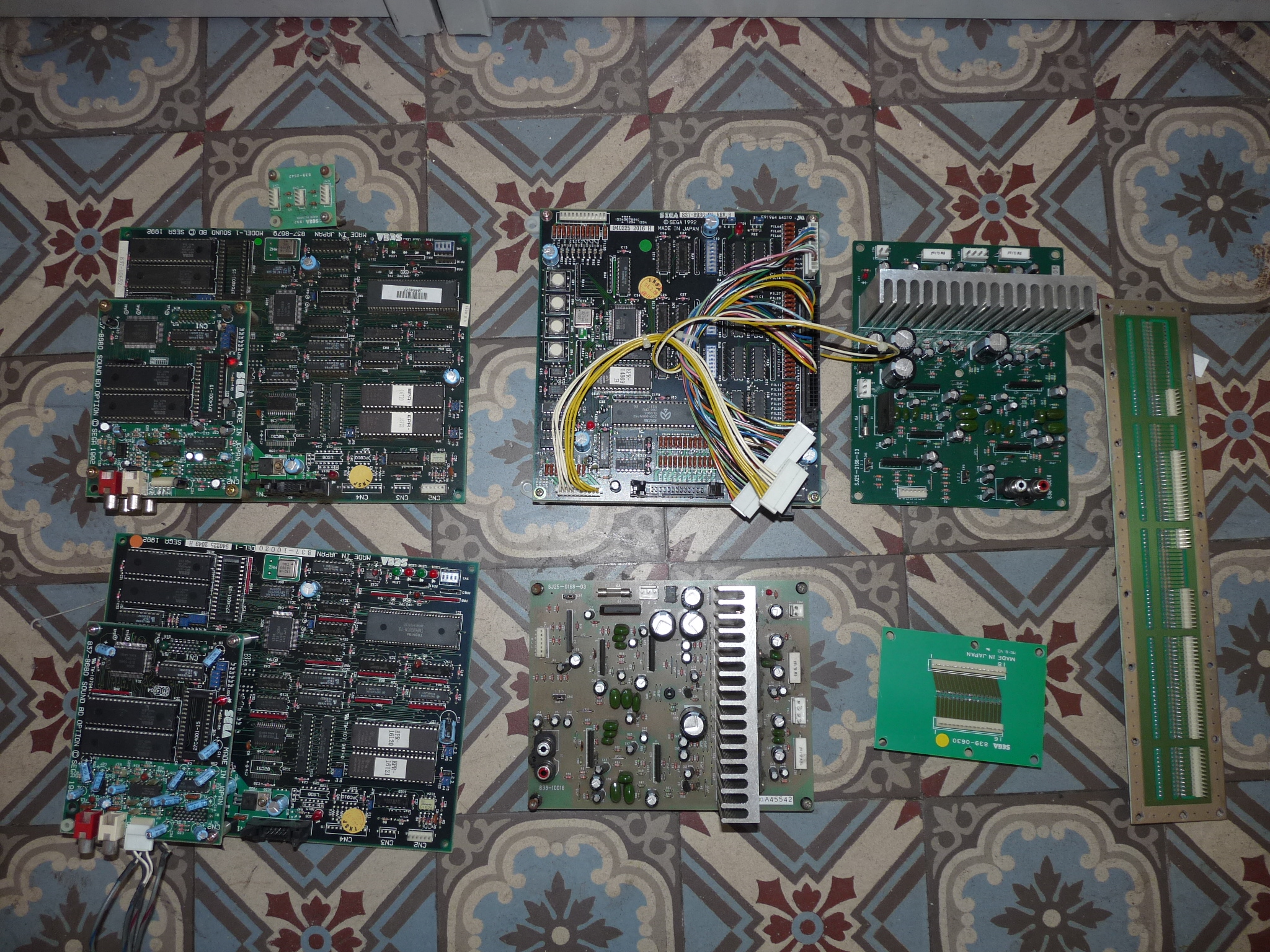

http://hico-srv022.pixhotel.fr/sites/default/files/gamoovernet/20110513092143-yannick60-P1030905.JPG

[temjin]

Ok merci, je comprends mieux mais quelle est la seconde carte avec deux RCA qui est de taille similaire à l'ampli que tu montres sans le radiateur qui se met par dessus la carte son !?

J'ai un autre soucis
La borne a tournée 2H environs, au retour les 3-4 barres horizontales en haut de l'écran ont disparu, par contre les traits verticaux se sont élargis :

Avant






Après

[aganim]

Je jetterai un oeil en fin d'après midi, mais je dois avoir cette carte qu'il te manque.

[Aganyte]

Je jetterai un oeil en fin d'après midi, mais je dois avoir cette carte qu'il te manque.

...et moi je suis sur de l'avoir

[temjin]

Merci les gars, mais un Lucky Luc est passé devant vous ^^
J'attends aussi les Joy + boutons neuf et coup de chance je préfère les poires aux boules...

Par contre une petite idée pour mon soucis graphique svp ou je balance tout et je mets une PS2 dedans ou une naomi avec un VF4 FT......................

[yannick60]

Vérifie les soudures de ta carte graphique.

[temjin]

Ok, je vais redémontrer toute la caisse...

[temjin]

Lors du premier démontage en inspectant vite fait, j'ai vu quelques (chauffes), vous pensez que çà induit le problème décrit ?

[temjin]

Bon j'ai passé à la loupe au sens propre les PCB il y a un endroit ou j'ai doute, je vais essayer de prendre une macro des pistes, sinon plusieurs endroits où les soudures sont un peu jaune...

[yannick60]

Vérifie bien tous les cms.

[temjin]

Je re-regarderais de plus près à la lumière blanche

Voici ce que j'ai, en zoomant, on voit bien qu'une piste est sectionné à deux endroits

[yannick60]

ou?

[temjin]

tu prends le 1 tiers de l'image et 1er trait verticale, t'as deux rayures horizontales.

J'ai regardé tous les "gros" CMS y a vraiment rien à signaler.

[aganim]

tu a mesuré si elle est vraiment coupé la piste ? perso j'ai des doutes sachant que le problème n'est pas franc.

[temjin]

Non pas testé encore
