Brancher un volant Sega Model 1 ou 2 sur un driving force Logitech

[Iro]

Bon à 12,5V , c'est toujours pareil : Pas de clucth et pas de CW
Voici les tensions que j'ai relevé en tournant le volant :

	E1/E2	Clutch	CW	CCW
Neutre	0V	0V	102,8V	102,8V
Gauche	23,9V	0V	162,3V	0,9v
Droite	-23,9v	0V	102,8v	102,8v

Le 162V sur le moteur m'inquiète un peu  :(

[Aganyte]

vérifie ces points pour les cas suivant (volant centré, volant à droite et volant à gauche)

Pin 1 de U1
Pin 7 de U1
Pin 8 de U1
Pin 14 de U1
Pin 3 de U4

[Iro]

Voici
U1

Pin	1	7	8	14
Neutre	0V	0V	0V	0V
Gauche	0V	22,6V	0V	8,8v
Droite	0v	0V	0v	0v

U4

Pin	1
Neutre	0V
Gauche	0V
Droite	0v

[Aganyte]

bon, tu as un gros soucis quelque part

tu utilise bien un LM324 pour U1 et un 358 pour U4 ?

tu as bien relié la masse du logitech avec ma carte ?

Sinon essaye ça, sans le pc ni même la carte logitech, tu met E1 à la masse et E2 au 24v (tu fait les mesures sur U1(1,7,8,14) et U4(3) puis tu met E2 à la masse et E1 au 24v et tu refait les mêmes mesures.

[Iro]

Pour le LM324, il m'a donné un équivalent. J'ai vérifié il me semble qu'il est bon :KA224 523B. Pour U4, c'est bien un LM358N H7C714

Pour ce qui est de la masse, la seule entre les deux est celle du 24V.

Je te donnes des news pour les mesures Mercredi.
Merci

[Iro]

Bon c'est pas compliqué , j'ai -0,2v dans tous les cas.
Quand tu dis mettre à la masse, le - de l'alim 24v convient ?

[Aganyte]

oui la masse de l'alim c'est bon.

bon on va ce concentrer sur le premier ampli op

Met E1 au 24v de l'alim et E2 au "moins" de l'alim 24v
En suite tu mesure U7(1,2,3) et tu me dis quoi.

[Iro]

ALors
        1     2    3
U7 : -0,2V -0,2V 24,5V
U4 : -0,2V -0,2V -0,2V

[Aganyte]

U7 ne rempli pas son rôle, vérifie qu'il est bien alimenté (24v sur la pin 4 et 0 v sur la pin 11) si oui alors il peut être HS.

[Iro]

U1 ou U7 ? U7 n'a que huit pattes.

En suite tu mesure U7(1,2,3) et tu me dis quoi.

DOnc tu voulais bien une mesure sur U7 ?

EDIT : J'ai regardé le datasheet et je suppose que tu parles de U1 et non U7

[Aganyte]

Non je ne parle que de U7.

d'après tes mesures sur U7, la fonction suiveur du premier ampli op n'est pas remplis donc tu as un soucis sur ce dernier

[Iro]

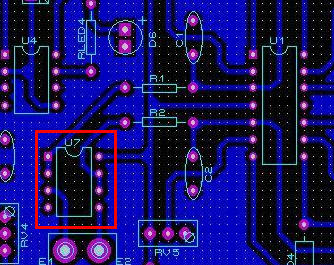

Y'a pas de pin 11 sur U7  :(

[BigPanik]

Ce qui m'inquiète c'est que je ne vois pas de U7 sur ma carte.



??

BP

[Iro]

C'est ce que je me disais aussi mais je pensais que tu avais une version plus ancienne à l'époque.
En fait, tu vas voir qu'il m'a refiler le schéma pour le HAPP

[BigPanik]

Ton typon correspond pas à celui du tuto:



BP

[Iro]

Il à du s'emmêler les crayons
Car dans le tuto qu'il à posté, le typon est celui que tu as utilisé et U7 est dans la nomenclature.
De plus, il avait fourni à Funky un début de tuto (Bien avant de poster le sien) avec une version encore plus récente que celle que j'ai utilisé. Il y avait une led pour l'embrayage en plus.
Tu as utilisé la version -2
Moi la version -1 (La dernière version qu'Aganyte avait)
et il existe une version 0 (crashée avec son HDD)
