Brancher un volant Sega Model 1 ou 2 sur un driving force Logitech

[Aganyte]

En effet, sur mon schéma U7 c'est le LM324

bon on recommence mais avec ton schéma

[Iro]

Ah ah
"(24v sur la pin 4 et 0 v sur la pin 11) si oui alors il peut être HS."
Donc on recommence d'ici mais sur U1 ?

[Aganyte]

Bon, avec toutes les versions que j'ai fait (au moins 3) j'ai du mal à y voir clair.

Alors,

U7 à était rajouté suite à la carte logitech qui avait grillé sur un branchement à chaud.

il y a eu aussi un ampli op de rajouté pour la gestion de la led de l'embrayage. (sur la version perdu avec mon ex-dd)

Sur ta version iro, je pense que tu n'as pas ces deux dernières modifs. donc tu doit juste avoir U1 et U4

vérifie l'alimentation de U1 (broche 4 et 11)

Connecte E1 au 24v et E2 à la masse. mesure la tension sur U1(1,2,3)
Connecte E1 à la masse et E2 au 24v. mesure la tension sur U1(1,2,3)

la tension sur U1(2) devrait être la même, par contre sur 1 et 3 on devrait voir des choses intéressante.

Edit: je relie un peut tout et je me rend compte que tu as bien U7 sur ta carte, c'est BP qui ne l'as pas.

les mesures que tu as faite sur U7 confirme que tu as un soucis sur ce dernier, vérifie les broches d'alim de ce dernier (broches 4 et 8 )

[Aganyte]

Tant que U7 ne marche pas, ça ne sert à rien de mesurer la suite du montage donc pour le moment laisse tomber U1.

[Iro]

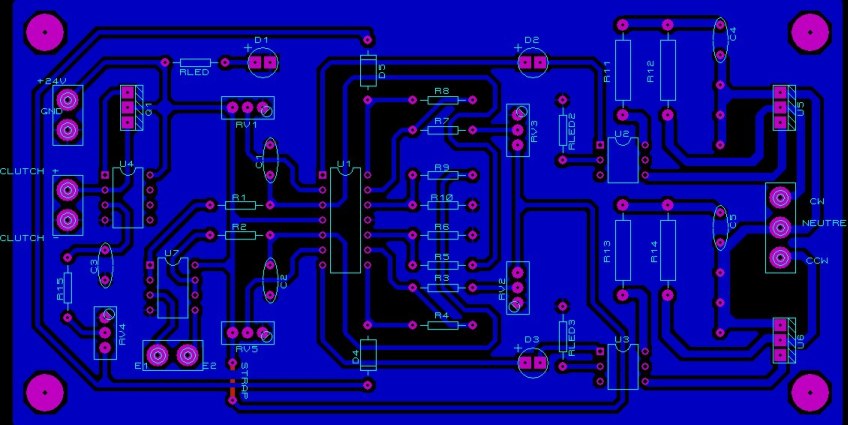

Pour être sur , je suis parti de ce schéma (j'ai modifié le coups du strap) :



J'ai donc testé 4 et 8 pour U7 en branchant le 24V sur E1 et E2 : 0V
Par curiosité, j'ai branché le 24V sur l'emplacement 24V de la carte : 24V pour U7 et U4

[Aganyte]

Pour le moment, ne t'occupe pas de U4.

Le fonctionnement normal de U7 est simple:

si  E1 = 24 v alors U7(1) = U7(2) = 24 v
si  E1 = 0 v alors U7(1) = U7(2) = 0 v

si  E2 = 24 v alors U7(6) = U7(7) = 24 v
si  E2 = 0 v alors U7(6) = U7(7) = 0 v

Tant que tu n'as pas ça, c'est pas bon.

[Iro]

OK je vais vérifier tout çà

[Iro]

Bon bah , j'ai zero partous ...
U7 est HS ? Je tente le swap avec U4 ?

[Aganyte]

oui monsieur

[Iro]

Je me demande si je prend les tensions correctement ...
En partant sur E1=24V (+Alim) et E2=OV (-ALim) , je mets ma pointe négative sur E2 et la pointe positive sur les pins : Toujours 0V partout avec U4.
Mais si je met la pointe positive sur E1(24V) et la pointe négative sur les pins : 24V partout.
Et en inversant les pointes , j'ai -24V partout.

[Aganyte]

Si j'ai bien suivit c'est normal, tu as 0v partout.

Tu as bien vérifié si tu avais du 24v sur U4( 8 ) ?

[Iro]

Je me rend compte que j'ai peut être pas été clair:
Sur ma réponse au dessus de la tienne, j'ai fait les mesures sur U7 en swappant les chips de U4 et U7.

Si j'ai bien suivit c'est normal, tu as 0v partout.

Je pense ne pas comprendre cette phrase. Car si je suis ce que tu me dis depuis le début, je ne devrait pas avoir 0V partout.

Tu as bien vérifié si tu avais du 24v sur U4( 8 ) ?

En branchant sur l'entrée 24V ou sur E1/E2 ?

[Aganyte]

Je pense ne pas comprendre cette phrase. Car si je suis ce que tu me dis depuis le début, je ne devrait pas avoir 0V partout.

ce que je voulais dire c'est que tout tes tests ce rejoignent sur le fait que tu as 0v partout mais bien entendu ce n'est pas normal.

En branchant sur l'entrée 24V ou sur E1/E2 ?

Peut importe il s'agit de la patte d'alim E1 et E2 n'ont rien à voir la dedans.

[Iro]

OK je vais revérifier mais il me semble avoir déjà testé l'alim et c'étais OK.
tu as une piste ou tu est comme moi , dans le brouillard

[Aganyte]

Pour le moment je sais pas trop mais on va trouver

[Iro]

J'ai 24V sur la patte 8 de U4 et U7.
Je te fais un point où t'y vois à peu prés clair ?
