question ultra c.. : comment on allume

[Aganyte]

Ca ne coute rien d'essayer

[popples]

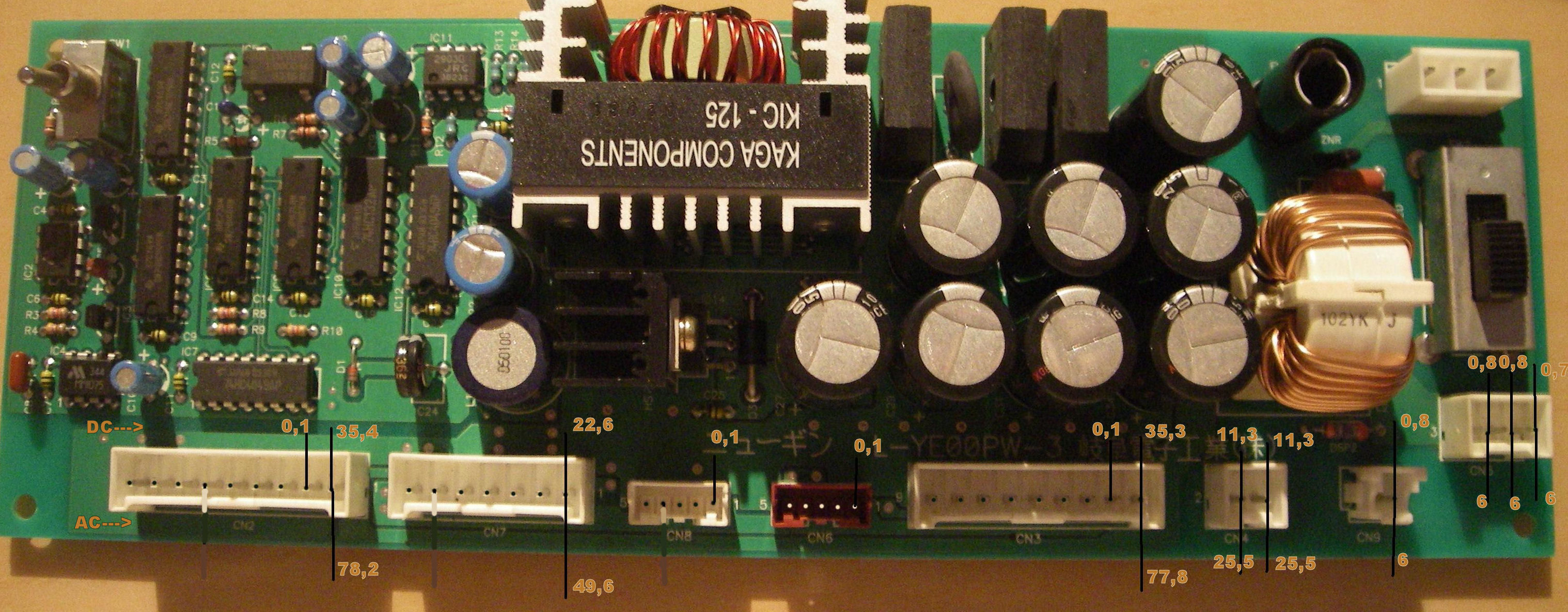

Voici les mesures avec tout de branché.
Elles diffèrent légèrement mis à part pour CN9 et CN5 (tout à droite).
CN9 il n'y avait rien avant et CN5 seul la patte de droite était alimenté.



Est ce que cette différence trouvée avec et sans charge peut apporter quelque chose ?

a+

[Aganyte]

Tant que tu n'auras pas d'autres mesures pour comparer, on est bloqué. Pour moi ton alim a un soucis.

[Little_Rabbit]

Salut,

Désolé d'avoir été un peu absent depuis hier soir  . Mais Aganyte assure comme un chef hein !

Sans modèle fonctionnel pour comparer, c'est vrai qu'on n'est pas dans une situation facile...

Autre point qui avait été évoqué : qu'il y ait un contacteur de sécurité et que cela ne puisse fonctionner si tout n'est pas remonté et parfaitement fermé. As-tu pu mener ce test ?

J'ai peur que sans schéma, sans oscillo et sans une unité en état de marche pour comparer, la suite ne va pas être aisée !...

A+

[Maitre_Poulpi]

Foxxx a également parlé d'un dongle, je sais pas ce que ça fait quand il n'y est pas ?

[foxxx]

le jeux cherche le réseau sans le dongle

[madyoyo]

n'etant pas spécialiste des patchi, je ne peut que faire des suppositions, mais une chose est quasi sure, tes mesures en ac ne vallent rien, cette alim  sortant du continu.

Je pense que les tensions de sortie doivent etre de 5V pour la carte mère, peut être 12V aussi, et 35V surement pour l'ecran ou le son. On distingue également à partir des photos que CN5 et 9 sont reliées au 24V alternatif (a travers le switch), probablement pour aller alimenter des éléments électromécaniques ou des lampes. il y a aussi (a en juger par la photo du coté pistes) un 24v continu sur cn7, relié directement au pont de diodes.

En etudiant attentivement cette photo, je distingue donc:

CN5: aparament reliée directement au 24V Ac (alternatif) via le switch, avec éventuellement une diode pour abaisser la tension

CN2 (et probablement cn3, leur brochage semblent quasi identiques) outre le 35v et la masse deja mesurés, il y a 2 grosses pistes, une semble etre une masse (dur de suivre les pistes sur photo) et l'autre (seullement sur cn2) pourrait être une alim de sauvegarde, a première vue elle est reliée a c24, qui ressmble bien à un goldcap (condensateur de sauvegarde) Ensuite, on a des pistes fines reliés au circuit intregré, cela semble etre un systeme de commande de l'alim, peut etre pour une mise en veille. ca n'est surement pas des alimentations

CN7 possède principalement de grosses pistes, dont une reliée a la sortie du pont de diodes, d'ou le 24v continu

Il serait interessant de mesurer entre les autres pistes épaisses et la masse, pour essayer de trouver d'autres tensions. si on trouve le 5v ce serait bon signe

[popples]

Autre point qui avait été évoqué : qu'il y ait un contacteur de sécurité et que cela ne puisse fonctionner si tout n'est pas remonté et parfaitement fermé. As-tu pu mener ce test ?

Salut,
Oui, j'ai essayé porte fermée sans résultat concluant.

Foxxx a également parlé d'un dongle, je sais pas ce que ça fait quand il n'y est pas ?

Salut,
A quoi cela ressemble ?

Il serait interessant de mesurer entre les autres pistes épaisses et la masse, pour essayer de trouver d'autres tensions. si on trouve le 5v ce serait bon signe

Salut,
Je tente d'en trouver cet après midi en rentrant du boulot.


Merci à vous.
a+.

[Aganyte]

n'etant pas spécialiste des patchi, je ne peut que faire des suppositions, mais une chose est quasi sure, tes mesures en ac ne vallent rien, cette alim  sortant du continu.

Une tension continue mesurée en alternatif donne zéro, et une tension alternative mesurée en continue donne zéro.

[Iro]

Chapeau pour l'assistance !!! Vous êtes les rois !!!

[popples]

Il serait interessant de mesurer entre les autres pistes épaisses et la masse, pour essayer de trouver d'autres tensions. si on trouve le 5v ce serait bon signe

Je viens de tester par ci par là et en fait j'en trouve un peu partout.
Entre quoi et quoi faudrait il que je test?

Si un membre possède ce pachi, toujours partant pour photos intérieurs et plus chiant, la prise des tensions de sorties d'alime

Merci
a+

edit:

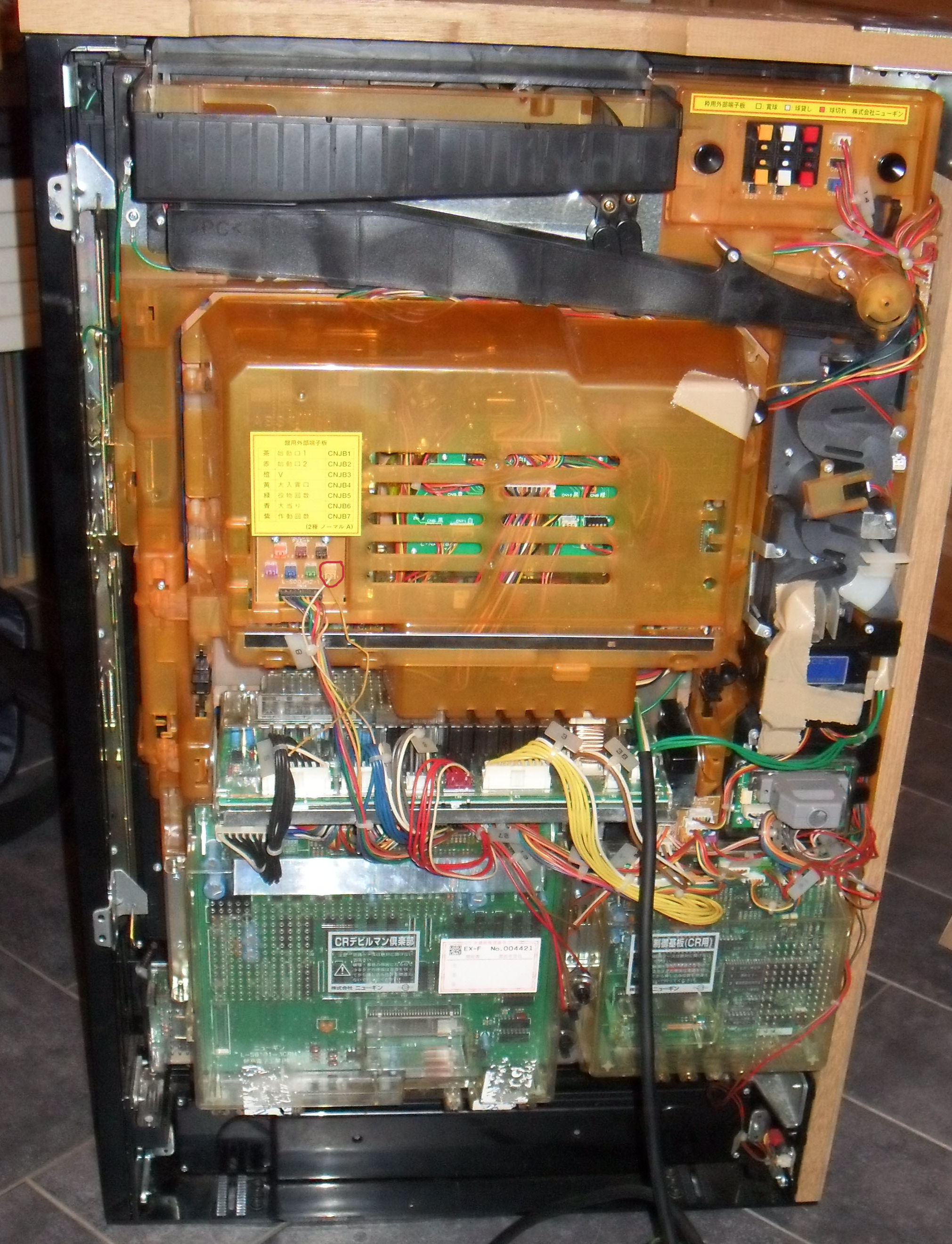

Je me suis permis de copier ta photo Solkan et j'ai pu identifier un fil que je n'ai pas sur le miens.
Celui entouré en rouge, pourrais tu voir où il mène s il te plait ?


Merci
a+

[Aganyte]

Je n'aurais le mien qu'à noël

[popples]

C'est quel modèle que tu as pris ?

a+

[Aganyte]

Devil Man comme toi.

[popples]

Devil Man comme toi.

Cool, si ce n'est pas réglé d'ici là et que tu as le temps après les fêtes de m'aider...encore plus qu'actuellement

a+

[foxxx]

Je viens de tester par ci par là et en fait j'en trouve un peu partout.
Entre quoi et quoi faudrait il que je test?

Si un membre possède ce pachi, toujours partant pour photos intérieurs et plus chiant prise des tensions de sorties d'alime

Merci
a+

edit:
Je me suis permis de copier ta photo Solkan et j'ai pu identifier un fil que je n'ai pas sur le miens.
Celui entouré en rouge, pourrais tu voir où il mène s il te plait ?


Merci
a+

le fil tu n en a pas besoin les connecteur doivent servir pour les échange de donnés
les 2 devilman que j ai au sous sol ne l on pas (ou je les ai retirer pour éviter qu il aille se fourrer la ou il faut pas)
