Masse Commune , Masse pas commune : Une solution pour les faire cohabiter ?

[Iro]

Hello,
Voila j'ai deux boutons que j'aimerais connecter sur le volant Logitech.
Ces deux boutons sont en masse commune car sur le même PCB donc je n'ai qu'une masse.
Hors les deux boutons receveur du logitech sont sur deux PCBs différents (PCBs 5 et 9) et on donc leur propre masse dessus. Bien sur faire un Y avec la masse des deux boutons à connecter ne fonctionne.
Existe-t-il une solution pour résoudre ce problème ?
Ou est ce électriquement impossible ?
Merci

[speedsterharry]

Je n'ai pas trop compris ce que tu cherchais à faire... Tu veux connecter deux cartes électroniques ensemble ?

[Iro]

Non
J'ai deux boutons en masse commune. Il faudrait que je les branches sur un monatage qui n'est pas en masse commune.
J'aurais mes deux boutons indépendants -> chaque bouton se branche à la place des anciens.
J'aurais mes deux boutons en masse commune et un circuit en masse commune -> Je branche ma masse commune des nouveaux boutons sur la masse commune des ancients.
Hors j'ai un mix des deux : Masse communes des nouveaux boutons mais non commune sur le circuit des nouveaux boutons.

[Little_Rabbit]

Salut,

Je n'ai pas non plus compris dans le détail ta démarche .

Quand tu dis "faire un Y avec la masse des deux boutons à connecter ne fonctionne.", tu veux dire "faire un Y avec la masse des deux boutons à connecter ne fonctionne PAS." ?

Sans avoir pris le temps de bien détailler ton besoin, un moyen simple de faire cohabiter plusieurs circuits sans les relier électriquement est d'utiliser des opto-coupleurs. Tu auras ainsi une interface sans liaison électrique.

Côté commande, tu mets tes deux boutons masse commune, côté sortie des otpo-coupleurs, tu relies chacun d'entre eux à sa carte respective.

C'est pas cher et pas compliqué à mettre en oeuvre (ça revient à savoir câbler une diode et un transistor).

A+  Thierry

[Aganyte]

J'ai pas tout compris (un schéma ?) mais en tout cas je dirais une chose  Optocoupleur

[Iro]

Ah zut ...
Bon je vous fait un schéma
Ceci dis , les cours d'élec sur GAMO "portent leurs fruits" car j'avais pensé rapidement à des opto-coupleur.

[Iro]

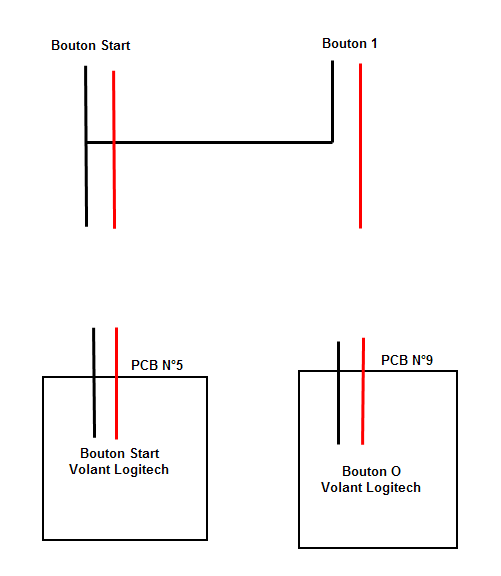

Donc voila
Je voudrais brancher le start du SR sur le start Logitech et le Bouton 1 du SR sur le O du Logitech
Seulement , les masses ne sont pas communes sur les deux PCBs logietchs

[Aganyte]

question bête, pas le droit de décabler coté sega rally ?

[Iro]

Non   çà serait trop facile
Enfin non... çà sera la dernière des ultimes solutions

[Aganyte]

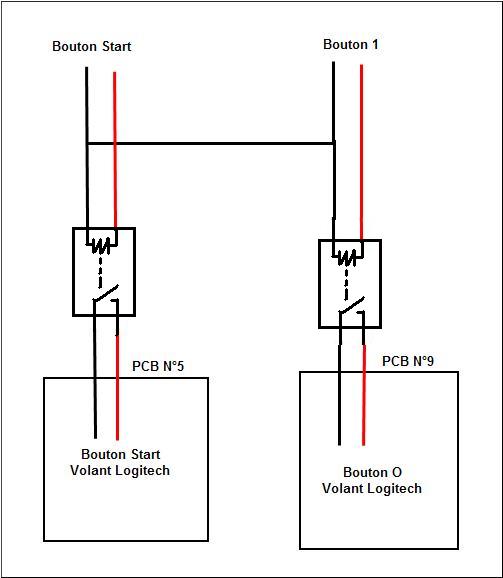

Avec 2 relais ça pourrait marchais (à condition de pouvoir faire passer du jus dans les fils rouge coté sega rally)

Pareil avec 2 opto-coupleurs mais toujours avec du jus dans les fils rouges.

[Iro]

tu peux détailler pour le noob que je suis ?

[Aganyte]

Avec du 12 volts sur les fils rouge si tes relais sont en 12 volts.

Pour les opto-coupleurs par contre c'est un poil plus complexe.

[Iro]

Ok, je comprend.
En fait les boutons du SR ne commandent plus les boutons du logitech.
Les boutons du SR commandent le relais, qui lui se charge de fermer le circuit du logitech.
C'est çà ?

[Aganyte]

oui c'est ça.

[Iro]

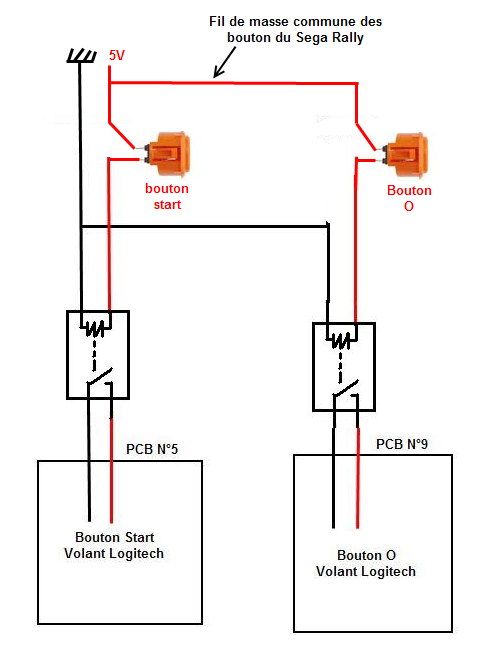

Donc pour confirmer ma noobitude, j'aurais çà ?

[Aganyte]

Comme tu l'as dessiné ça semble bon. (avec des relais 5v le cas échéant)
