WIP : CENTIPEDE : Redonner vie via un Supergun Vogatek

[funkycochise]

Chiant la télé qui se rallume en veille

regarde voir aussi si 5V sur la pin 16 ne changerait pas la donne.

[aganim]

Chiant la télé qui se rallume en veille

regarde voir aussi si 5V sur la pin 16 ne changerait pas la donne.

Cela me rappelle de mauvais souvenir.....

[Elesias]

Chiant la télé qui se rallume en veille

regarde voir aussi si 5V sur la pin 16 ne changerait pas la donne.

Malheureusement, ça n'a aucun effet. Enfin si, ça laisse écran en noir, même si ce dernier est sorti de la veille (la diode de la platine est passée verte).

[Elesias]

EPISODE II... LE PANNEAU DE CONTROLE

(Sur un long traveling à la Star Wars)

Loin, très loin, notre héros (hum hum...) entreprit de passer la phase II : se débrasser de cette vilaine manette en forme de haricot.
AH ! Pourquoi n'avait-il pas le Supergun Mark III, avec tous les avantages : un bornier, ET une belle prise péritel RGB.

Hélas, hélas.
N'écoutant que son courage, et ne préférant pas se lamenter sur ce coup funeste du destin, il sortit son glaive et partit à l'assaut de la manette.

Du DB9 classique et les pins comme ça.
Pin Name (Select=GND) Name (Select=+5V)
1 Up Up
2 Down Down
3 Gnd / Left
4 Gnd / Right
5 +5VDC +5VDC
6 Button A Button B
7 Select Select
8 Ground Ground
9 Start Button C

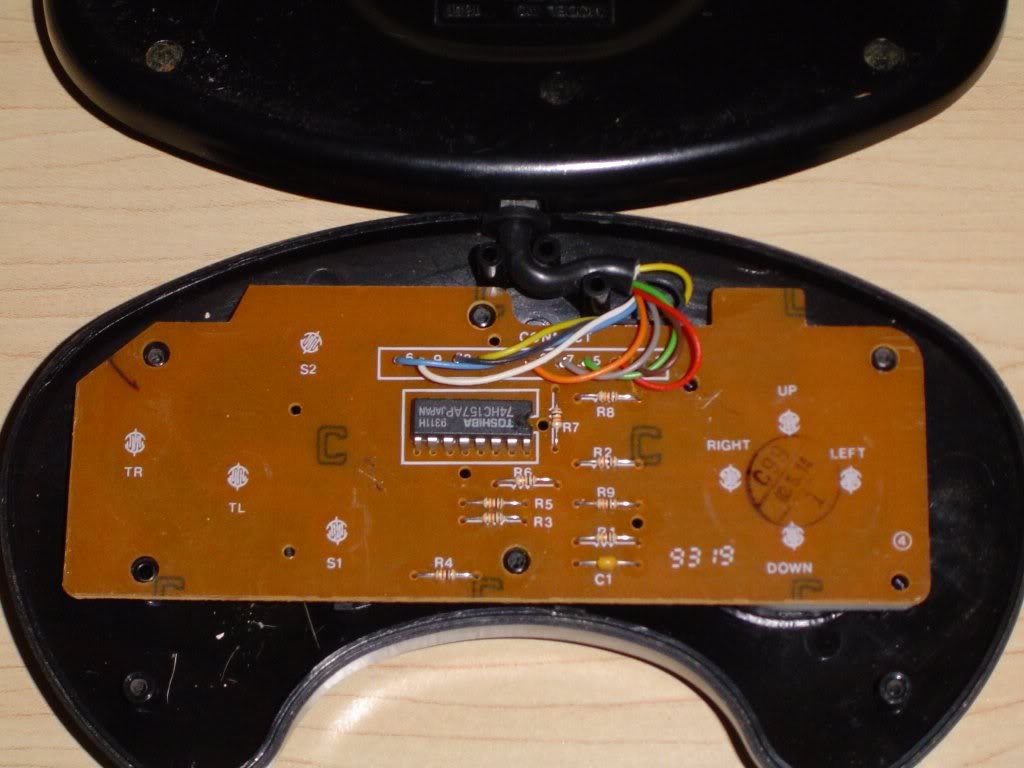

Il ouvrit la bête et vit ses entrailles :


Il enleva soigneusement ces petits fils, l'un après l'autre, et entreprit de les joindre avec douceur et amour à leurs homologues du panneau de contrôle.
Comme il doutait, il ne fit rien de définitif, juste de jolies poupées pour tester.

Et là, c'est le drame :
Dès qu'un crédit est mis, ça démarre automatiquement, comme si j'appuyais sans cesse sur le 1st PLAYER.
Le petit pingouin de Pengo file comme un fou sur la gauche, sans s'arrêter.
Maman cochon de Pooyan décoche toutes ses flèches sans s'arrêter, que c'est beau l'amour maternel !

Le haut et le bas marchent impeccablement par contre.

Maître Funkycochise, dans sa sagesse reconnue dans tout l'univers, évoqua la masse à relier à tous les contrôles. Et là, le jeune Padawan se sentit tout penaud.

La Masse, c'est celle de la manette (fil noir), déjà reliée à son homologue du panneau de contrôle ?

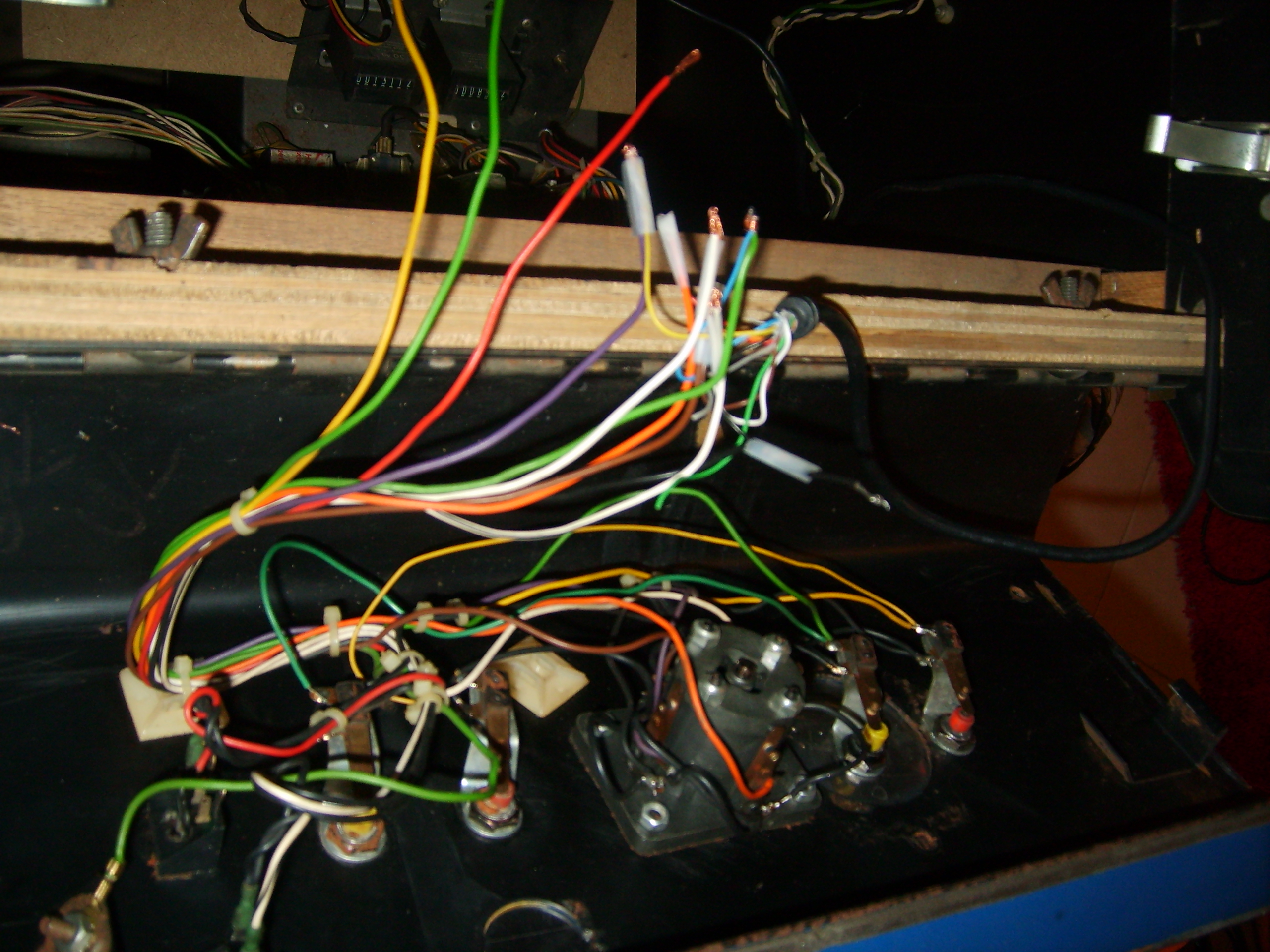

Que c'est beau ces entrelacs colorés :

(les fils jaune, vert, rouge en haut à gauche, c'est sauf erreur de ma part les 2 boutons de droite et le 2ème Player)

PS : C'est quoi ce fil vert qui st juste relié à la tôle du panneau de contrôle ?

[funkycochise]

malheureusement, je crois que le start automatique inhérent au supergun.
Donc ma question : comment crédites-tu ta pcb ?

Si tu les fais par le bouton vert du supergun,
c'est un comportement "normal" : le vogatek crédite et start automatiquement en même temps.

edit : ton fil vert est surement un fil de terre.

il me semble aussi qu'il faut brancher deux manettes si on veux pas d'entrées en bagottage.

un beau bordel au final en tant qu'adapteur jamma.


autre question : la manette seule (sans l'ouvrir et donc sans le panel) fonctionne-t-elle correctement ?

[ryle]

Salut

Petit HS, j'ai cru reconnaitre une alimentation de marque Heden sur une des photos de la page précédente, côté pc, il faut éviter ces alimentations comme la peste (grosses m***es chinoises), j'espère qu'elle ne fera pas de dégâts sur le pcb / supergun (j'imagine que les besoins sont moindres, mais bon ...)

Mes 2 cents du jour.

[f4brice]

... alimentation de marque Heden ... il faut éviter ces alimentations comme la peste (grosses m***es chinoises)

+ 1.000.000

Cette marque est à fuir comme la peste (vécu inside).

[funkycochise]

Je ne serais pas aussi intransigeant.

une alim Antec (supposée haut de gamme) m'a crâmée 5 disques dur en leur balançant
20 V en lieu et place du 5 V. Jolie perf.

je l'avais payé cher (au sens propre et figuré)
et je vous laisse imaginer dans quel état se trouvait les HDD.

enfin pour moi les tours c'est fini et bien fini.

Cependant ne vous leurrez pas, tout est "made in china" avec fiabilité aléatoire.

[Bal]

pour les alims PC, rien de tel que d'investir un peu:

-Corsair
-Fortron
-Thermaltake

what else ?

BAL.

[f4brice]

A mon boulot, le service info laisse tomber les alims Antec (pas fiables).
Celle qui était dans mon PC pro a vraiment fumé !!!
Ils sont sur du Corsair en ce moment.

Perso, j'ai une Seasonic qui fonctionne très bien.

[Iro]

Cependant ne vous leurrez pas, tout est "made in china" avec fiabilité aléatoire.

Faut pas confondre fabriqué en chine et conçu en chine.

[Bal]

ouééé seasonic, comment j'ai pu les zapper eux, très bonnes alims aussi !

[jcp]

Ouais ........ sauf que j'ai eu une Seasonic M de 600W (rappel : plus de 160€ l'alimentation à l'époque) qui m'a lâché au bout d'1 an 1/2 du jour au lendemain (j'ai allumé et puis rien ... -> réception de peu de temps après d'une M700 en compensation), donc, pour ma part, je conseillerais plutôt Enermax (déjà 4 sans souci, quel échantillonnage!).

Bref, on n'est jamais à l'abri d'un souci (mais Enermax et Seasonic restent mes favorites cela dit).

[ryle]

Chaque marque a son ptit produit boulet ou un pourcentage de panne, là le souci avec les heden, advance et consorts, c'est qu'il n'y a aucune protection, que ça recrache des trucs pas clairs sur le secteur et que question sinusoïdes on a déjà vu mieux (je parle même pas des valeurs imaginaires pour les watts).

Je vous invite à consulter cette page attention, âmes sensibles s'abstenir

[Elesias]

Finalement, après bien des hésitations, j'ai choisi de procéder avec un Vogatek Supergun Mark III.
Outre le prix vraiment modique, cette version dispose d'un bornier qui permet un raccordement direct des contrôles.

Et le reste est d'une simplicité enfantine vu que l'on branche la PCB sur ce Supergun alimenté par une bête alim ATX.

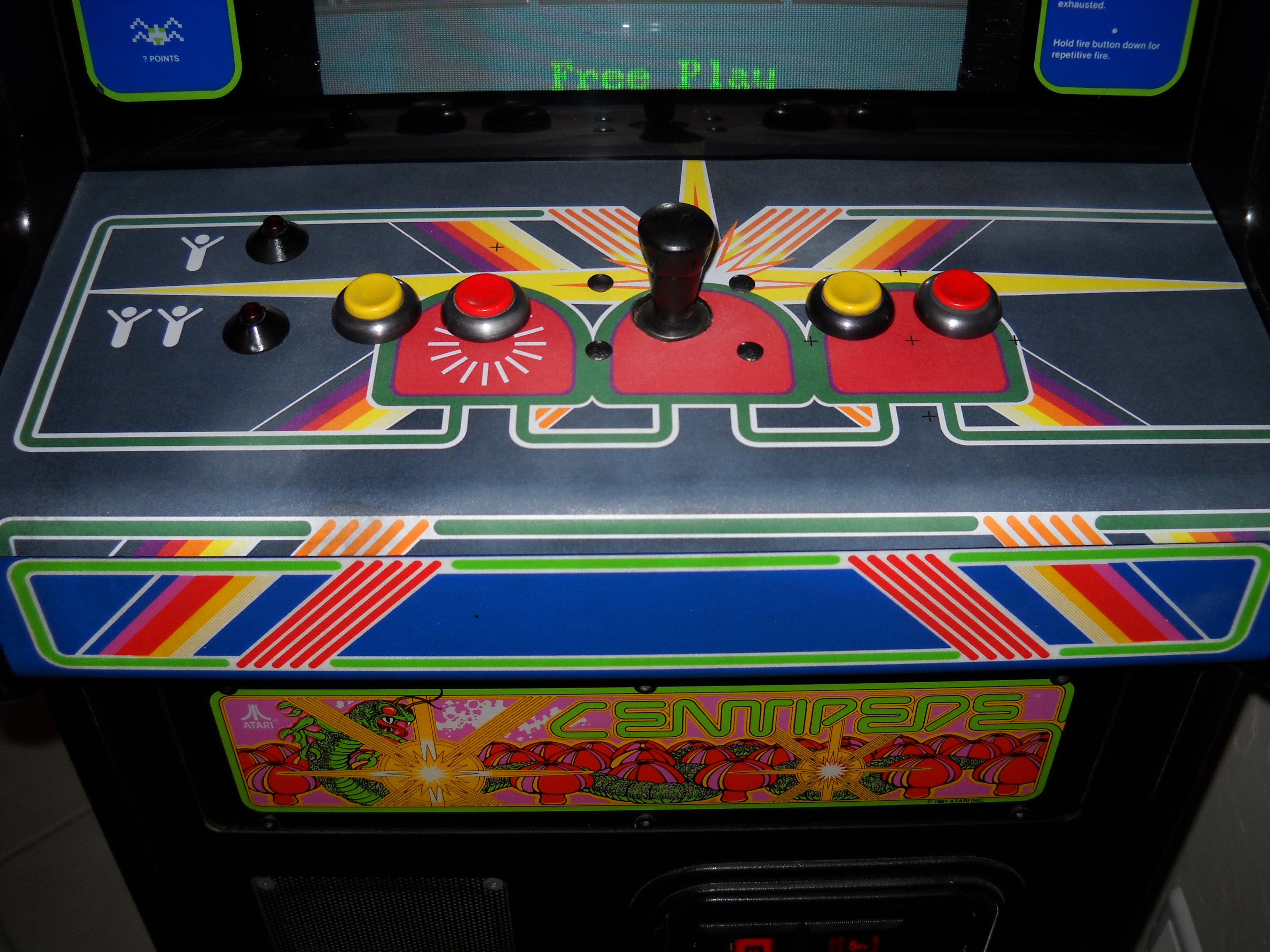

Dans la foulée, lassé par la plaque de métal gris, je fais un essai pour reproduire un CPO à la taille cabaret pour habiller de manière plus décente le panneau de contrôle. Car je garderai les contrôles présents.
J'imprime avec la traceuse du boulot le fichier .pdf et franchement ça rend bien.

Connement - osons le dire - je fais une fixette sur de la bombe plastifieuse pour papier. Ca donne une granulosité sympathique, proche d'un CPO d'origine, mais ça change les couleurs et ce n'est pas régulier (je dois bomber comme un manche...)

Et en plus, j'ai mal calibré l'impression et j'ai sorti un CPO trop grand...
Toutefois, je pose pour vérifier l'effet.

A confirmer donc, l'impression rend vraiment très bien, on s'y casserait le nez au niveau précision et tracé.
Par contre, prochain essai, j'utiliserai du vénilia transparent, c'est plus pratique (et oui, c'est monté au cerveau sur ce coup là ^^)

Au final, je ne suis pas mécontent du résultat, même si je dois fignoler, car la technique est prometteuse.

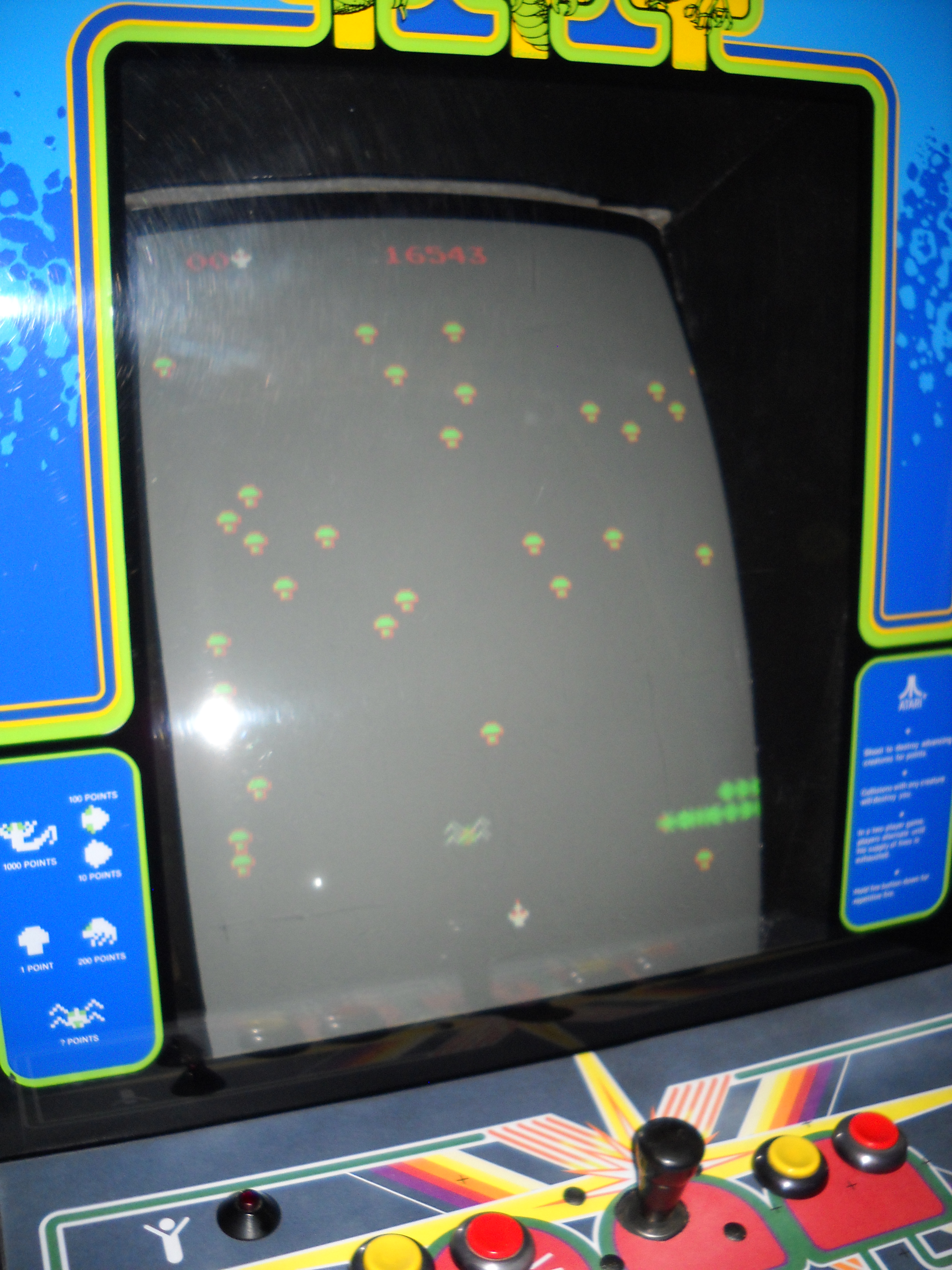

J'utilise une PCB Xin1 retrouvée alors que j'en avais oublié l'existence  et shazam !





A finir donc :
- Réaliser une repro de CPO aux bonnes dimensions, et la "vénilia-iser"
- Trouver un cache carton/plastique pour l'écran car celui derrière le bezel a été découpé sur le haut de manière assez barbare.
- Mettre un néon derrière le petit marquee de la cabaret : un marquee, ça s'éclaire, surtout dans un état pareil ^^

[funkycochise]

cool, Fred
