[WIP] 2ème RT, 2ème borne (toujours) un grand moment ! Maldoror68

[supercarotte]

Vu que tu peux pas faire du shoot à 2 simultanément sur une cocktail, tu veux pas garder le panel 2 en config Arkanoid pour faire plaisir à madame, et faire le panel 1 uniquement dédié au shoot ?

[maldoror68]

le but final étant de mettre une 60 in 1..on va de toute façon s'en sortir avec 2 pannels joysticks.
(la 60 in 1 gère le "retournement d'écran" pour les tables cocktails je crois)

j'aurai bien gardé les spinners dans un carton, mais j'ai eu un rappel des charges
je suis en autonomie financière et je dois donc refourger des trucs (notament spinners et pcb) afin de pouvoir financer les nouveaux pannels cet été.

je vais en profiter pour tout recabler jamma avec un harness tout neuf

en plus, les shoots a 2, je veux bien, mais j'ai personne pour jouer avec moi...
(invit inside)

au pire si j'ai une soirée shmup de prévu, je peux toujours mettre le jeu sur l'autre borne stand-up, tourner l'écran et jouer a 2

[maldoror68]

pfouh! on avance.
j'ai terminé ma séance d'aérobic à 4 pattes devant la borne.

voici le pinout.servez vous, je n'en ai pas vu d'identique sur le web




ARKANOID BETA BOOTLEG PINOUT
----------------------------

done by maldoror68. 06.16.10
feel free to share.

22 pins x 2
Need some +5V & +12V
__________________________________________________________________________
PARTS SIDE (pcb pinout facing left, n°1 is the bottom pin, n°22 the upper)
__________________________________________________________________________
1
2       PLAYER 1 BUTTON A
3
4
5
6
7       PLAYER 1 SPINNER LEFT
8       PLAYER 1 SPINNER RIGHT
9    }  + 5 V
10   }  + 5 V
11      PLAYER 1 START
12
13
14
15      CREDIT 1
16   }  GROUND
17   }  GROUND
18      SPEAKER -
19      VIDEO SYNC
20      VIDEO GREEN
21      VIDEO RED
22      GROUND
____________________________________________________________________________
SOLDER SIDE (pcb pinout facing right, n°1 is the bottom pin, n°22 the upper)
____________________________________________________________________________
1
2       PLAYER 2 BUTTON A
3
4
5
6
7       PLAYER 2 SPINNER LEFT
8       PLAYER 2 SPINNER RIGHT
9   }   + 5 V
10  }   + 5 V
11      PLAYER 2 START
12
13
14
15      CREDIT 2
16  }   GROUND
17  }   GROUND
18      SPEAKER +
19
20      VIDEO BLUE
21      + 12 V
22      GROUND



voilà!

cet aprèm: démontage des 2 spinners

[maldoror68]

  je suis HS mais heureux.
j'avais oublié comme c'est intense un WIP !

résumé de l'aprèm:

-démontage des 2 panels (dont un "clipé" a mort, 1h pour le sortir)
-démontage des 2 spinners (j'ai du limer une vis TRCC avec une lime à la main  )
-démontage des boutons.

voilà le résultat:




si j'ai le temps ce week end, j'attaque le ponçage à la toile emery et le sintofer

EDIT:

quelqu'un sait ou on peu trouver en europe des START BUTTONS noirs ?
http://www.lizardlick.com/images/for_sale/pushbuttons/il_1p_k.jpg

j'en ai vu aux us mais bonjours les fdp...

je m'auto-réponds :
arcadeshop.de les fait fdp un poil cher par rapport a starcab mais bon

[maldoror68]

la question du noob du jour:

-j'ai un hantarex mtc9000 (avec 2 sorties sync , H et V)
-j'ai un cable jamma tout neuf a installer    (avec 1 fil de syncro)

comment qu'on relie les 2 ? je branche sur lequel ? le H ? le V ?



merci et désolé pour la question c**

[f4brice]

Salut.

Il te faut un séparateur de synchro. C'est un composant pas très cher : 45,50 € TTC (lien)






















Allez, revient, j'te charrie !
La synchro verticale n'est pas utilisée...
Le signal de synchro du jamma est à relier sur l'entrée de synchro horizontale (broche 6, fil blanc).
Et pis c'est tout !

[maldoror68]

Salut.

Il te faut un séparateur de synchro. C'est un composant pas très cher : 45,50 € TTC (lien)

oh les boules!  tu m'as fait un arret cardiaque!

merci f4brice!
(vite mes calmants  *argh*)

[maldoror68]

j'ai super avancé aujourd'hui!




-désossage de l'ancien faisceau.

-mise à la terre de la "cage" métallique autour du tube (y'avait une cosse mais elle était pas reliée  ) j'ai tiré une terre :




-vérifications des soudures / cosses / de toutes les alims (merci f4brice pour le pinout du molex  j'ai tout ré-étiqueté)




-re-cossage des 2 fils qui alimentent le ventilo

(ils avaient été coupés sauvagement .le fait d'avoir mis des cosses me permet de le débrancher si jamais il fait trop de bruit. la borne a tournée quelques années sans... a voir  )

par contre j'aimerai bien réutiliser le petit connecteur vert qui-va-bien qui fait sortie vidéo sur la platine pour y repiquer mes nouveaux fils du jamma...





quelqu'un peut me dire comment ça se "démonte" ?

merci d'avance

programme du prochain épisode:

shopping!
        -shopping de visserie, notamment des vis TRCC (tête ronde colet carré) pour le futur panel et pour remplacer aussi celles qui sont tombées autour du monayeur
        -shopping de pinceau. il me reste du primaire metal mais j'ai plus de pinceau
        -shopping d'une bombe de noir pour les panels
        -shopping des boutons et sticks dès que les sous rentrent (dédicace à Bubble  )

percage de 2 trous en haut a droite et gauche du panel metal pour fixer la partie pivotante coté p2.
j'ai en effet du "flinguer" la petite corniche inside qui assure la fermeture du panel pour ouvrir la bête.

sintofer aussi a prévoir, j'ai un trou en trop sur chaque coté.

fuat que je rebombe aussi la visserie et les 4 angles de la vitre tiens...

et enfin après ce sera mise en place des boutons / sticks et pose d'un nouveau cablage jamma...

voilà...

[maldoror68]

je m'auto réponds:

a force de trifouiller, j'ai trouvé:
faut mettre une petite épingle dans le petit trou noir au dessus du connecteur

...et hop, y'a plus qu'a tirer le fil





(je sais, je touche sous paintbrush)

[f4brice]

C'est bien, jeune padawan mono-poil.
Tu dois penser aussi à redresser la petite languette qui empêche la broche de reculer.
Tu l'as pliée avec ton épingle pour pouvoir retirer la broche, il faudra la remettre comme sur la dernière photo.

[maldoror68]

ma commande de boutons / joy est partie

je passe le wip a 60%

[maldoror68]

ouah !

j'avais oubliée l'éfficacité allemande !

commande passé dimanche soir, expédiée lundi...
ce matin "ding dong" !   hop un livreur non-postier rien que pour moi

pour ma 1ère commande chez arcadeshop.de, je ne suis pas déçu!
ils ont le même sérieux de l'emballage que chez starcab

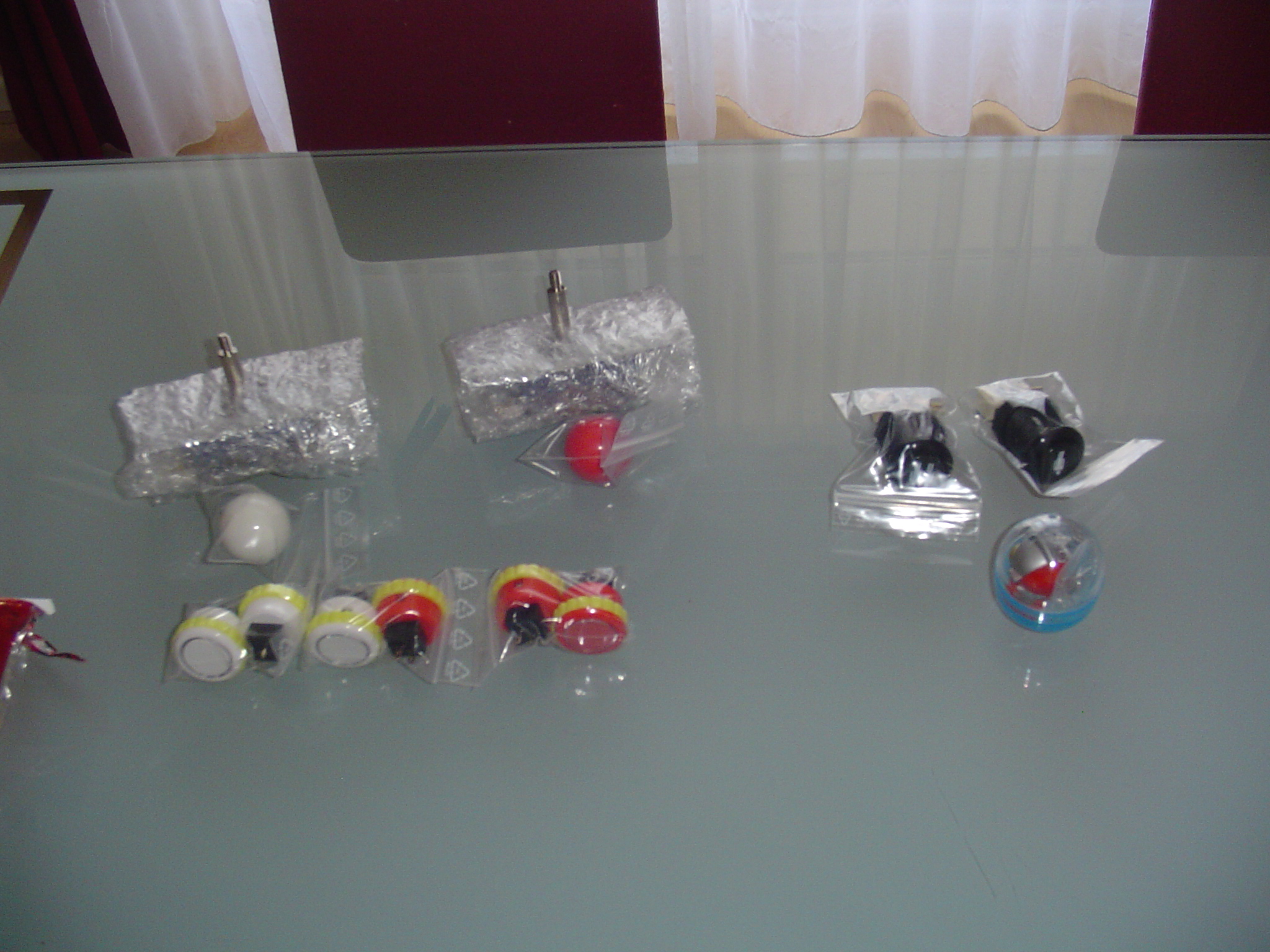

tout est over-emballé:

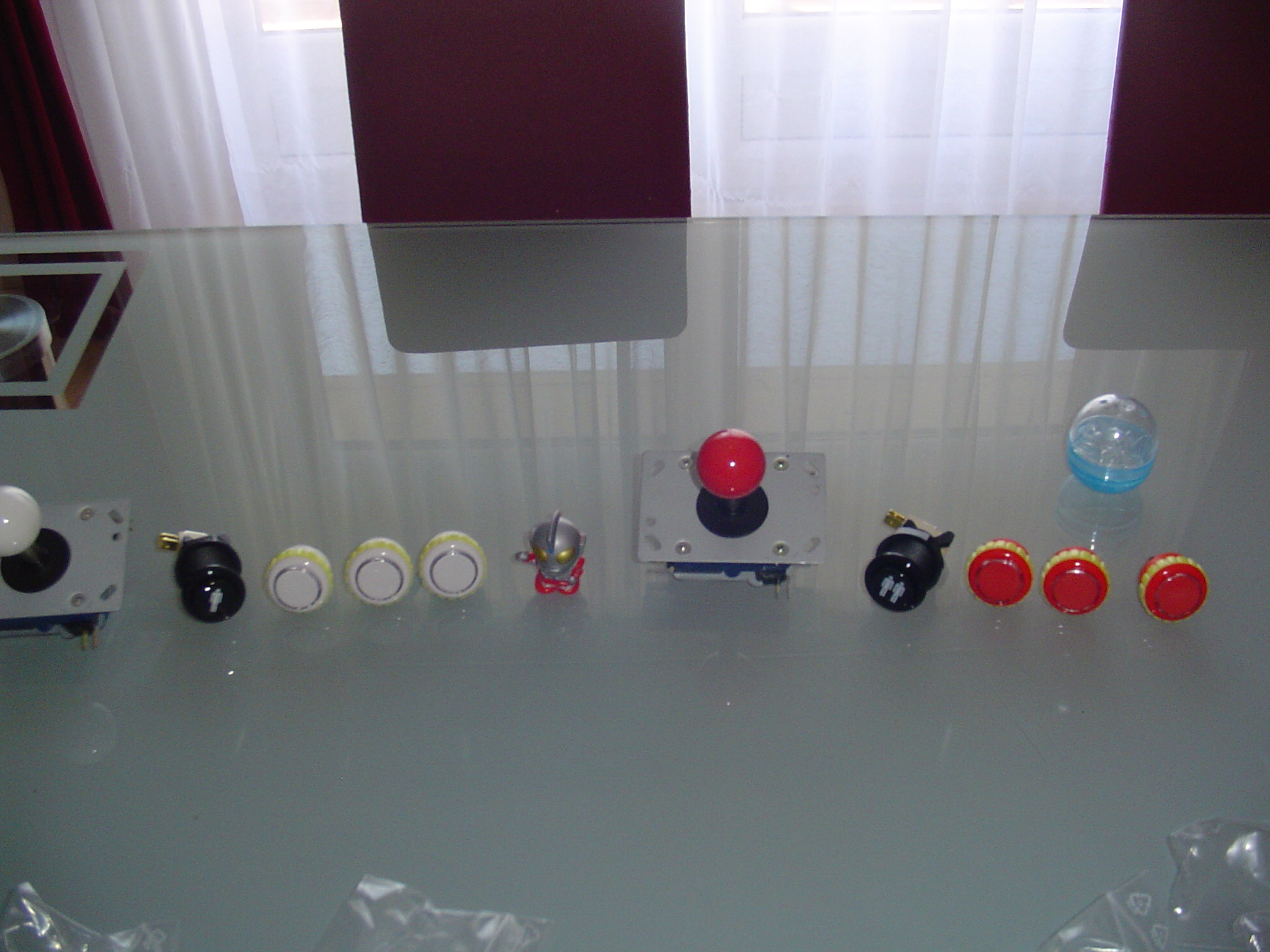

et voici le résultat:
un beau panel "all white seimitsu" pour le p1 de ma cocktail, et un panel "all red" pour le p2



j'ai finalement pris du seimitsu pour plusieurs raisons:

-j'avais déja du sanwa, et je voulais comparer
-je voulais un peu qqch de différent en pushbuttons (les sanwa sont un peu trop "unis")
- budget aussi :le fait d'avoir déja les restricteurs incorporés (+ 5€ le restricteur octo chez sanwa) (sachant qu'il y aura peut-être une 60 in 1, le restricteur 4 way seimitsu m'a l'air fort sympathique)

et finalement j'ai tout pris en allemagne a cause de ces satanés superbes start buttons NOIRS !

("l'oeuf" sur la photo contient des ampoules pour mon monnayeur  )

voilà!

[maldoror68]

bon, ça avance, ça avance...

j'ai posé le cablage jamma ce matin, faudra juste que je place les cosses.

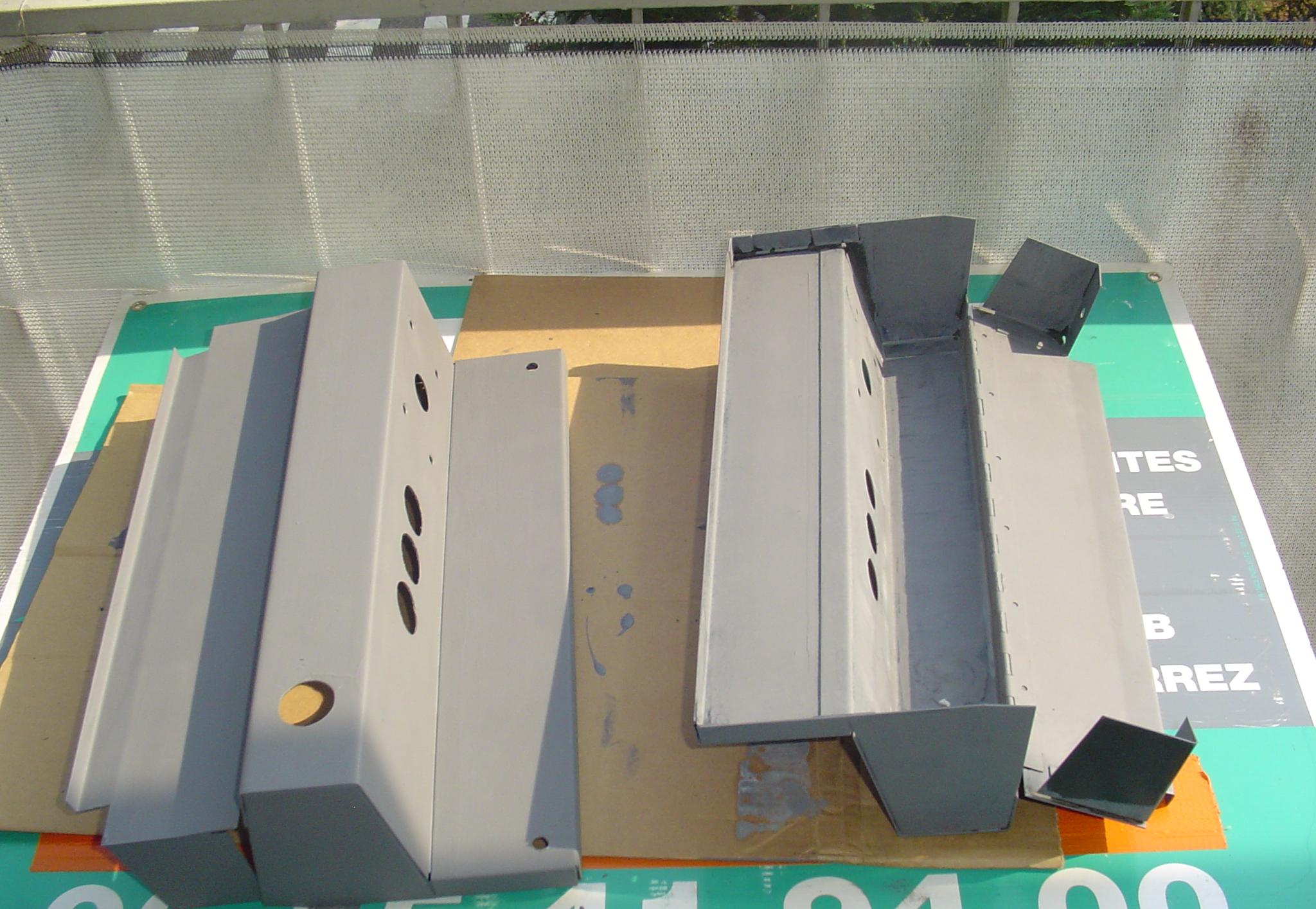

cet aprem, première couche de primaire sur les panels:



plus que le capkit a commander et a souder, et ce sera la dèrnière ligne droite

[maldoror68]

on continue!

today:

-finition primaire + ponçage léger
-perçage de 2 trous dans la borne pour faire tenir le panel P2 en position "fermé" (j'avais ruiné la tole de "clipage" en démontant les panels comme un sauvage.)
-2 / 3 fils a souder ( rallonge de ....10 cm de l'alim jamma    celle de base est trop courte de 7 cm  : )
- cossage du HP +, HP -, 5v, 12 v, ground et credit.
-mise en place du "petit connecteur vert" vidéo sur la platine
-j'ai des ampoules au doigts!  , j'ai passé l'après midi a limer à la main mes trous de pushbutons ( 6 x ) de 28mm à 30 mm

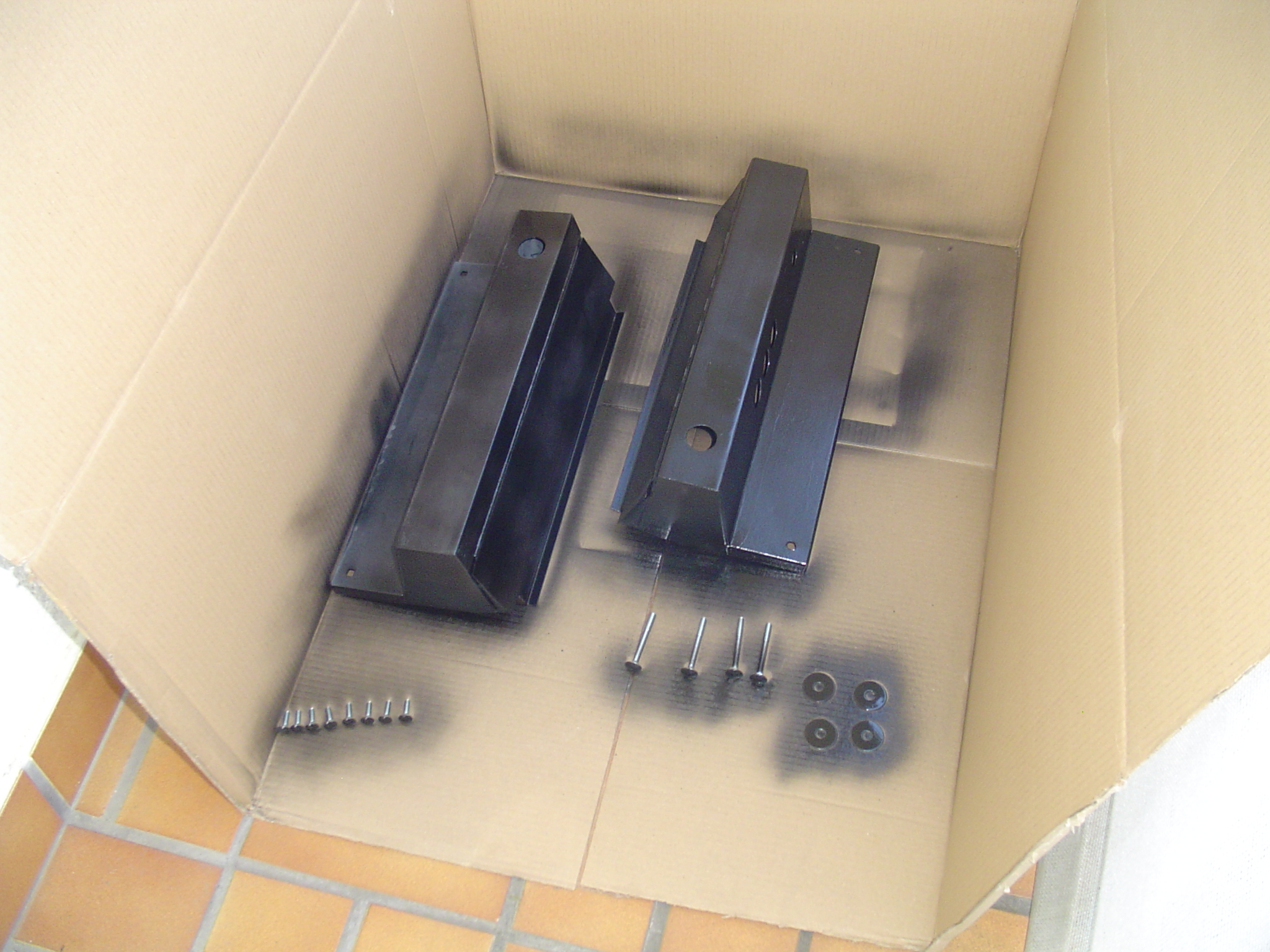

-première couche de noir à la bombe:



voilà!

plus qu'a peindre la 2ème couche, vernir,poser et cosser les boutons, visser les panels..et tester
après on finira par le capkit

[funkycochise]

-j'ai des ampoules au doigts!  , j'ai passé l'après midi a limer à la main mes trous

tu reviens de la gay pride ?

[gottlieb]

-j'ai des ampoules au doigts!  , j'ai passé l'après midi a limer à la main mes trous de pushbutons ( 6 x ) de 28mm à 30 mm

Il existe un petit outil fort sympathique pour ce genre d'exercice (dremel) avec une petite fraise ou meule
Ps beau travail  vivement la suite
